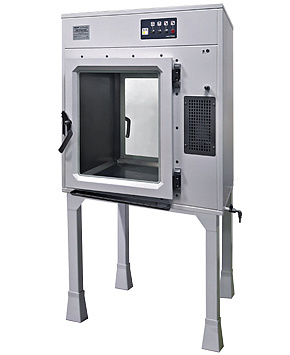

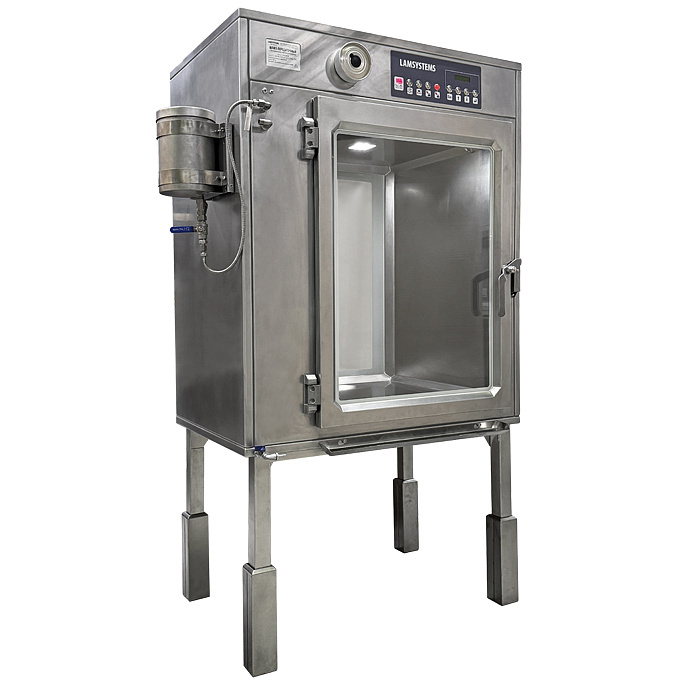

Шлюз передаточный с распылением перекиси водорода
Артикул: 2R-P.129-10
Шлюз предназначен для передачи материалов на границе «чистой» и «заразной» зон. В процессе передачи для целей дезинфекции в шлюзе может осуществляться распыление дезинфекционного раствора через двухфазные форсунки, работающие от линии сжатого воздуха. При этом обеззараживание происходит за счет формирования тонкой пленки дезраствора на поверхностях передаваемого материала.
В качестве дезинфекционного раствора могут применяться только растворы на основе перекиси водорода. Применение дезрастворов на основе спиртов либо хлора не допускается.
Шлюз не является автоматической мойкой и не предназначен для удаления механических загрязнений с поверхностей передаваемого материала. До передачи механические загрязнения должны быть удалены.
Герметичный корпус выполнен из нержавеющей стали с порошковым покрытием. Двери шлюза снабжены запорной рукоятью и электромеханическими замками. Автоматическое включение и выключение светодиодного освещения рабочей камеры шлюза при открытии двери и ее закрытии. Пульт управления с антивандальными кнопками. Два фильтра сброса давления. Заливная емкость для перекиси водорода с возможностью сливать неизрасходованную перекись водорода. Два съемных сливных желоба понизу каждой двери. Сливная емкость для конденсата.
В качестве дезинфекционного раствора могут применяться только растворы на основе перекиси водорода. Применение дезрастворов на основе спиртов либо хлора не допускается.
Шлюз не является автоматической мойкой и не предназначен для удаления механических загрязнений с поверхностей передаваемого материала. До передачи механические загрязнения должны быть удалены.
Герметичный корпус выполнен из нержавеющей стали с порошковым покрытием. Двери шлюза снабжены запорной рукоятью и электромеханическими замками. Автоматическое включение и выключение светодиодного освещения рабочей камеры шлюза при открытии двери и ее закрытии. Пульт управления с антивандальными кнопками. Два фильтра сброса давления. Заливная емкость для перекиси водорода с возможностью сливать неизрасходованную перекись водорода. Два съемных сливных желоба понизу каждой двери. Сливная емкость для конденсата.
Отрасли
Тип защиты
Виды работ
Для передачи материалов между помещениями разного класса чистоты с соблюдением требований сохранения в них чистоты воздуха и характеристик давления.
Шлюз передаточный с распылением перекиси водорода
Артикул: 2R-P.129-10
Шлюз предназначен для передачи материалов на границе «чистой» и «заразной» зон. В процессе передачи для целей дезинфекции в шлюзе может осуществляться распыление дезинфекционного раствора через двухфазные форсунки, работающие от линии сжатого воздуха. При этом обеззараживание происходит за счет формирования тонкой пленки дезраствора на поверхностях передаваемого материала.
В качестве дезинфекционного раствора могут применяться только растворы на основе перекиси водорода. Применение дезрастворов на основе спиртов либо хлора не допускается.
Шлюз не является автоматической мойкой и не предназначен для удаления механических загрязнений с поверхностей передаваемого материала. До передачи механические загрязнения должны быть удалены.
Герметичный корпус выполнен из нержавеющей стали с порошковым покрытием. Двери шлюза снабжены запорной рукоятью и электромеханическими замками. Автоматическое включение и выключение светодиодного освещения рабочей камеры шлюза при открытии двери и ее закрытии. Пульт управления с антивандальными кнопками. Два фильтра сброса давления. Заливная емкость для перекиси водорода с возможностью сливать неизрасходованную перекись водорода. Два съемных сливных желоба понизу каждой двери. Сливная емкость для конденсата.
В качестве дезинфекционного раствора могут применяться только растворы на основе перекиси водорода. Применение дезрастворов на основе спиртов либо хлора не допускается.
Шлюз не является автоматической мойкой и не предназначен для удаления механических загрязнений с поверхностей передаваемого материала. До передачи механические загрязнения должны быть удалены.
Герметичный корпус выполнен из нержавеющей стали с порошковым покрытием. Двери шлюза снабжены запорной рукоятью и электромеханическими замками. Автоматическое включение и выключение светодиодного освещения рабочей камеры шлюза при открытии двери и ее закрытии. Пульт управления с антивандальными кнопками. Два фильтра сброса давления. Заливная емкость для перекиси водорода с возможностью сливать неизрасходованную перекись водорода. Два съемных сливных желоба понизу каждой двери. Сливная емкость для конденсата.
Параметры и размеры
Наименование изделия
Шлюз передаточный с распылением перекиси водорода
Артикул |
2R-P.129-10 |

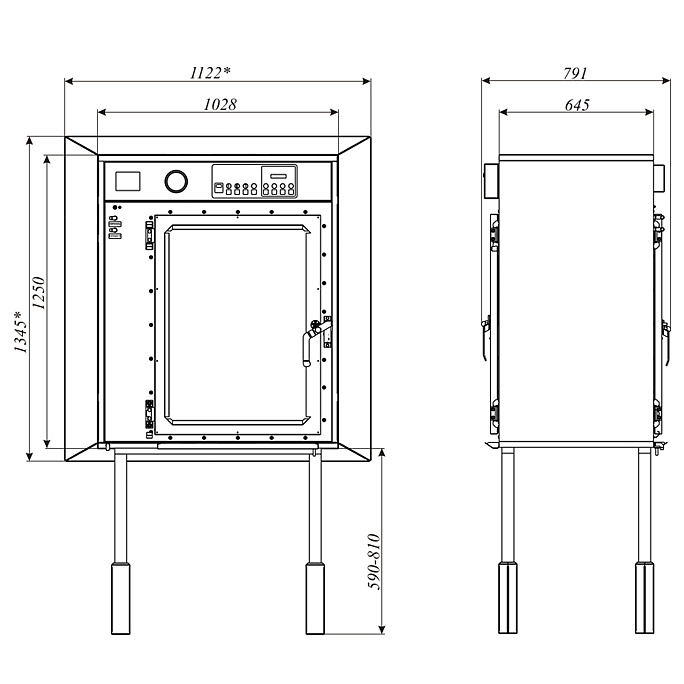

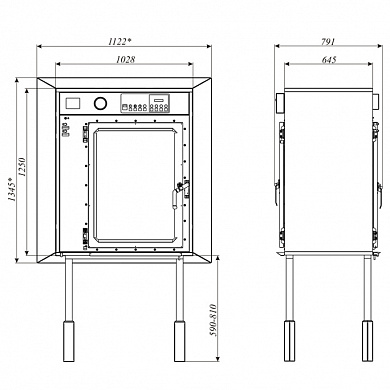

Размеры корпуса шлюза с учетом выступающих элементов (ШхГхВ), мм |
1028х791х1250 |
Размеры рабочей камеры передаточного шлюза , мм |
|
-ширина |
670 |
-глубина |
637 |
-высота (с учетом установленной столешницы) |
806 |
-высота (без учета установленной столешницы) |
894 |
Размеры рабочего проема передаточного шлюза, мм |
500х600 |
Высота подставки, мм, не более |
590-810 |
Напорная линия сжатого воздуха: |
|
- допустимое давление подаваемого сжатого воздуха, атм. |
4-6 |
- производительность по сжатому воздуху, л/мин, не менее |
400 |
Допустимая концентрация растворов перекиси, % |
6-35 |
Параметры фильтра сброса давления |
|
- класс фильтра по ГОСТ Р 71176-2023 |
H14 |
- количество фильтров установленных в шлюз, шт. |
1 |
- габаритные размеры НЕРА фильтра, /ШхГхВ/, мм |
180х100х66 |
Параметры электропитания шлюза: |
|
| - тип подключаемой электрической сети | L+N +PE |
| - частота, Гц | 50 |
| - номинальное напряжение, В | 220±10% |
| - максимальная потребляемая мощность, Вт | 40 |
Масса передаточного шлюза, кг, не более |
230 |
Стандартное исполнение
Детали корпуса
- герметичный наружный кожух выполнен из нержавеющей стали;
- облицовочные рамки из нержавеющей стали, обеспечивают надежную и эстетичную герметизацию стыков шлюза со стеной помещения;
- двери шлюза снабжены запорной рукояткой из нержавеющей стали;
- двери с каждой стороны оснащены электромеханическими замками;

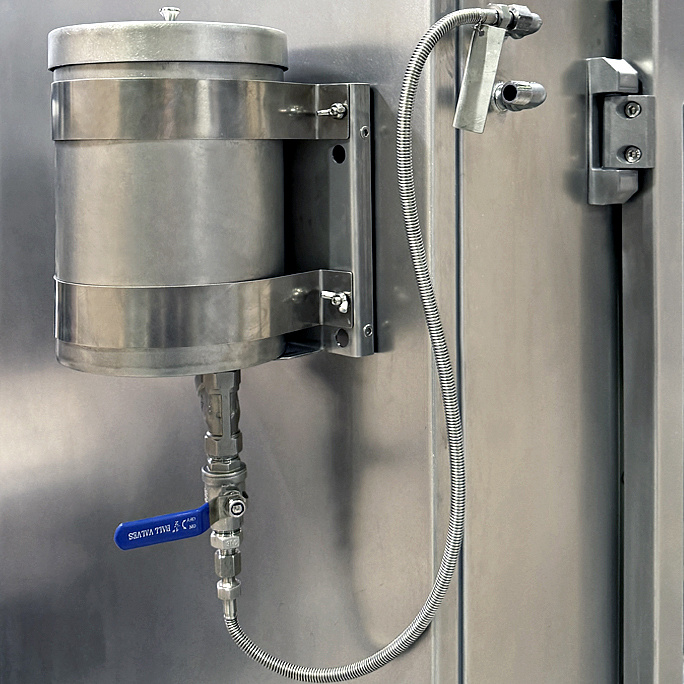

- заливная ёмкость для перекиси водорода, объемом 4 литра;
- сливной съемный желоб с двух сторон внизу дверей;
- сливная емкость для отработанной перекиси водорода, объемом 4 литра
Рабочая камера

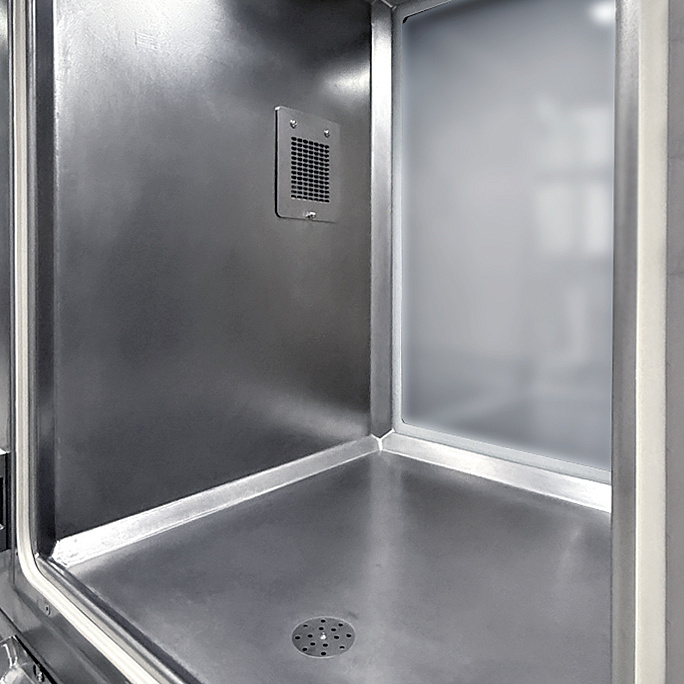

- герметичная рабочая камера – из нержавеющей стали;
- стекло двери – «триплекс», стойкий к обработке дезинфицирующими перекисными растворами;
- электромагнитные замки двери шлюза;

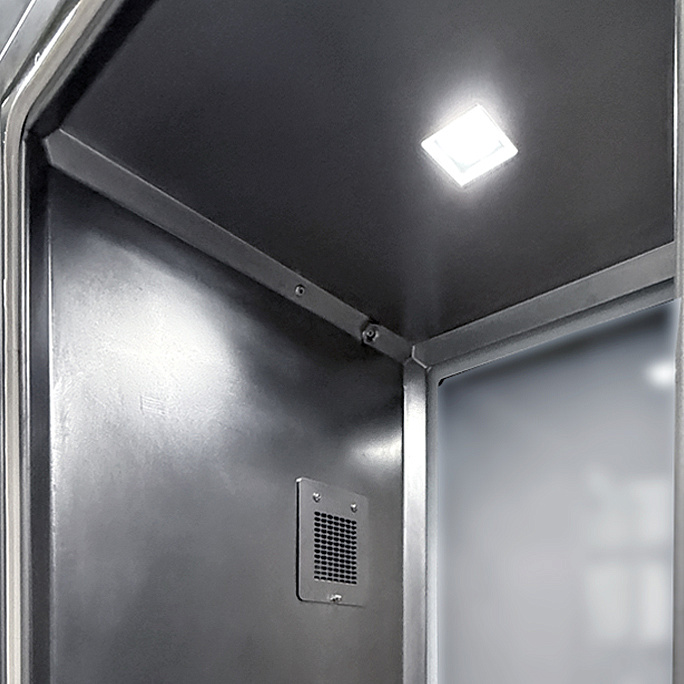

- светодиодный светильник в рабочей камере шлюза.
Система обработки перекисными растворами
- в рабочей камере установлены форсунки (2шт.) для распыления раствора перекиси водорода;
- на передней панели корпуса шлюза (на «чистой» стороне) предусмотрены штуцеры для подачи перекиси водорода и сжатого воздуха (штуцеры имеют соответствующую маркировку);

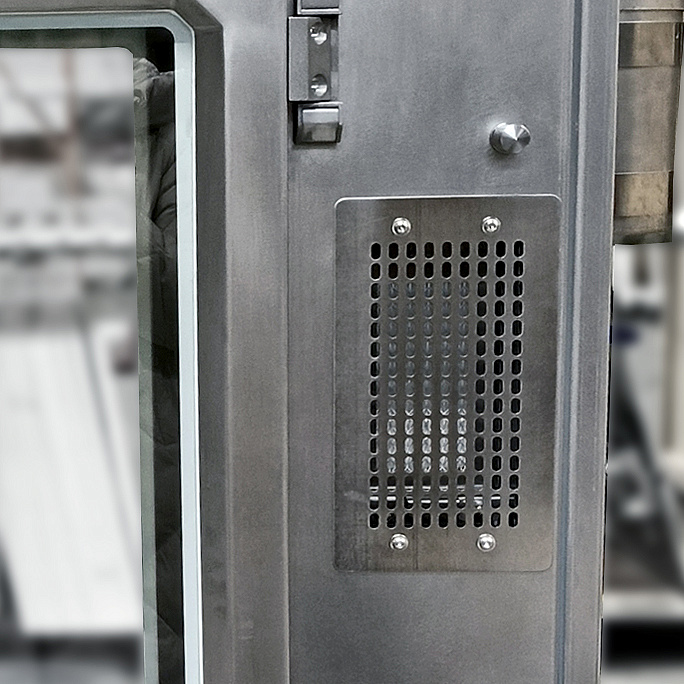

- в шлюз установлен фильтр очистки воздуха, предназначенный для сброса давления в шлюзе во время распыления перекисного раствора.

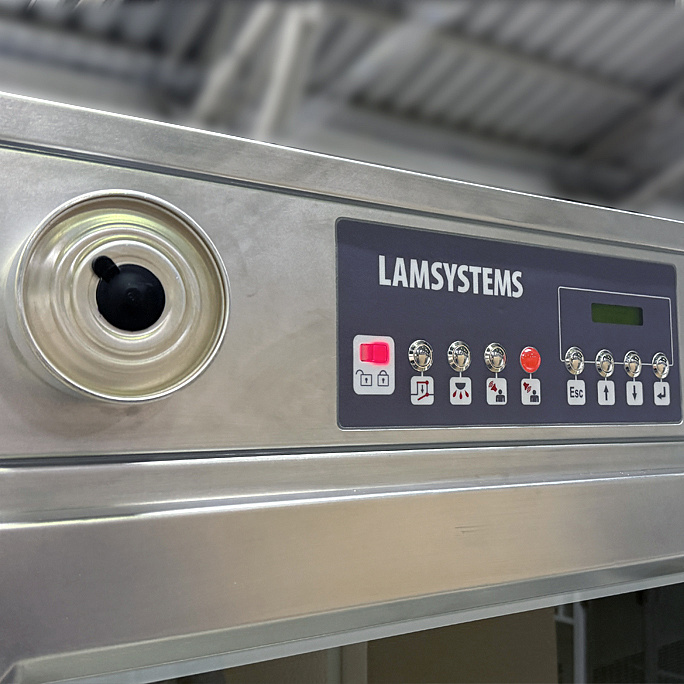

Элементы системы управления
- система электроавтоматики микропроцессорная;
- два пульта управления - для каждой стороны шлюза «чистой»/«грязной» свой пульт управления
Элементы для проверки герметичности корпуса
- встроенный штуцер для проверки герметичности кожуха и рабочей камеры.
- противоэарозольный фильтр на корпусе шлюза.
Особенности монтажа (установки на место эксплуатации)
- шлюз может быть интегрирован в перегородку, изготовленную практически из любого материала;
- при установке в легкие и тонкие стены (гипсокартон, металл и т.п.) максимальная толщина стены не должна превышать 250мм. Подставка из двух П-образных опор в этом случае не убирается для обеспечения устойчивости шлюза на протяжении всего срока эксплуатации.
- место установки шлюза должно быть оборудовано источником электропитания.
