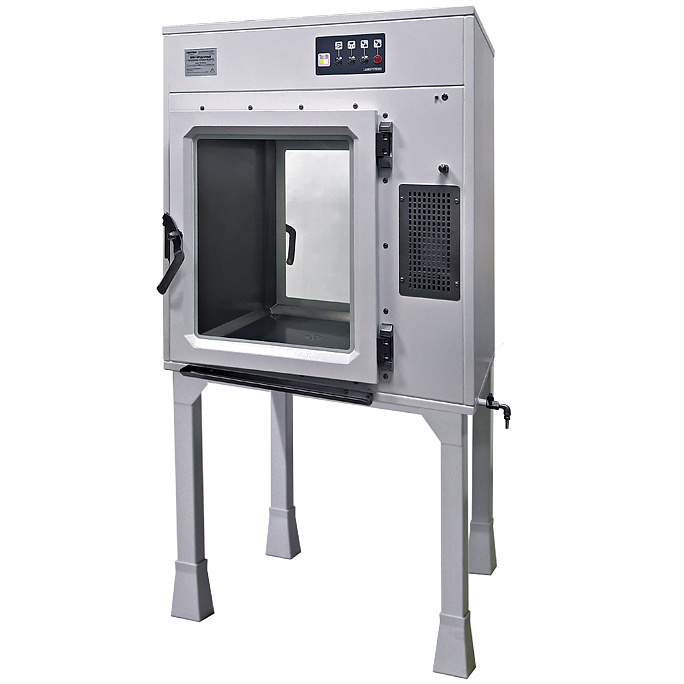

Шлюз передаточный с распылением перекиси водорода
Артикул: 2R-P.121-10, 2R-P.122-10
Шлюз предназначен для передачи материалов между разными зонами биологической опасности с соблюдением условий, исключающих вынос ПБА (с воздухом или передаваемыми материалами), например из заразной зоны в чистую, и наоборот. Для этого предусмотрена система блокировки, не позволяющая одновременно открыть обе двери шлюза, и в конструкцию интегрирована система распыления перекисных растворов для дезинфекционной обработки передаваемых материалов.
Герметичный корпус выполнен из нержавеющей стали с порошковым покрытием. Двери шлюза снабжены запорной рукоятью и электромеханическими замками. Автоматическое включение и выключение светодиодного освещения рабочей камеры шлюза при открытии двери и ее закрытии. Пульт управления с антивандальными кнопками. Заливная емкость для перекиси водорода с возможностью сливать неизрасходованную перекись водорода. Два съемных сливных желоба понизу каждой двери. Сливная емкость для конденсата.
Герметичный корпус выполнен из нержавеющей стали с порошковым покрытием. Двери шлюза снабжены запорной рукоятью и электромеханическими замками. Автоматическое включение и выключение светодиодного освещения рабочей камеры шлюза при открытии двери и ее закрытии. Пульт управления с антивандальными кнопками. Заливная емкость для перекиси водорода с возможностью сливать неизрасходованную перекись водорода. Два съемных сливных желоба понизу каждой двери. Сливная емкость для конденсата.
Отрасли
Тип защиты
Виды работ
Для передачи материалов между помещениями разного класса чистоты с соблюдением требований сохранения в них чистоты воздуха и характеристик давления.
Шлюз передаточный с распылением перекиси водорода
Артикул: 2R-P.121-10, 2R-P.122-10
Шлюз предназначен для передачи материалов между разными зонами биологической опасности с соблюдением условий, исключающих вынос ПБА (с воздухом или передаваемыми материалами), например из заразной зоны в чистую, и наоборот. Для этого предусмотрена система блокировки, не позволяющая одновременно открыть обе двери шлюза, и в конструкцию интегрирована система распыления перекисных растворов для дезинфекционной обработки передаваемых материалов.
Герметичный корпус выполнен из нержавеющей стали с порошковым покрытием. Двери шлюза снабжены запорной рукоятью и электромеханическими замками. Автоматическое включение и выключение светодиодного освещения рабочей камеры шлюза при открытии двери и ее закрытии. Пульт управления с антивандальными кнопками. Заливная емкость для перекиси водорода с возможностью сливать неизрасходованную перекись водорода. Два съемных сливных желоба понизу каждой двери. Сливная емкость для конденсата.
Герметичный корпус выполнен из нержавеющей стали с порошковым покрытием. Двери шлюза снабжены запорной рукоятью и электромеханическими замками. Автоматическое включение и выключение светодиодного освещения рабочей камеры шлюза при открытии двери и ее закрытии. Пульт управления с антивандальными кнопками. Заливная емкость для перекиси водорода с возможностью сливать неизрасходованную перекись водорода. Два съемных сливных желоба понизу каждой двери. Сливная емкость для конденсата.
Параметры и размеры
Наименование изделия
Шлюз передаточный с распылением перекиси водорода
| Артикул | 2R-P.121-10 | 2R-P.122-10 |

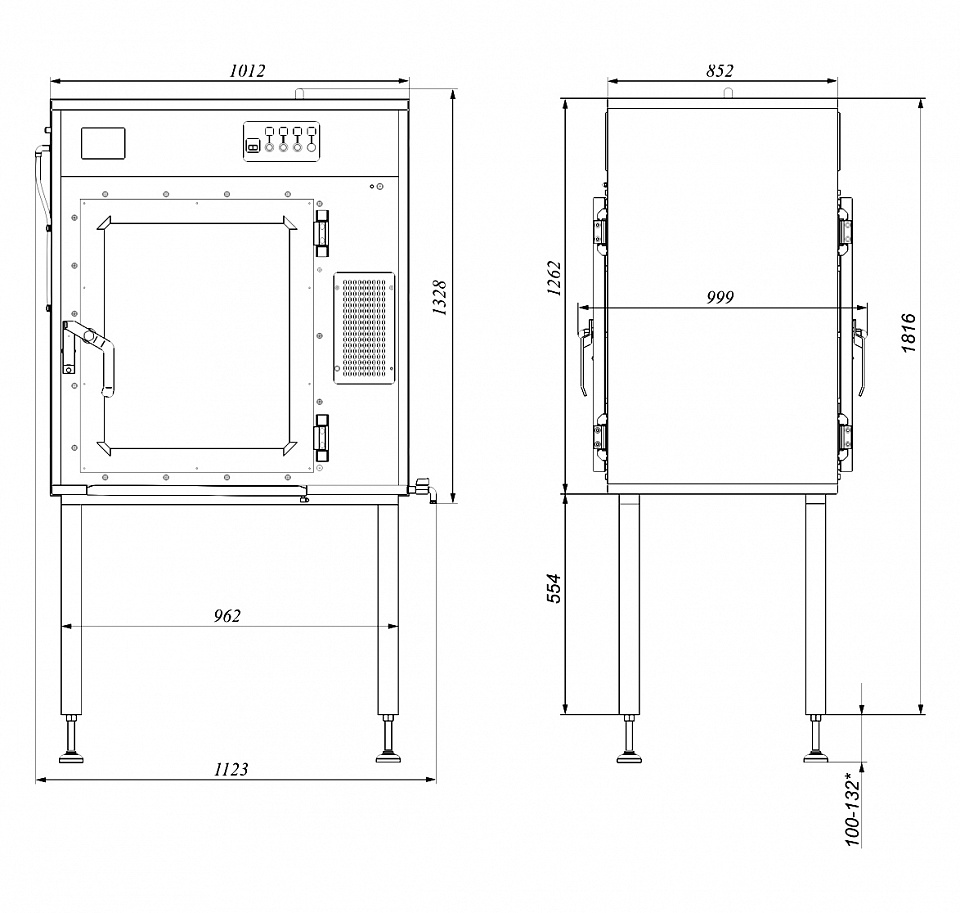

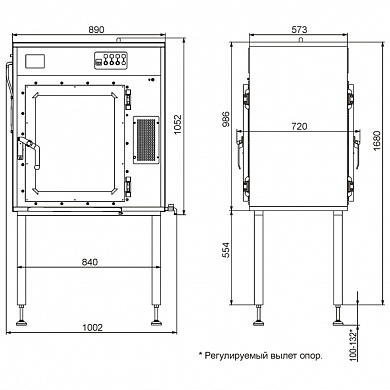

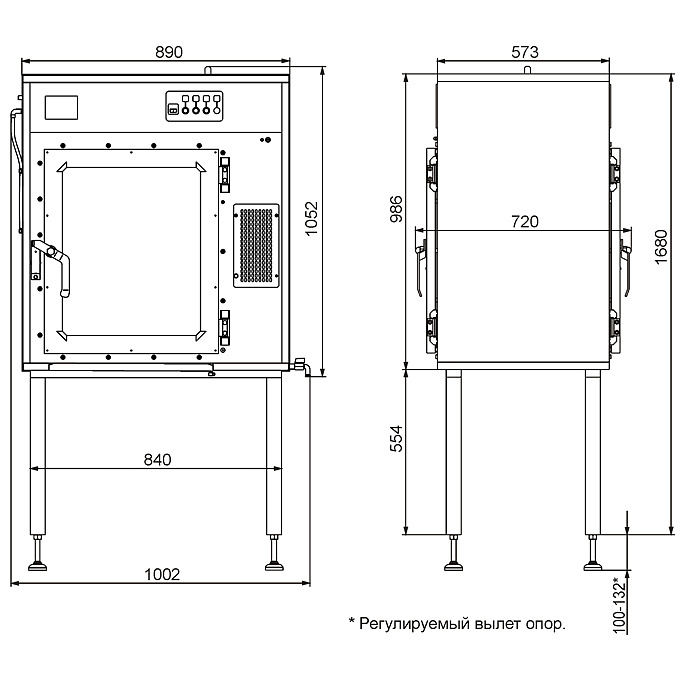

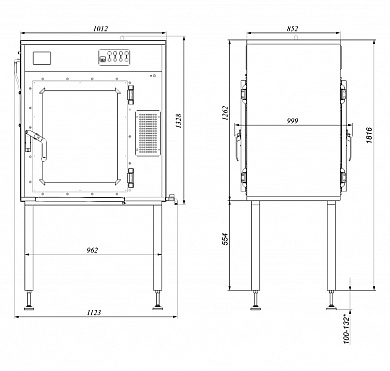

| Габаритные размеры передаточного шлюза, мм (ШхГхВ) | 890х573х986 | 1012х852х1262 |
| Размеры рабочей камеры передаточного шлюза , мм (ШхГхВ) | 556х568х656 | 677х855х932 |
| Размеры рабочего проема передаточного шлюза, мм | 500х600 | 620х875 |
| Высота подставки, мм, не более | 554 | |
| Система распыления перекиси водорода: | ||
| - Количество форсунок, шт. | 2 | |
| - Допустимое давление подаваемого сжатого воздуха, ат. | 2-6 | 2-4 |
| - Требуемая производительность по воздуху, л/мин. | 100-240 | 250 |
- Допустимая концентрация раствора перекиси водорода, % не более |
10 | |
Параметры фильтров сброса давления: |
||
класс фильтра по ГОСТ Р 71176-2023 |
H14 |
|
количество фильтров установленных в шлюз, шт. |
1 |
|
Параметры электропитания шлюза: |
||
| - тип подключаемой электрической сети | L+N +PE | |
| - частота, Гц | 50 | |
| - номинальное напряжение, В | 220±10% | |
- максимальная потребляемая мощность, Вт |
40 | |
Стандартное исполнение
Детали корпуса и подставки

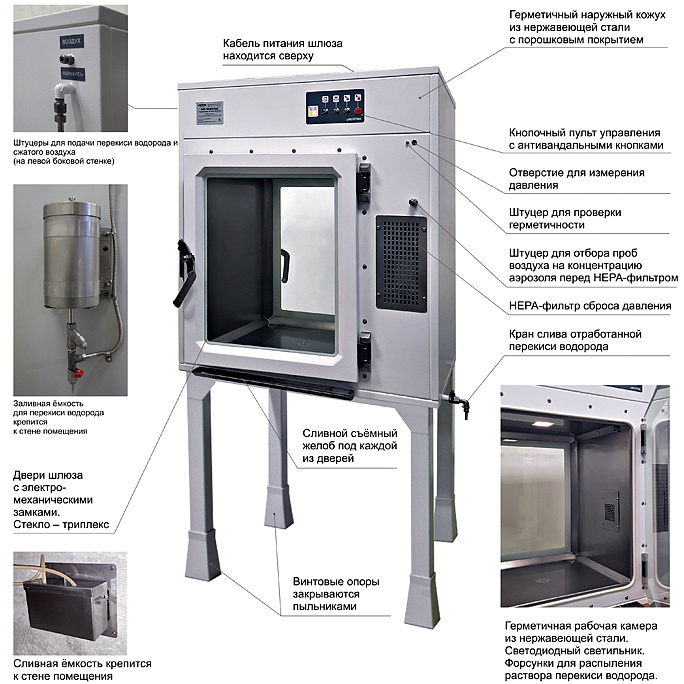

- герметичный наружный кожух выполнен из нержавеющей стали AISI 304 с порошковым покрытием;

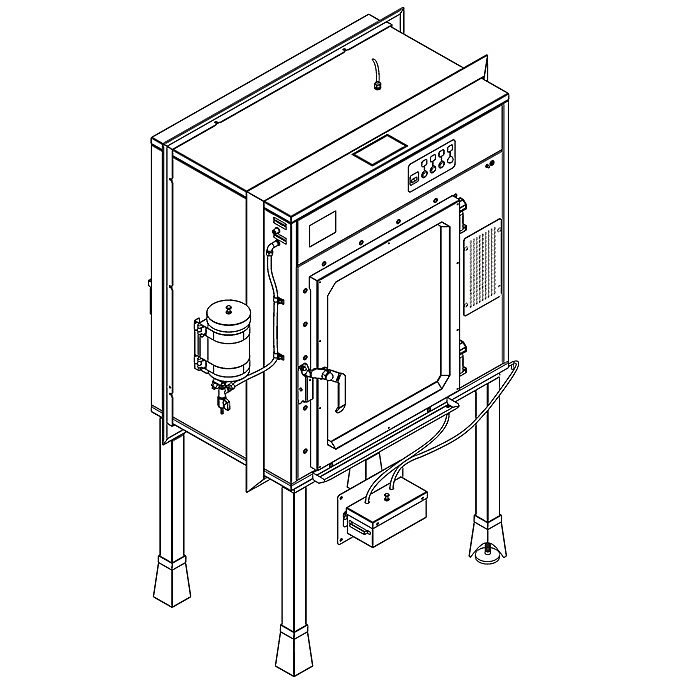

- облицовочные рамки металлические с порошковым покрытием, обеспечивают надежную и эстетичную герметизацию стыков шлюза со стеной помещения;
- двери шлюза снабжены запорной рукояткой из нержавеющей стали марки AISI 321;
- двери с каждой стороны оснащены электромеханическими замками;
- рамочная подставка с винтовыми опорами значительно упрощает процедуру монтажа, позволяя регулировать высоту.
- декоративные пыльники для закрытия винтовых опор.
- заливная ёмкость для перекиси водорода.
- сливной съемный желоб с двух сторон внизу дверей.
- сливная емкость для сбора конденсата.
- пластина для крепления сливной емкости к стене.
Рабочая камера

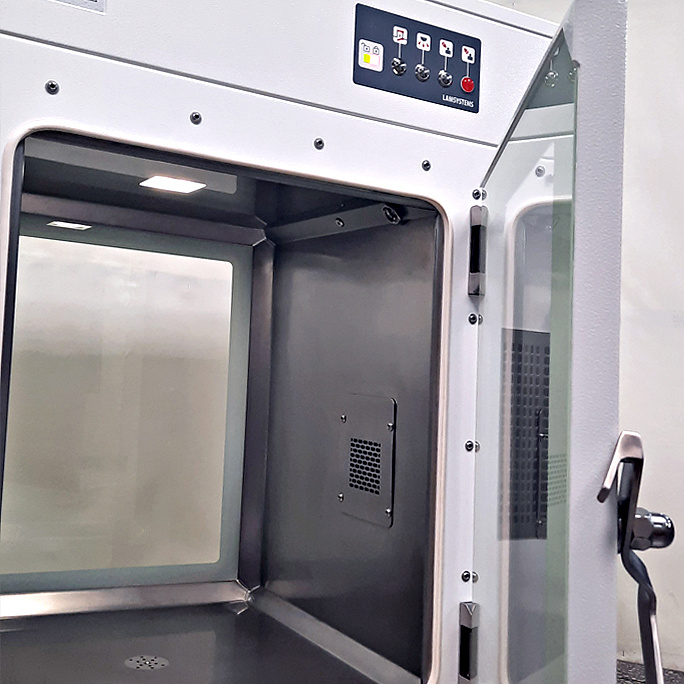

- герметичная рабочая камера – из нержавеющей стали AISI 304;
- стекло двери – «триплекс», стойкий к обработке дезинфицирующими перекисными растворами;
- электромагнитные замки двери шлюза;
- светодиодный светильник в рабочей камере шлюза;
- в рабочей камере шлюза установлена столешница из нержавеющей стали AISI 304.
Система обработки перекисными растворами
- в рабочей камере установлены форсунки для распыления раствора перекиси водорода, концентрацией не более 10%

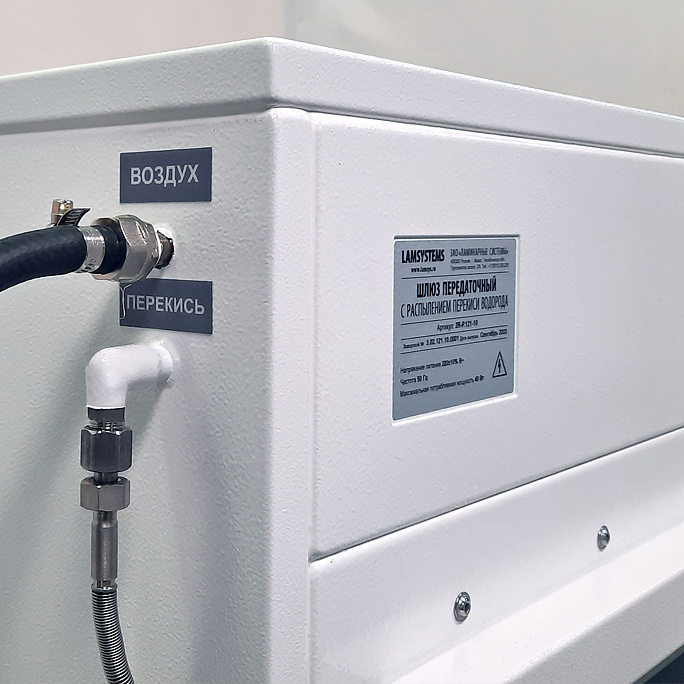

- на левой боковой панели корпуса шлюза передаточного предусмотрены штуцеры для подачи перекиси водорода и сжатого воздуха (штуцеры имеют соответствующую маркировку);
- на корпусе бокса установлен фильтр очистки воздуха H14, предназначенный для сброса давления в шлюзе во время распыления перекисного раствора.
Элементы системы управления
- система электроавтоматики микропроцессорная

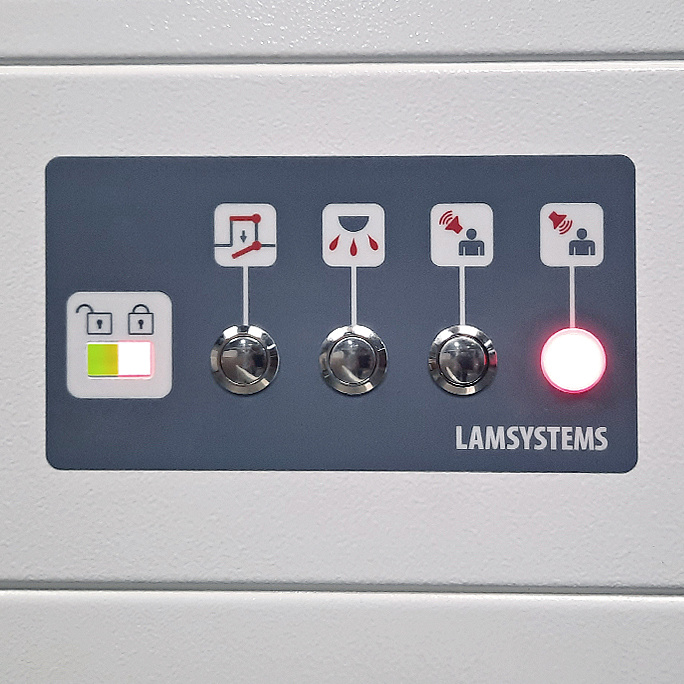

- пульт управления боксом антивандальный кнопочный;
- встроенный кабель питания
Особенности монтажа (установки на место эксплуатации)
- шлюз может быть интегрирован в перегородку, изготовленную практически из любого материала;
- при установке в капитальные стены (кирпичные, бетонные и т.п.) без рамочной подставки максимальная толщина стены не должна превышать 500 мм;
- при установке в легкие и тонкие стены (гипсокартон, металл и т.п.) максимальная толщина стены не должна превышать 380 мм. Рамочная подставка в этом случае не убирается для обеспечения устойчивости шлюза на протяжении всего срока эксплуатации;
- место установки шлюза должно быть оборудовано источником электропитания.
