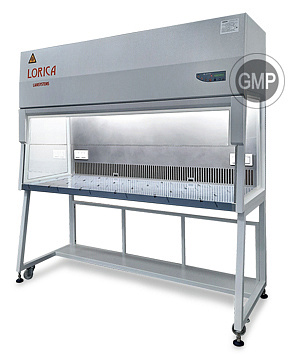

БАВнп-01-"Ламинар-С"-1,5 LORICA (PHARM)
Артикул: 1R-D.001-15PHARM
Бокс адаптирован к применению при производстве стерильных лекарственных средств по GMP в соответствии с требованиями Приказа Минпромторга России № 916 от 14.06.2013 «Об утверждении Правил надлежащей производственной практики».
Ламинарный бокс предназначен для защиты предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой «чистой» воздушной среды.
Используется при работе с веществами, не представляющими угрозы здоровью оператора.
Версия для печати
Ламинарный бокс предназначен для защиты предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой «чистой» воздушной среды.
Используется при работе с веществами, не представляющими угрозы здоровью оператора.
Отрасли
Тип защиты
Виды работ
Бокс адаптирован к применению при производстве стерильных лекарственных средств по GMP в соответствии с требованиями Приказа Минпромторга России № 916 от 14.06.2013 «Об утверждении Правил надлежащей производственной практики».<br><br>
Бокс применяется при оснащении отдельных рабочих мест медицинских, фармацевтических и других учреждений с высокими требованиями к чистоте воздуха в рабочей зоне.
Дополнительные опции
HEPA-фильтр
- класс НЕPA - фильтров по ГОСТ Р ЕН 1822-1-2010 – Н14;
- эффективность по MPPS – 99,995 %;
- номинальный поток воздуха – 0,5 м/с;
- начальный перепад давления при номинальном потоке воздуха – 120-150 Па;
- защитный экран с одной стороны;
- уплотнитель - с обеих сторон;
- срок службы – 4 года.

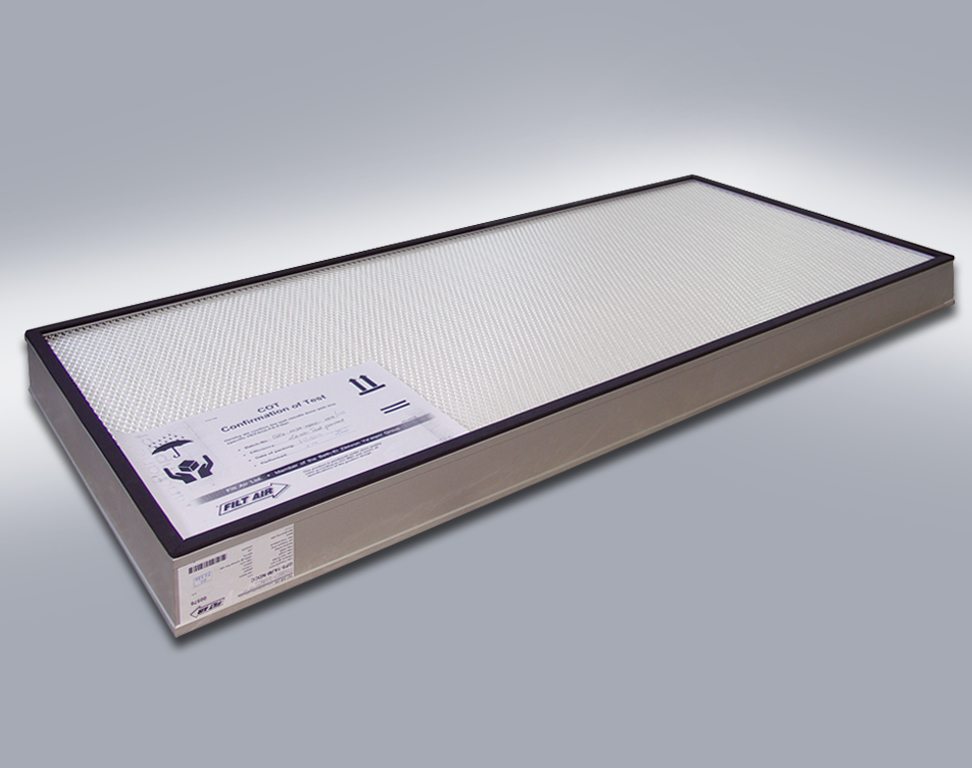

ULPA-фильтр для боксов шириной 1,5 м
приточный фильтр 1430х530х78 мм - 1 шт
- класс ULPA-фильтров по ГОСТ Р ЕН 1822-1-2010 – U15
- эффективность по MPPS – 99,9995 %
- номинальный поток воздуха – 0,5 м/с
- начальный перепад давления при номинальном потоке воздуха – 128 Па
- защитный экран с одной стороны
- уплотнитель - с обеих сторон
Блок розеток дополнительный слева
Блок розеток с заземлением, горизонтальный, состоит из двух розеток, с крышками на каждой розетке.
Подставка рамочная увеличенной высоты (H=860мм) для БАВнп/БАВ/ШВ-1,5
Высота подставки -860 мм, высота от пола до столешницы - 910 мм.
Стабилизатор напряжения однофазный 2 кВА
Стабилизатор напряжения однофазный настенный предназначен для поддержания стабильного однофазного напряжения питания нагрузок бытового и промышленного назначения 220В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности.

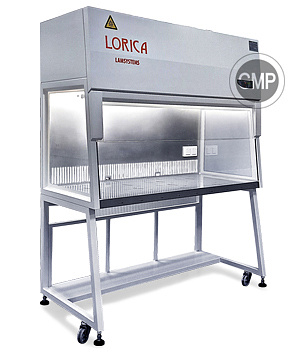

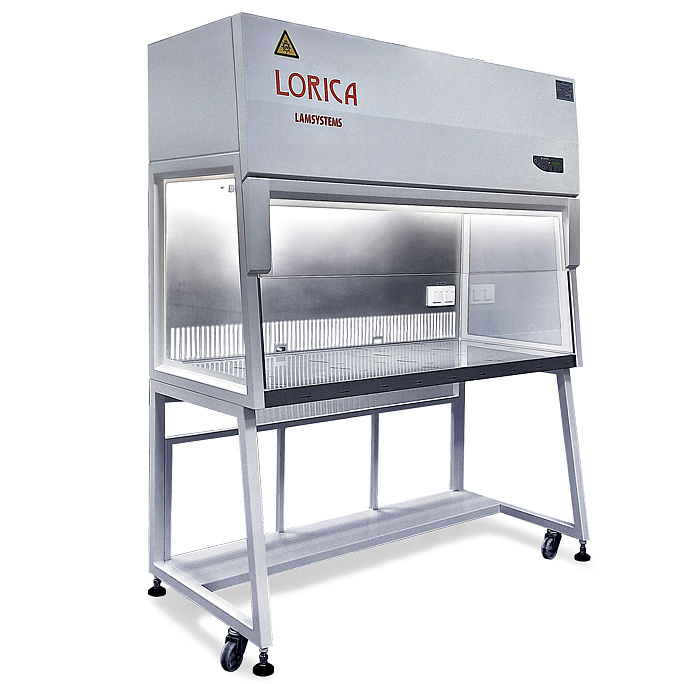

БАВнп-01-"Ламинар-С"-1,5 LORICA (PHARM)
Артикул: 1R-D.001-15PHARM
Бокс адаптирован к применению при производстве стерильных лекарственных средств по GMP в соответствии с требованиями Приказа Минпромторга России № 916 от 14.06.2013 «Об утверждении Правил надлежащей производственной практики».
Ламинарный бокс предназначен для защиты предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой «чистой» воздушной среды.
Используется при работе с веществами, не представляющими угрозы здоровью оператора.
Ламинарный бокс предназначен для защиты предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой «чистой» воздушной среды.
Используется при работе с веществами, не представляющими угрозы здоровью оператора.
Параметры и размеры
Наименование изделия
Бокс абактериальной воздушной среды
для работы с посевами бактериологических культур, не представляющих угрозы для здоровья оператора
БАВнп-01-«Ламинар-С.» по ТУ 32.50.50-002-51495026-2021
Регистрационное удостоверение № ФСР 2010/07113 от 06.05.2022г.
| Артикул изделия | 1R-D.001-15PHARM |
| Размеры корпуса, мм, не более(Ширина Х, Глубина W, Высота hw /(H*)) | 1500x670x1097/(1752) |
Размеры рабочей зоны, мм |
1430x625 |
| Масса бокса в сборе с подставкой , кг, не более | 167 |
| Параметры электропитания бокса: | |
| – напряжение, В ~ | 230±10% |
| – частота, Гц | 50±1 |
| Потребляемая мощность бокса, Вт, не более | 1000** |
| Допускаемая нагрузка на встроенные розетки, Вт, не более | 1000 |
| Мощность лампы УФ-облучения, Вт | 30 |
* В скобках указана высота корпуса бокса на стандартной подставке, без учета колес и опор
** Мощность, потребляемая боксом в рабочем режиме при включенных вентиляторах и освещении (без учета нагрузки на встроенные розетки).
Характеристики
| Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1 | |
| -по частицам размером больше или равным 0,5 мкм | 5 ИСО до 3520 частиц/ м³ |
| – по частицам размером больше или равным 5,0 мкм | ИСО М (20; ≥ 5 мкм);LSAPC до 20 частиц/ м³ |
| Направление движения воздушных потоков, создаваемых работающим боксом: | |
| - в рабочей камере бокса | нисходящий однонаправленный (ламинарный) |
| - в рабочем проеме | поток, направленный из бокса наружу через всю площадь рабочего проема |
Класс фильтра грубой очистки по ГОСТ Р 71490-2024 |
G4 |
Класс НЕРА-фильтра по ГОСТ Р 71176-2023 |
H14 |
| Средняя скорость нисходящего воздушного потока в рабочей камере бокса: | |
| - средняя скорость, настроенная на предприятии-изготовителе, м/с | 0,4-0,42* |
| Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее | 750 |
| Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м куб/час | 1008-1058 |

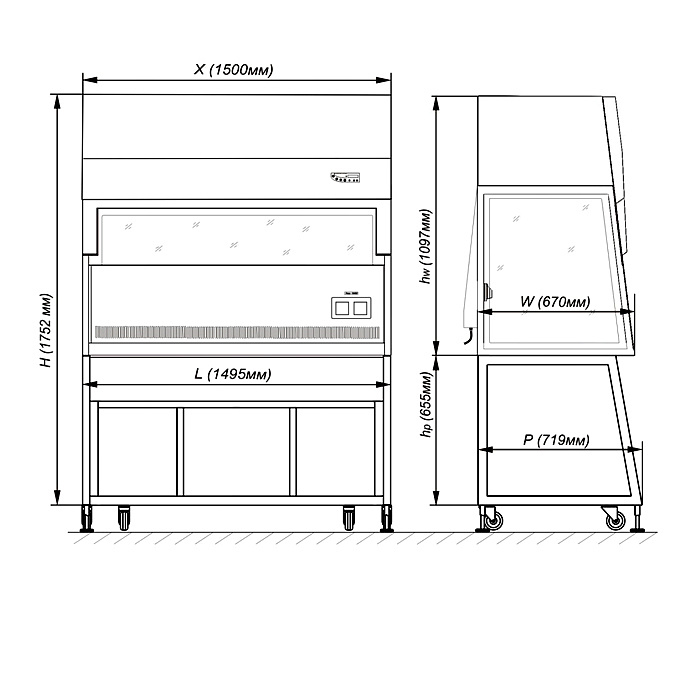

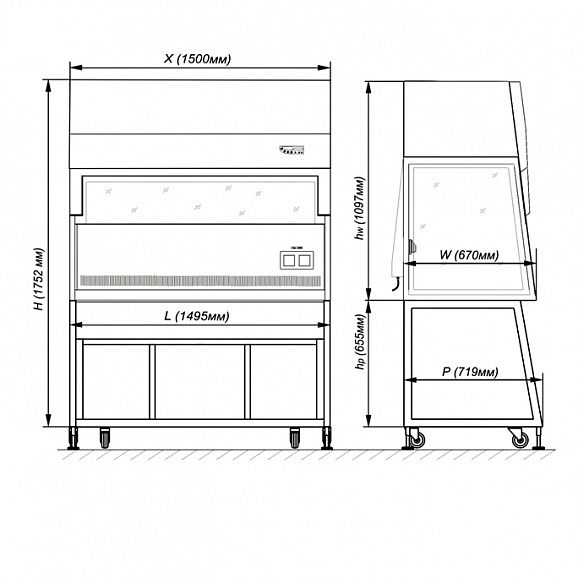

Габаритный чертеж

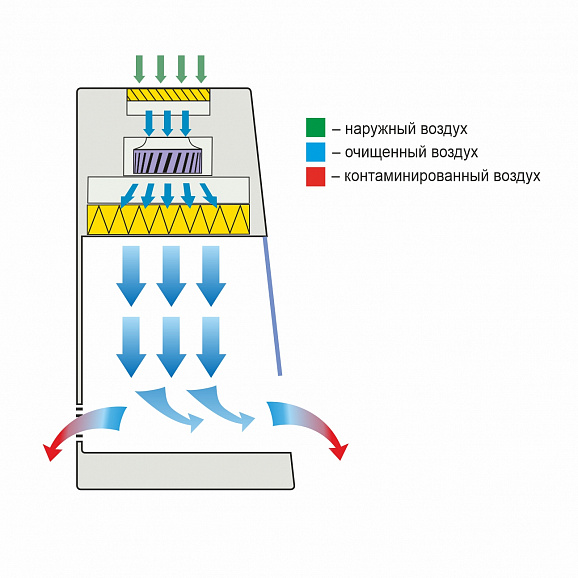

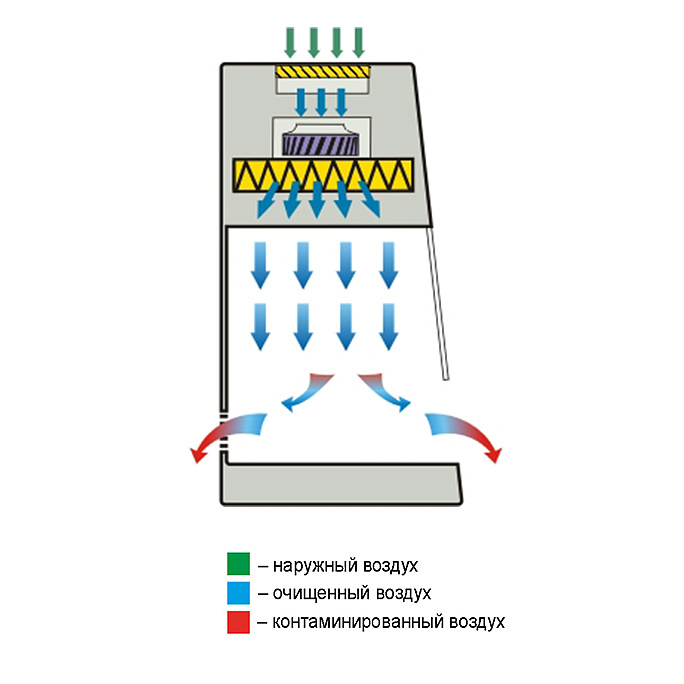

Схема воздушных потоков
Стандартное исполнение
Рабочая камера

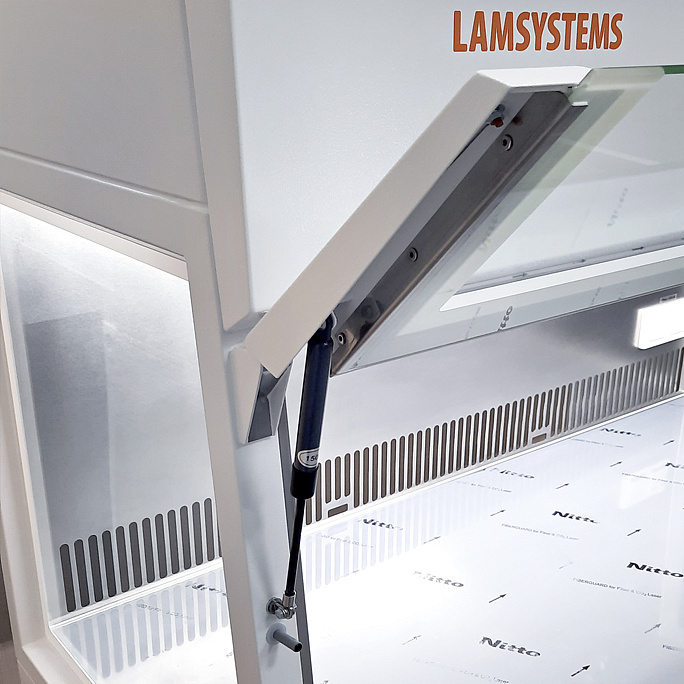

- лицевое стекло – распашное, материал – закаленное стекло, механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
- демпфер для предотвращения удара при закрытии лицевого стекла;
- закаленные боковые стекла;
- наклонная лицевая поверхность бокса;
- LED – освещение рабочей камеры бокса;

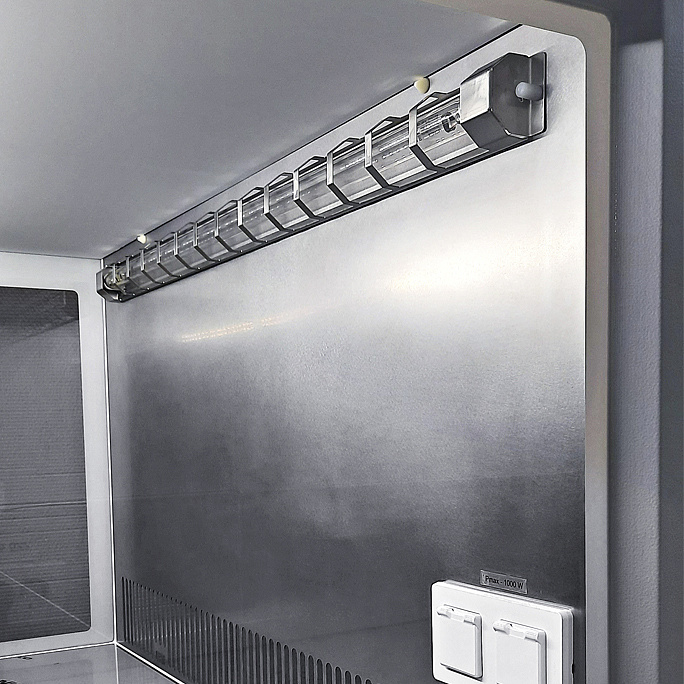

- розетки (2шт.) в рабочей камере бокса (справа на задней стенке);
- ламинаризатор воздушного потока выполнен из мелкоячеистой полимерной сетки;
- задняя стенка рабочей камеры из нержавеющей стали (AISI 316 L);
- столешница из нержавеющей стали (AISI 316 L).

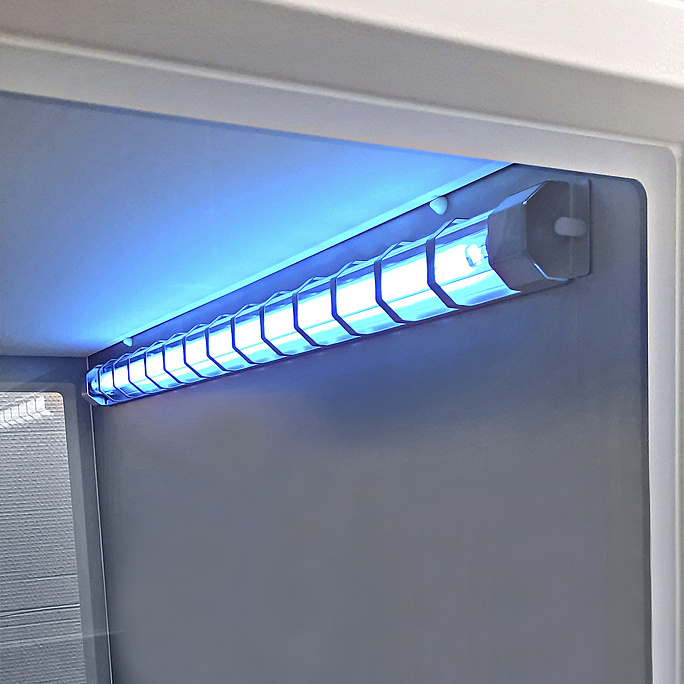

Блок УФ-облучения
- блок УФ-облучения расположен в верхней части задней стенки рабочей камеры и защищен кожухом из нержавеющей стали.
Система очистки поступающего и удаляемого воздуха
- очистка воздуха, поступающего в рабочую камеру, двуступенчатая - сначала через предварительный фильтр G4 и затем через HEPA-фильтр Н14.
Элементы системы управления
- система электроавтоматики – микропроцессорная;

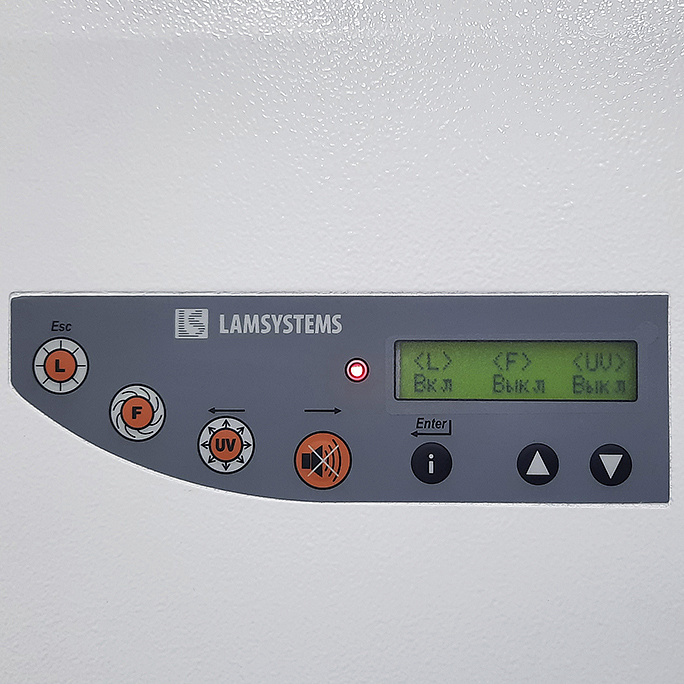

- пульт управления боксом – кнопочный с ЖК-дисплеем;
- датчики параметров воздушных потоков;
- индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение);
- индивидуальный предохранитель на розетки, установленные в рабочей камере;
- кабель питания несъемный.
Подставка
- подставка – рамочная с полкой для ног;
- для перемещения бокса на подставке предусмотрены транспортировочные колеса;
- для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры.
Элементы для проверки
- встроенный штуцер отбора пробы воздуха на камере высокого давления под фильтром G4 для проверки целостности НЕРА-фильтров.
