Поле ламинарное 2400х1800
Артикул: 2R-M.423-10
Применяются для очистки поступающего воздуха и перераспределение его, под ламинарным полем, в однонаправленный поток для создания в помещении операционного/производственного зала, области воздушной среды высокой степени чистоты.
Размер поля выбирается в зависимости от вида проводимых операций, с учетом геометрии операционного зала (размеров, площади). В центре ламинарного поля имеется отверстие для установки хирургического светильника. Устанавливаемый хирургический светильник должен иметь соответствующие характеристики для работы в ламинарном потоке воздуха.
Версия для печати
Размер поля выбирается в зависимости от вида проводимых операций, с учетом геометрии операционного зала (размеров, площади). В центре ламинарного поля имеется отверстие для установки хирургического светильника. Устанавливаемый хирургический светильник должен иметь соответствующие характеристики для работы в ламинарном потоке воздуха.
Поле ламинарное 2400х1800
Артикул: 2R-M.423-10
Применяются для очистки поступающего воздуха и перераспределение его, под ламинарным полем, в однонаправленный поток для создания в помещении операционного/производственного зала, области воздушной среды высокой степени чистоты.
Размер поля выбирается в зависимости от вида проводимых операций, с учетом геометрии операционного зала (размеров, площади). В центре ламинарного поля имеется отверстие для установки хирургического светильника. Устанавливаемый хирургический светильник должен иметь соответствующие характеристики для работы в ламинарном потоке воздуха.
Размер поля выбирается в зависимости от вида проводимых операций, с учетом геометрии операционного зала (размеров, площади). В центре ламинарного поля имеется отверстие для установки хирургического светильника. Устанавливаемый хирургический светильник должен иметь соответствующие характеристики для работы в ламинарном потоке воздуха.
Параметры и размеры
Наименование изделия
Поле ламинарное 2400х1800 мм
| Артикул | 2R-M.423-10 | |
| Класс фильтров тонкой очистки | H14 | |
| Габаритные размеры ламинарного поля, мм, не более /ШхГхВ/ | 2455х1862х815 | |
| Высота экранов из ПВХ, мм | 300 | |
| Размеры рабочей зоны внутри области, ограниченной экранами из ПВХ /ШхГ/, мм, не более | 2400х1800 | |
| Габаритные размеры рекомендуемого фильтра, мм, не более /ШхГхВ/ | 1130х530х78 | |
| Количество фильтров | 6 | |
| Диаметр врезки, мм | 250 | |
| Минимальная высота подвесного потолка, мм | 2500 | |
| Минимальная высота исходного помещения, мм | 3000 | |
| Производительность по воздуху, подаваемому в ламинарное поле для обеспечения скорости выходящего из него воздушного потока по ГОСТ Р 52539-2006 | 0,24-0,3(м/с) | 3730-4665(м3/ч) |

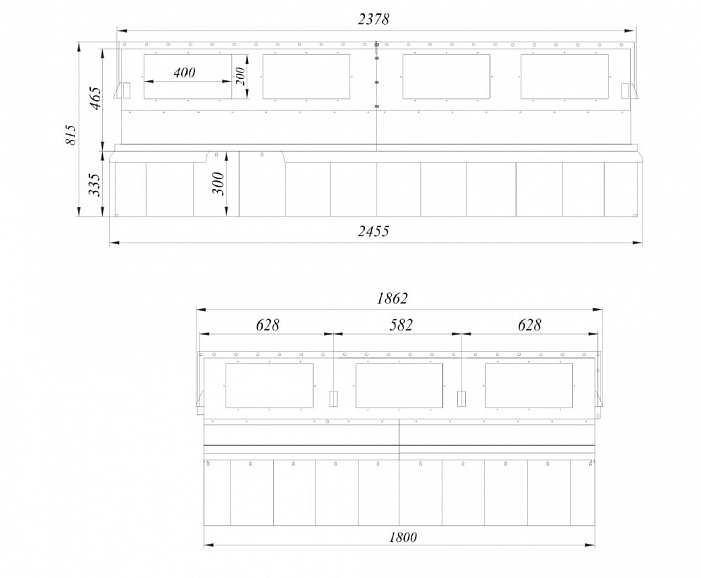

Габаритный чертеж
Стандартное исполнение

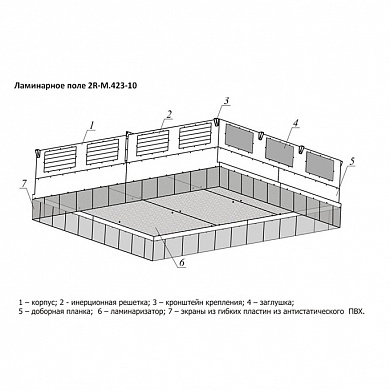

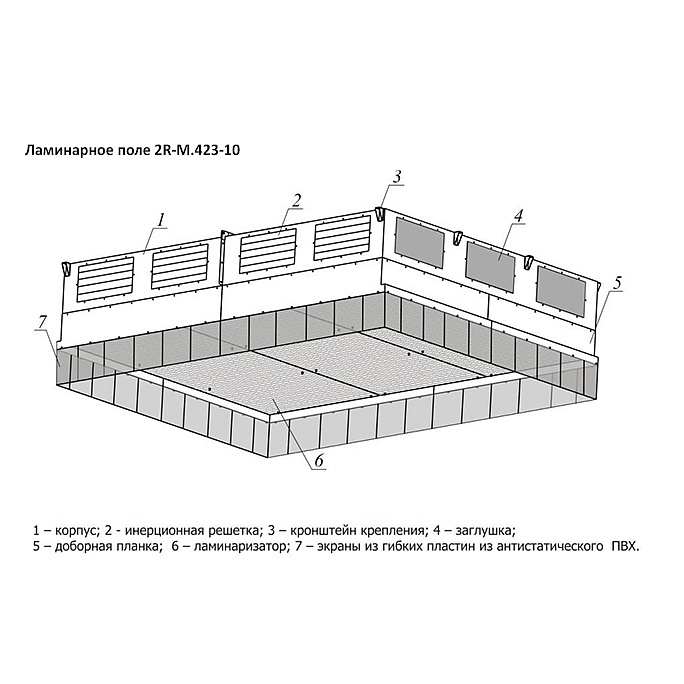

Особенности конструкции
- коробчатый металлический, корпус, покрытый серой порошковой эмалью
- по периметру корпуса ламинарного поля выполнены отверстия размером 400х200 мм для подвода воздуховода
- для предотвращения обратного тока воздуха в комплект прилагаются инерционные решетки 5 шт
- для закрытия незадействованных отверстий в ламинарном поле прилагаются заглушки 10 шт.
- ламинаризатор выполнен из перфорированного листа нержавеющей стали;
- экран по периметру поля выполнен из ПВХ ламелей (съемные) высотой 300 мм;
- механизм крепления фильтров снабжен пружинами, которые обеспечивают герметичность уплотнения фильтров на весь срок эксплуатации ламинарного поля
- на корпусе ламинарного поля установлены кронштейны крепления (элементы крепления в базовую комплектацию не входят).
