Поле ламинарное 2400х1200
Артикул: 2R-M.400-10
Применяются для очистки поступающего воздуха и перераспределение его, под ламинарным полем, в однонаправленный поток для создания в помещении операционного/производственного зала, области воздушной среды высокой степени чистоты.
Размер поля выбирается в зависимости от вида проводимых операций, с учетом геометрии операционного зала (размеров, площади). В центре ламинарного поля имеется отверстие для установки хирургического светильника. Устанавливаемый хирургический светильник должен иметь соответствующие характеристики для работы в ламинарном потоке воздуха.
Версия для печати
Размер поля выбирается в зависимости от вида проводимых операций, с учетом геометрии операционного зала (размеров, площади). В центре ламинарного поля имеется отверстие для установки хирургического светильника. Устанавливаемый хирургический светильник должен иметь соответствующие характеристики для работы в ламинарном потоке воздуха.
Отрасли
Тип защиты
Виды работ

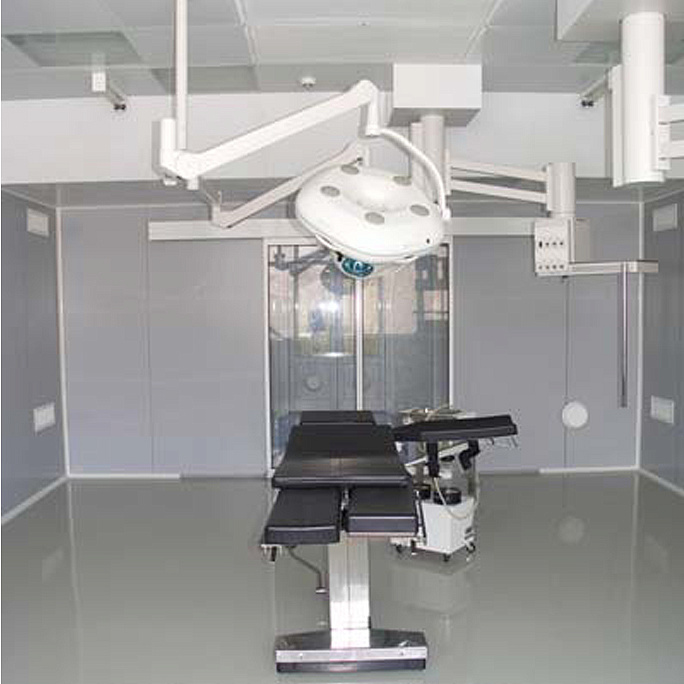

Для размещения в операционных залах или производственные помещения.
Поле ламинарное 2400х1200
Артикул: 2R-M.400-10
Применяются для очистки поступающего воздуха и перераспределение его, под ламинарным полем, в однонаправленный поток для создания в помещении операционного/производственного зала, области воздушной среды высокой степени чистоты.
Размер поля выбирается в зависимости от вида проводимых операций, с учетом геометрии операционного зала (размеров, площади). В центре ламинарного поля имеется отверстие для установки хирургического светильника. Устанавливаемый хирургический светильник должен иметь соответствующие характеристики для работы в ламинарном потоке воздуха.
Размер поля выбирается в зависимости от вида проводимых операций, с учетом геометрии операционного зала (размеров, площади). В центре ламинарного поля имеется отверстие для установки хирургического светильника. Устанавливаемый хирургический светильник должен иметь соответствующие характеристики для работы в ламинарном потоке воздуха.
Параметры и размеры
Наименование изделия
Поле ламинарное 2400х1200 мм
| Артикул | 2R-M.400-10 |
| Габаритные размеры ламинарного поля, мм, не более /ШхГхВ/ | 2457х1270х640 |
| Высота экранов из ПВХ, мм | 300 |
| Размеры рабочей зоны внутри области, ограниченной экранами из ПВХ /ШхГ/, мм, не более | 2400х1200 |
| Габаритные размеры рекомендуемого фильтра, мм, не более /ШхГхВ/ | 1130х530х78 |
| Количество фильтров | 4 |
| Диаметр врезки, мм | 250 |
| Минимальная высота подвесного потолка, мм | 2500 |
| Минимальная высота исходного помещения, мм | 3000 |

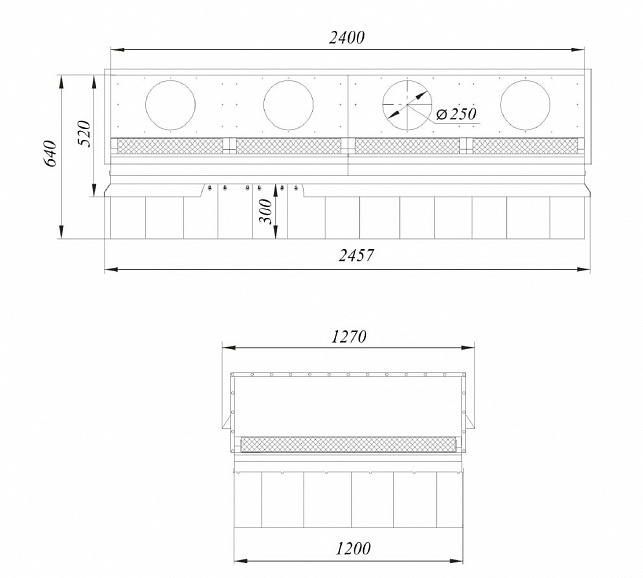

Габаритный чертеж
Стандартное исполнение

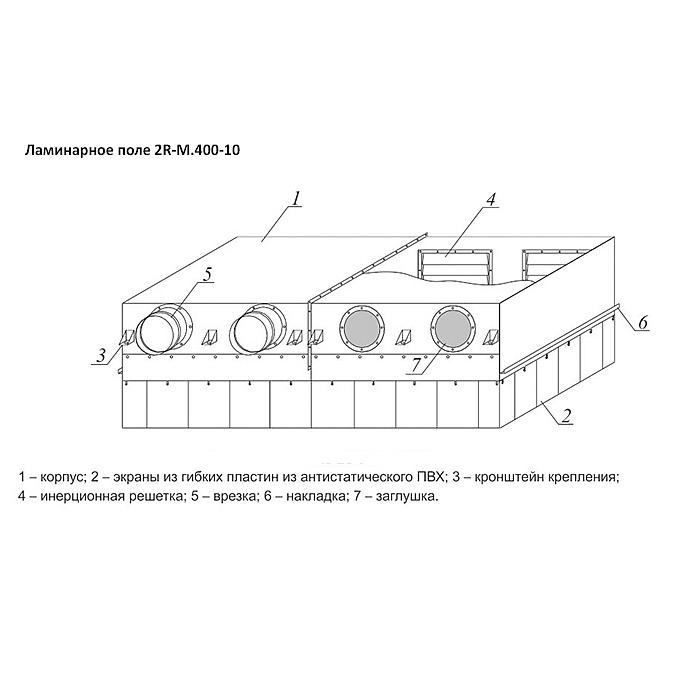

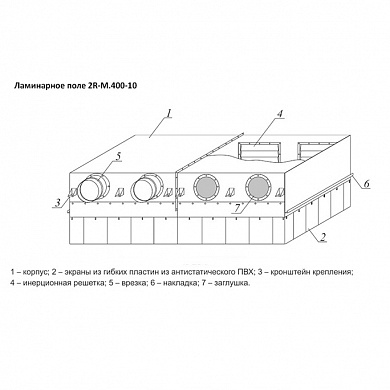

Особенности конструкции
- коробчатый металлический, корпус, покрытый белой порошковой эмалью;
- по периметру корпуса ламинарного поля выполнены 8 отверстий диаметром 250 мм для присоединения врезок для подвода воздуховода;
- в комплекте имеется 4 шт. врезки диаметром 250 мм для присоединения воздуховодов к ламинарному полю;
- для предотвращения обратного тока воздуха к каждой врезке прилагается инерционная решетка 4 шт.;
- для закрытия незадействованных отверстий в ламинарном поле прилагается 4 заглушки;
- ламинаризатор выполнен из перфорированного листа нержавеющей стали;
- экран по периметру поля выполнен из ПВХ ламелей (съемные) высотой 300 мм;
- механизм крепления фильтров, снабжен пружинами которые обеспечивают герметичность уплотнения фильтров на весь срок эксплуатации ламинарного поля;
- на корпусе ламинарного поля установлены кронштейны крепления (элементы крепления в базовую комплектацию не входят).
- для проверки НЕРА - фильтров предусмотрены штуцера: - штуцер «Upstream» - предназначен для отбора концентрации аэрозоля перед НЕРА – фильтром;- штуцер «Aerosol» - предназначен для подачи аэрозоля.
