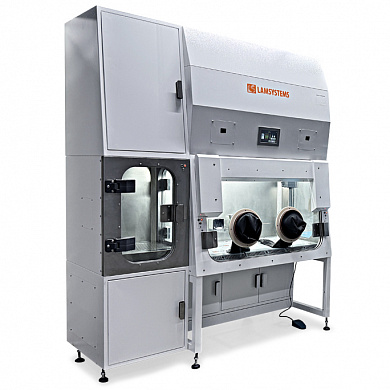

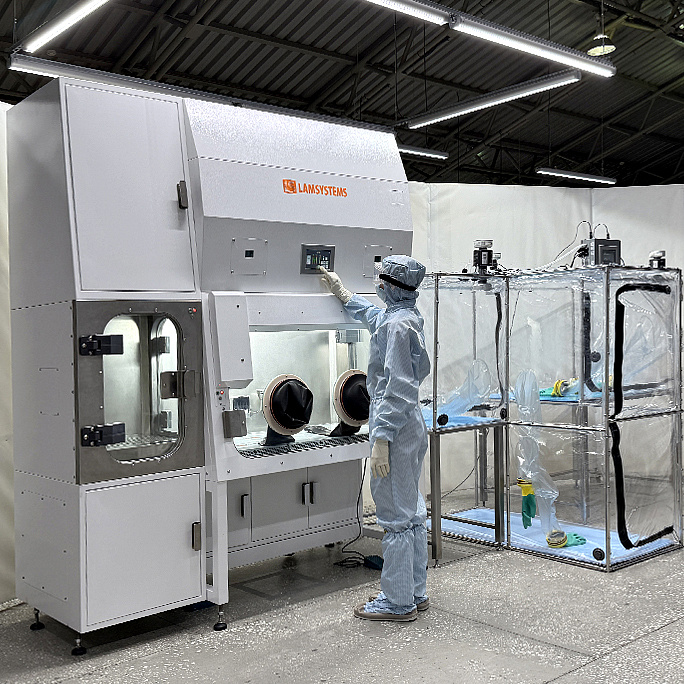

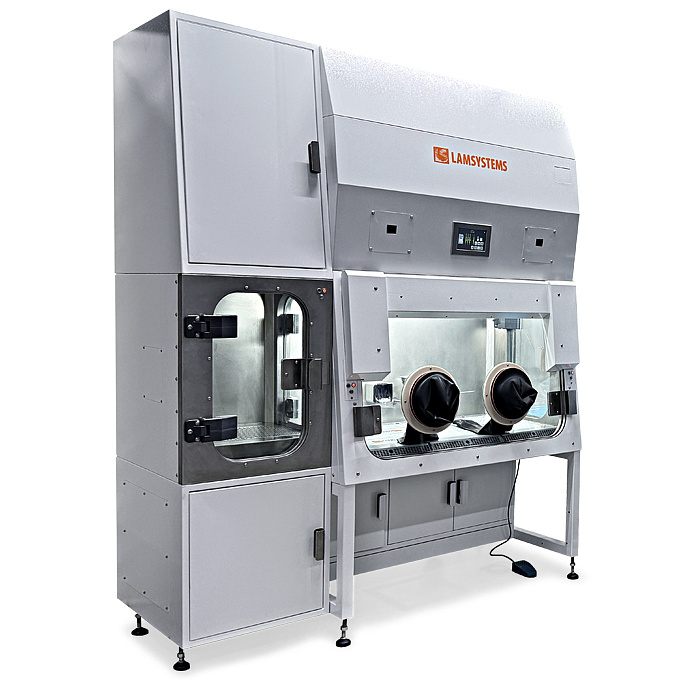

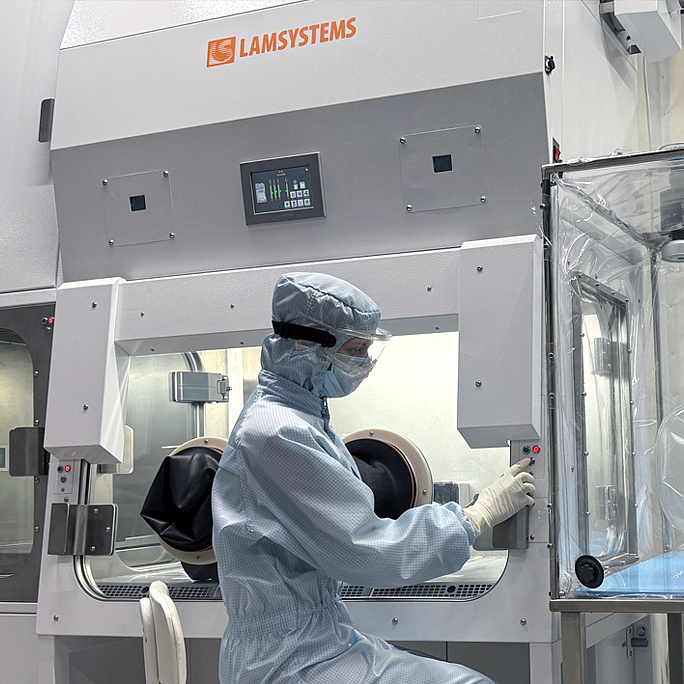

Изолятор положительного давления в составе комплекса изоляторов
Изолятор оснащен встроенной системой обеззараживания парами перекиси водорода, которая предназначена для обеззараживания поверхностей рабочей камеры изолятора и шлюза.
Изолятор не предназначен для обеспечения защиты от газов, паров и молекулярных загрязнений рабочего продукта и окружающей среды. При необходимости изолятор может быть подключен к активной вытяжной системе с помощью вытяжного зонта из комплекта поставки изолятора.
Изолятор оснащен встроенной системой обеззараживания парами перекиси водорода, которая предназначена для обеззараживания поверхностей рабочей камеры изолятора и шлюза.
Изолятор не предназначен для обеспечения защиты от газов, паров и молекулярных загрязнений рабочего продукта и окружающей среды. При необходимости изолятор может быть подключен к активной вытяжной системе с помощью вытяжного зонта из комплекта поставки изолятора.
Параметры и размеры
Параметры и размеры |
|
Артикул |
2R-Н.300-10 |
Габаритные размеры, (Ш×Г×В), мм |
2070х1035х2420 |
Размеры рабочей камеры, (Ш×Г×В), мм |
1200×635×715 |
Параметры фильтров, установленных в изолятор и шлюз |
|
- входной фильтр грубой очистки,1 шт - приточный НЕРА-фильтр первой ступени, 1 шт - приточный НЕРА-фильтр второй ступени,1 шт - выпускной НЕРА-фильтр, 1 шт - НЕРА-фильтры шлюза, 2 шт |
G4 H14 H14 H14 H14 |
Параметры электропитания изолятора: |
|
– напряжение, В~ – частота, Гц
|
~ 230 ± 10 % 50 |
Параметры энергопотребления: |
|
– максимальная потребляемая мощность изолятора без учета нагрузки на встроенные розетки, Вт, не более – допускаемая нагрузка на встроенные розетки, Вт, не более
|
780 1000 |
Масса изолятора, кг, не более |
650 |
Характеристики |
|
Класс чистоты воздуха в рабочей камере изолятора по ГОСТ Р ИСО 14644-1-2017 по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное»: |
|
- по частицам диаметром 0,5 мкм |
5 ИСО |
Начальная эффективность установленных в изолятор НЕРА-фильтров по частицам МРРS, % |
|
Производительность по подаваемому и удаляемому из изолятора воздуху,м³/ч |
150-200 |
Рабочее избыточное давление в рабочей камере изолятора, Па, не менее |
50 |
Рабочее избыточное давление в камере шлюза, Па, не менее |
35 |
Освещенность рабочей зоны изолятора (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее |
1000 |
Уровень звукового давления на расстоянии 1м от изолятора, дБА, не более |
55 |

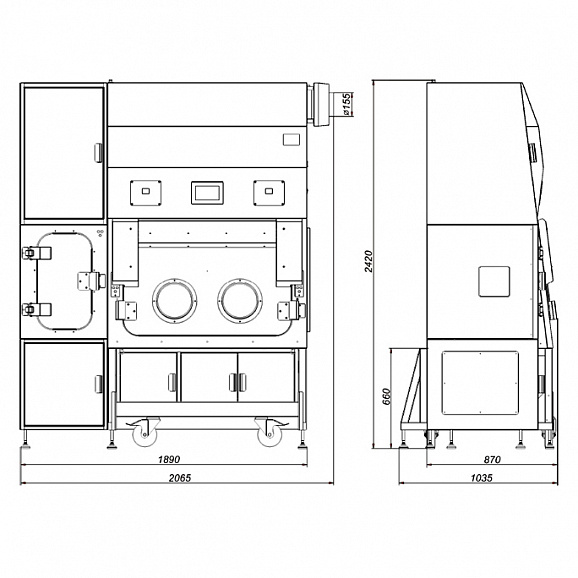

Габаритный чертеж
Стандартное исполнение
Рабочая камера
- Стенки рабочей камеры выполнены из нержавеющей стали AISI 316L
- Освещение рабочей камеры светодиодное
- 2 розетки ~230 В IP 66 на задней стенке РК с независимым от системы питания изолятора подключением
- В правой стенке предусмотрена дверь для передачи материалов во внешние элементы, соединенные с изолятором. .

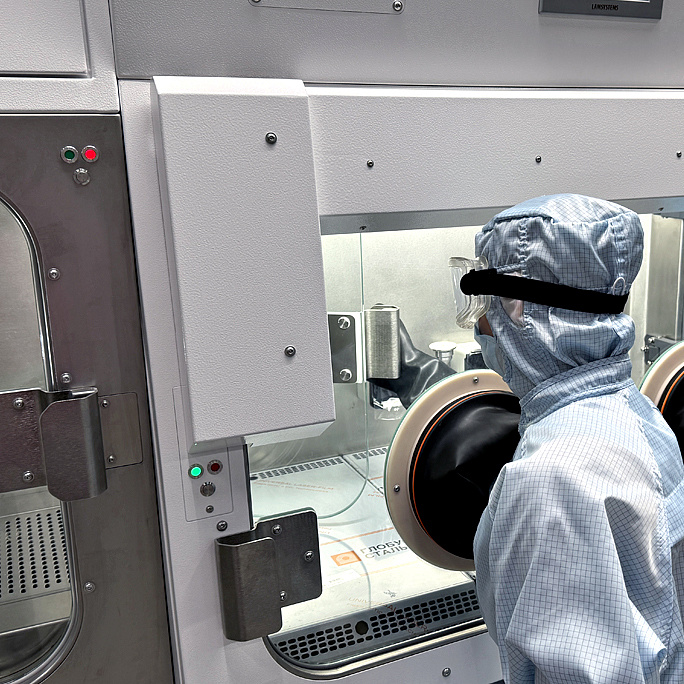

Фронтальное окно
- Во фронтальное окно установлено стекло;

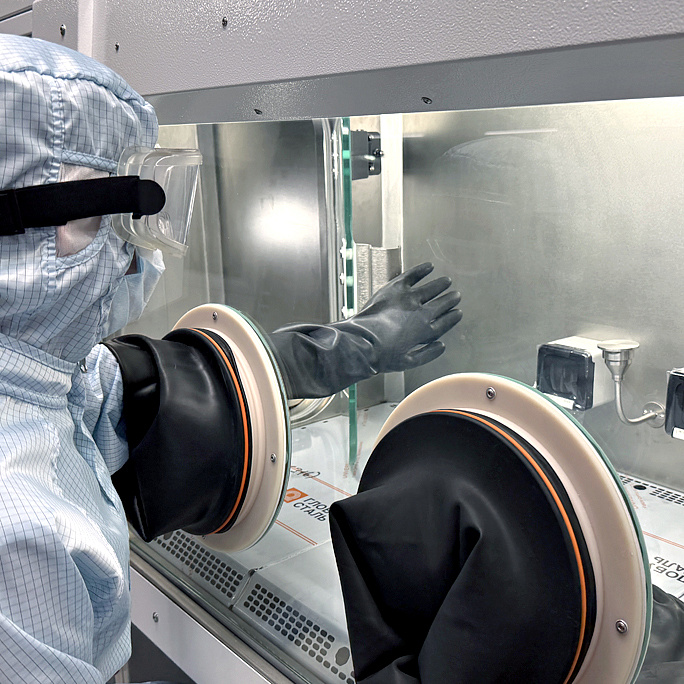

- Окно оснащено тремя перчаточными портами, в которые установлены камерные перчатки;
- Створка фронтального окна снабжена механизмом подъема с газовыми амортизаторами, в закрытом положении окно фиксируется с обеспечением герметичного стыка по всему периметру створки;
- Герметизация переднего стекла с корпусом происходит с помощью надувного силиконового уплотнителя.

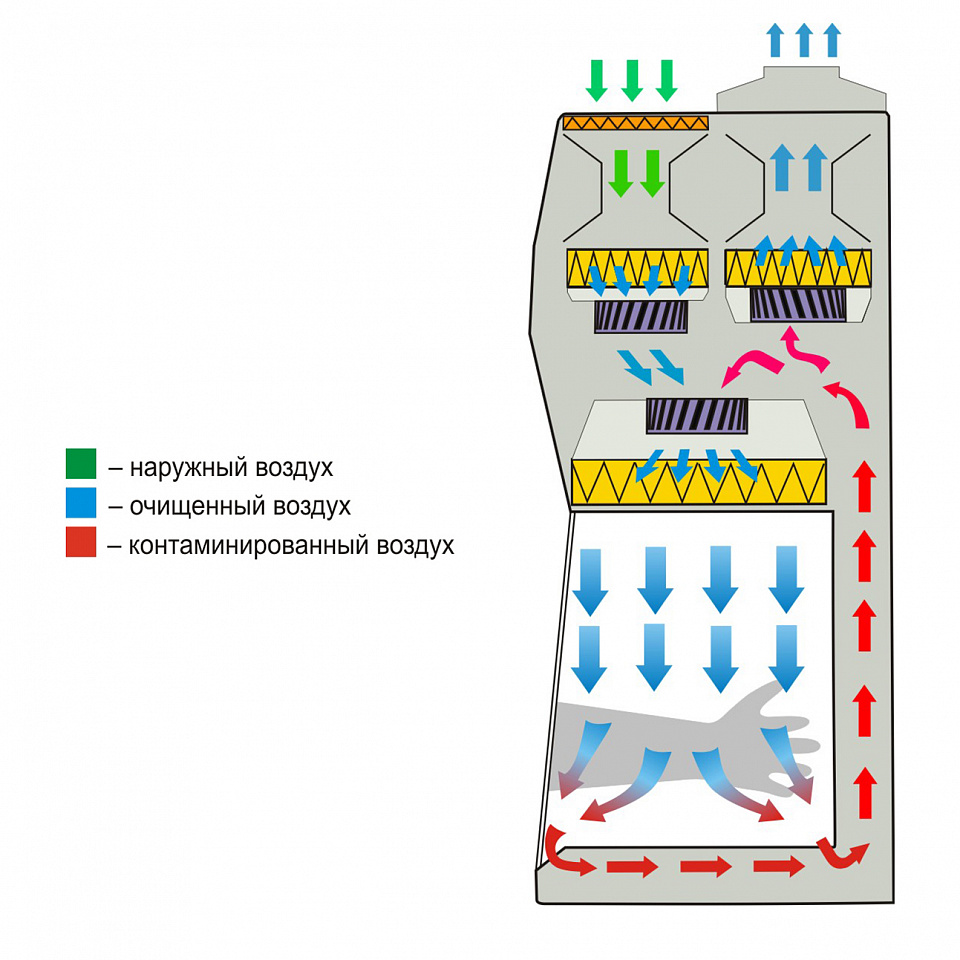

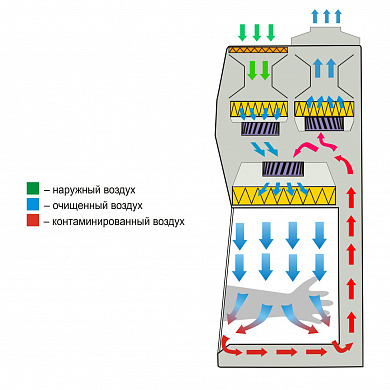

Фильтрация воздуха
- Воздух, забираемый из помещения установки, проходит двухступенчатую фильтрацию: фильтром грубой очистки G4 и фильтром класса Н14;
- Воздух из внутренних воздуховодов изолятор подается в рабочую камеру через приточный фильтр класса Н14, установленный в верхней части рабочей камеры, однонаправленным потоком;
- Поток воздуха из рабочей камеры через отверстия под столешницей попадает во внутренние воздуховоды изолятор, откуда частично возвращается на рециркуляцию, а частично через выпускной фильтр класса Н14 выбрасывается в помещение установки.
Элементы системы управления

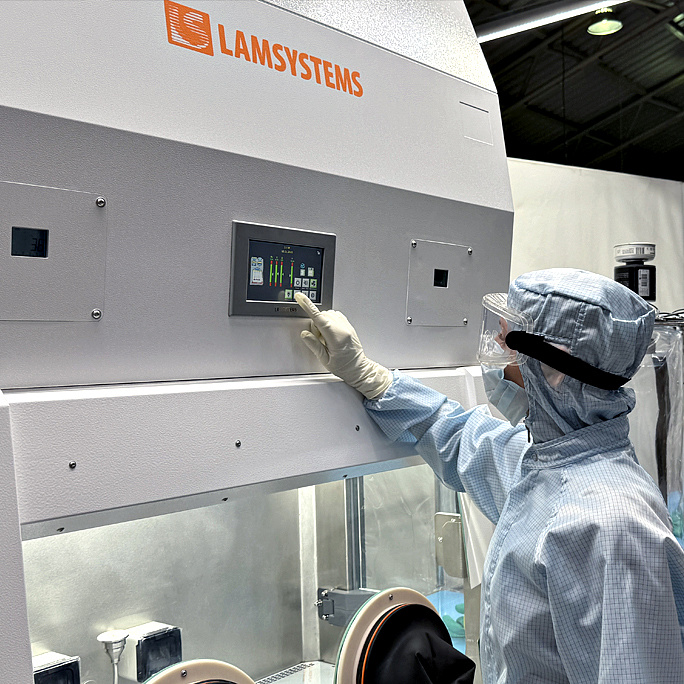

- Система электроавтоматики -- микропроцессорная. Пульт управления -- сенсорная панель;
- Параметры, поддерживаемые системой управления: расход приточного воздуха в рабочую камеру; расход воздуха, поступающего из помещения установки; избыточное давление в рабочей камере.
Система обеззараживания парами перекиси водорода
- Встроенная система обеззараживания парами перекиси водорода предназначена для обеззараживания поверхностей шлюза и рабочей камеры;
- Для работы системы применяется медицинский раствор перекиси водорода концентрацией 35-37%
- Для работы системы обеззараживания изолятор должен быть подключен к системе вытяжной вентиляции. Работа системы обеззараживания в режиме выброса воздуха в помещение не допускается.

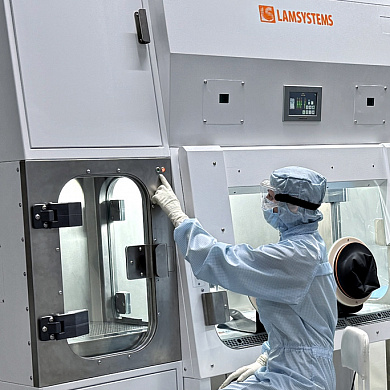

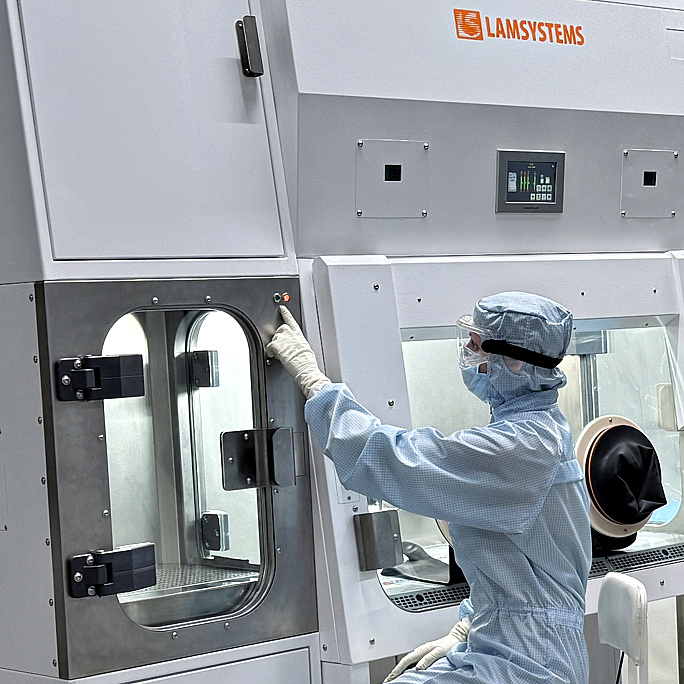

Передаточный шлюз
- Слева от рабочей камеры установлен передаточный активный материальный шлюз
- Материал шлюза: внешние поверхности – конструкционная сталь, окрашенная порошковой эмалью; рабочая камера – нержавеющая сталь AISI 316 L.
- Выдвижная полка для загрузки/выгрузки материалов из рабочей камеры в шлюз.
- Давление воздуха внутри шлюза положительное, циркуляция воздуха через НЕРА фильтры
- Расположение дверей – угловое – наружная дверь с передней стороны изолятора, внутренняя дверь встроена в боковую стенку рабочей камеры изолятора.

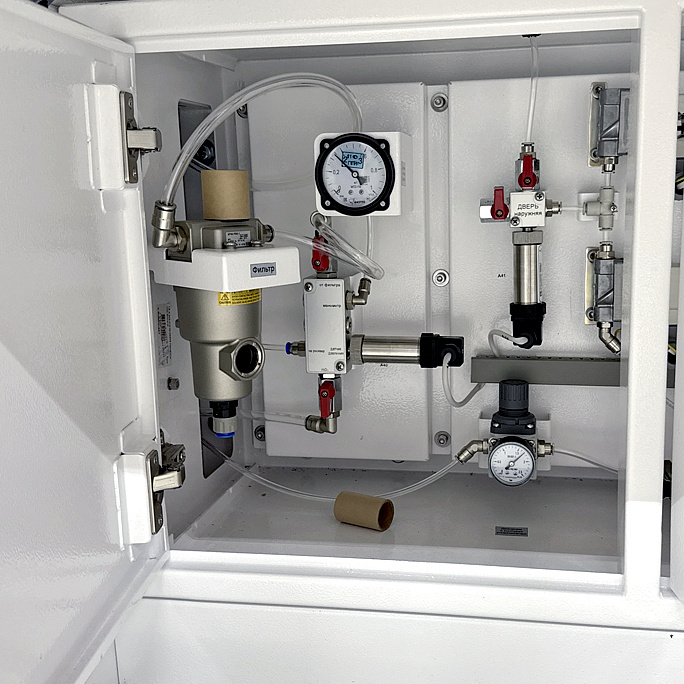

- Герметизация дверей осуществляется за счет надувного силиконового уплотнителя.
- Двери шлюза снабжены системой блокировки для предотвращения их одновременного открытия.
