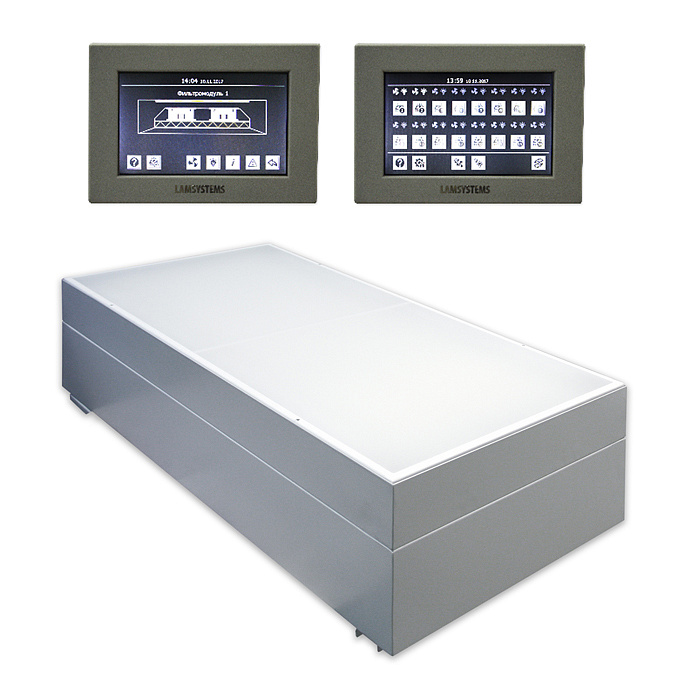

ФВМ активный 1200х600 мм (из стали, окрашенной порошковой эмалью) для работы с внешним пультом управления
Фильтромодуль предназначен для работы с внешним пультом управления. Пульт управления входит в комплект поставки. С помощью пульта управления пользователь может самостоятельно задавать требуемый режим работы фильтромодуля по воздушному потоку и управлять вентиляторами и освещением.
К данному ФВМ возможно дополнительно подключить группу до 15 штук фильтромодулей. При этом будет возможно управлять всей группой из 16 фильтромодулей, как единой системой, так и отдельно любым из фильтромодулей.
Дополнительные опции

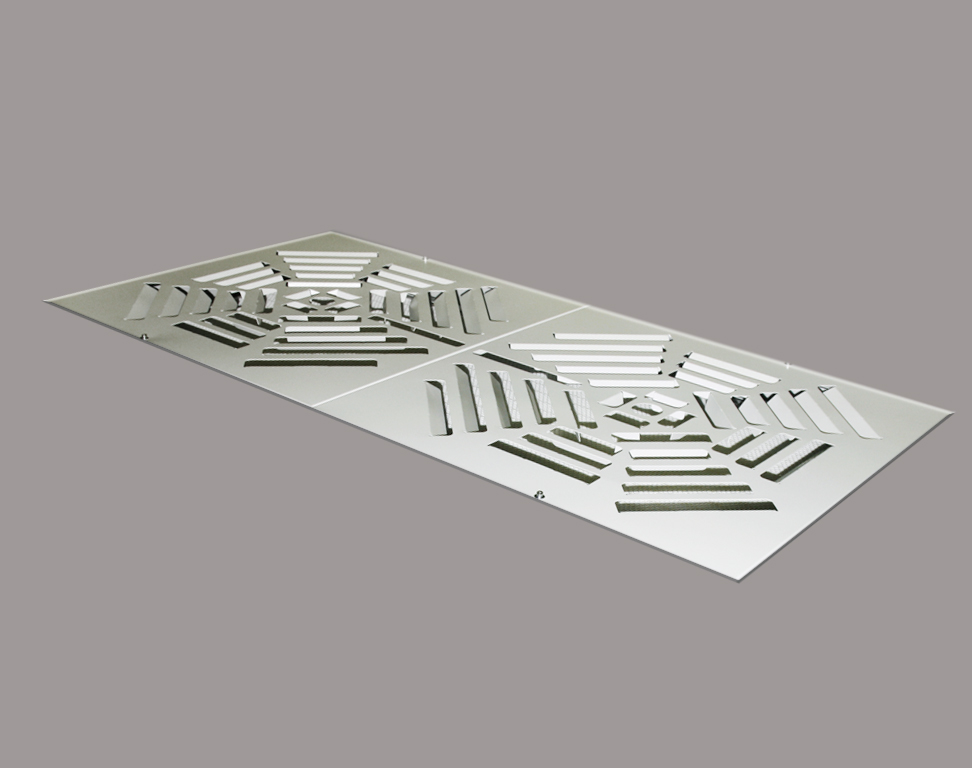

- комплект состоит из двух турбулизаторов для установки в фильтровентиляционный модуль;
- турбулизатор выполнен из стали и окрашен белой порошковой краской.
Фильтромодуль предназначен для работы с внешним пультом управления. Пульт управления входит в комплект поставки. С помощью пульта управления пользователь может самостоятельно задавать требуемый режим работы фильтромодуля по воздушному потоку и управлять вентиляторами и освещением.
К данному ФВМ возможно дополнительно подключить группу до 15 штук фильтромодулей. При этом будет возможно управлять всей группой из 16 фильтромодулей, как единой системой, так и отдельно любым из фильтромодулей.
Параметры и размеры
Наименование изделия
Фильтровентиляционный модуль активный 1200х600 мм (из стали, окрашенной порошковой эмалью) для работы с внешним пультом управления
| Артикул | 2R-R.120-10 |
|
| Материал изготовления фильтромодуля | сталь, окрашенная порошковой эмалью | |
| Габаритные размеры фильтромодуля (ШхГхВ), мм | 1200х600х315 | |
| Масса, кг, не более | 51 |
|
| Параметры электропитания ФВМ: | ||
| - тип подключаемой электрической сети | (L +N PE) | |
| - частота, Гц | 50 | |
| - номинальное напряжение, В | 220±10% | |
| Светодиодное освещение | нет |
|
| Максимальная потребляемая мощность, Вт, не более | 340 | |
| Количество ступеней фильтрации | 2 (G4-H14) | |
Класс предварительного фильтра по ГОСТ Р 71490-2024 |
G4 | |
Класс конечного HEPA фильтра по ГОСТ Р 71176-2023 |
H14 | |
| Производительность фильтромодуля по «чистому» воздуху, м куб./час | ||
| 1) значение, настроенное на предприятии-изготовителе | 1036 | |
| 2) диапазон возможной регулировки | 933-1296 | |
| Средняя скорость потока воздуха, выходящего из фильтромодуля, на расстоянии 150 мм от поверхностиламинаризатора, м/с | ||
| 1) значение, настроенное на предприятии-изготовителе | 0,40 | |
| 2) диапазон возможной регулировки | 0,36-0,50 | |

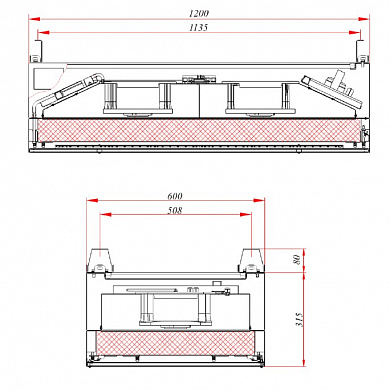

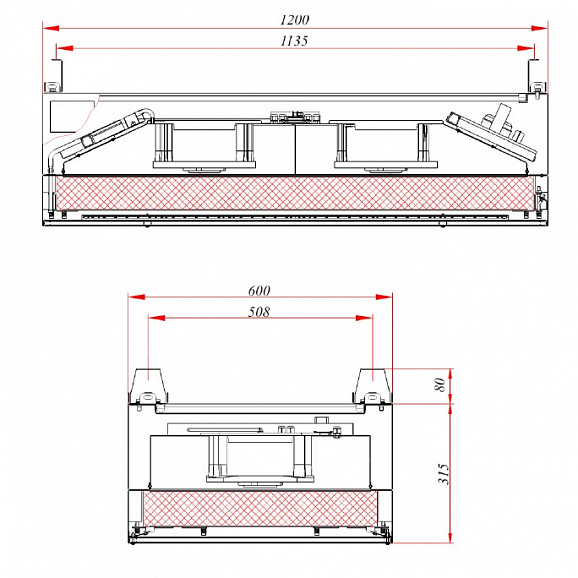

Габаритный чертеж
Стандартное исполнение
Корпус
- кожух фильтромодуля выполнен из черного листового металла с порошковым покрытием;
- для монтажа фильтромодуля на корпусе предусмотрены кронштейны;

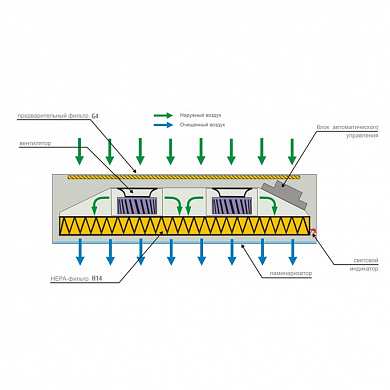

Система очистки воздуха, проходящего через фильтромодуль
- для предварительной очистки воздуха предусмотрен фильтр G4;
- для высокоэффективной очистки воздуха предусмотрен НЕРА-фильтр.
Элементы, формирующие воздушный поток на выходе фильтромодуля
- ламинаризатор воздушного потока, выполнен из мелкоячеистой полимерной сетки, которая натянута на алюминиевую рамку. Ламинаризатор входит в состав стандартной базовой комплектации фильтромодуля.
Элементы для проверки
- для проверки целостности установленного НЕРА-фильтра в фильтромодуле предусмотрены специальные штуцеры для отбора пробы воздуха, штуцеры расположены под ламинаризатором.
Дополнительные опции
