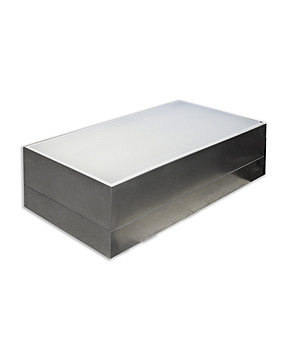

ФВМ активный 1200х600 мм (из нержавеющей стали) для работы с внешним пультом управления
Фильтромодуль предназначен для очистки воздуха в помещении установки путем принудительной рециркуляции воздуха помещения через встроенный НЕРА - фильтр. Также фильтромодуль создает однонаправленный (ламинарный) воздушный поток с однородной скоростью непосредственно над местом установки.

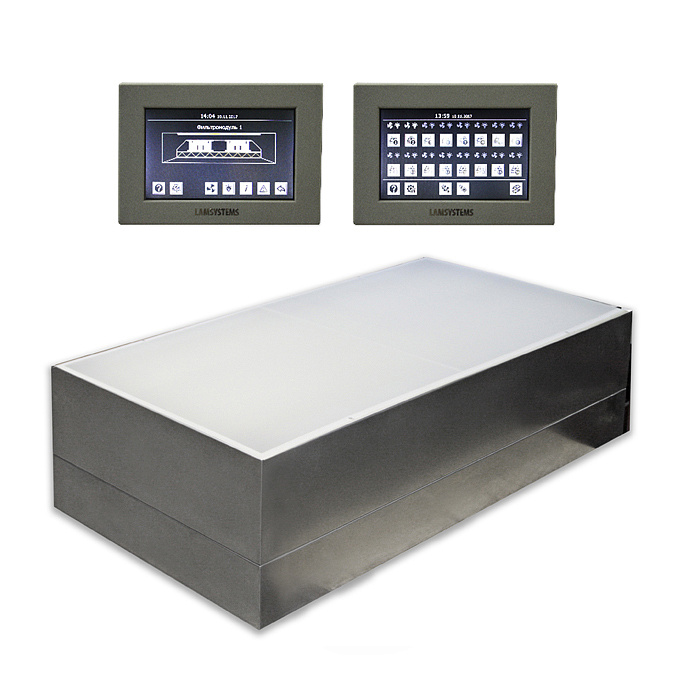

Фильтромодуль предназначен для работы с внешним пультом управления. Пульт управления входит в комплект поставки. С помощью пульта управления пользователь может самостоятельно задавать требуемый режим работы фильтромодуля по воздушному потоку и управлять вентиляторами, освещением. К данному фильтромодулю возможно дополнительно подключить группу до 15 шт. фильтромодулей . При этом будет возможно управлять всей группой из 16 шт. фильтромодулей, как единой системой, так и отдельно любым из фильтромодулей.
Дополнительные опции
При комплектации ФВМ турбулизаторами воздушного потока осуществляется перемешивание воздуха помещения чистым воздухом, выходящим из фильтромодуля.
- комплект состоит из двух турбулизаторов для установки в фильтровентиляционный модуль;
- турбулизатор выполнен из нержавеющей стали AISI 304;
Фильтромодуль предназначен для очистки воздуха в помещении установки путем принудительной рециркуляции воздуха помещения через встроенный НЕРА - фильтр. Также фильтромодуль создает однонаправленный (ламинарный) воздушный поток с однородной скоростью непосредственно над местом установки.
Фильтромодуль предназначен для работы с внешним пультом управления. Пульт управления входит в комплект поставки. С помощью пульта управления пользователь может самостоятельно задавать требуемый режим работы фильтромодуля по воздушному потоку и управлять вентиляторами, освещением. К данному фильтромодулю возможно дополнительно подключить группу до 15 шт. фильтромодулей . При этом будет возможно управлять всей группой из 16 шт. фильтромодулей, как единой системой, так и отдельно любым из фильтромодулей.
Параметры и размеры
Наименование изделия
Фильтровентиляционный модуль активный 1200х600 мм (из нержавеющей стали) для работы с внешним пультом управления
| Артикул | 2R-R.120-11 |
||
| Материал изготовления фильтромодуля | нержавеющая сталь |
||
| Габаритные размеры фильтромодуля (ШхГхВ), мм | 1200х600х315 |
||
| Масса, кг, не более | 51 |
||
Параметры электропитания ФВМ: |
|||
| - тип подключаемой электрической сети | (L +N +PE) |
||
| - частота, Гц | 50 |
||
| - номинальное напряжение, В | 220±10% |
||
Максимальная потребляемая мощность, Вт, не более |
340 |
||
Светодиодное освещение |
нет |
||
| Количество ступеней фильтрации | 2 (G4-H14) |
||
Класс предварительного фильтра по ГОСТ Р 71490-2024 |
G4 |
||
Класс конечного HEPA фильтра по ГОСТ Р 71176-2023 |
H14 |
||
Производительность фильтромодуля по «чистому» воздуху, м куб./час |
|||
1) значение, настроенное на предприятии-изготовителе |
1036 |
||
| 2) диапазон возможной регулировки | 933-1296 |
||
Средняя скорость потока воздуха, выходящего из фильтромодуля, на расстоянии 150 мм от поверхностиламинаризатора, м/с |
|||
| 1) значение, настроенное на предприятии-изготовителе | 0,40 |
||
| 2) диапазон возможной регулировки | 0,36-0,50 |
||
Габаритный чертеж
Стандартное исполнение
Корпус
- кожух фильтромодуль выполнен из нержавеющей стали 1,0 мм AISI304;
- для монтажа фильтромодуля на корпусе предусмотрены кронштейны;

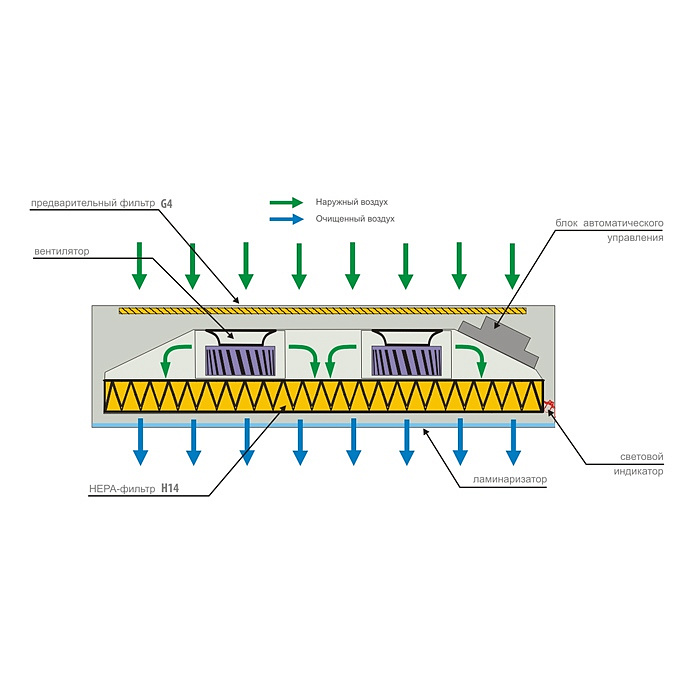

Система очистки воздуха, проходящего через фильтромодуль
- для предварительной очистки воздуха предусмотрен фильтр G4;
- для высокоэффективной очистки воздуха предусмотрен НЕРА-фильтр.
Элементы, формирующие воздушный поток на выходе фильтромодуля
- ламинаризатор воздушного потока, выполнен из мелкоячеистой полимерной сетки, которая натянута на алюминиевую рамку. Ламинаризатор входит в состав стандартной базовой комплектации фильтромодуля.
Элементы для проверки
- для проверки целостности установленного НЕРА-фильтра в фильтромодуле предусмотрены специальные штуцеры для отбора пробы воздуха, штуцеры расположены под ламинаризатором.
