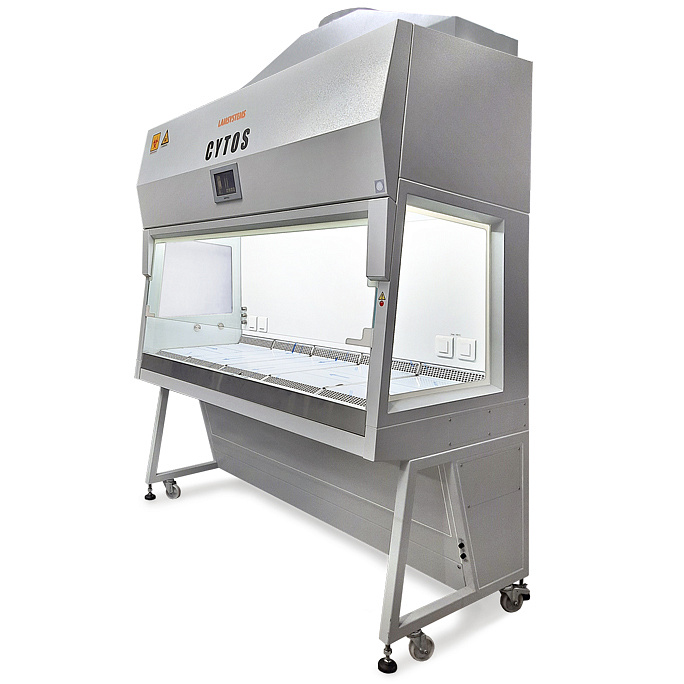

БМБ-II-«Ламинар-С»-1,8 SAVVY CYTOS
Бокс для работы с цитостатическими и цитотоксическими препаратами CYTOS обеспечивает защиту персонала от воздействия противоопухолевых (цитостатических и цитотоксических) препаратов, с которыми осуществляется работа .
Информационное письмо о боксах для работы с цитостатическими противоопухолевыми препаратами
Бокс предназначен для уменьшения риска заражения оператора при работе с патогенными агентами и микроорганизмами, передающимися воздушно-капельным путем, защиты окружающей среды, а также защиты продукта от внешнего загрязнения или перекрёстной контаминации
При работе с цитостатиками, психотропными веществами, метилметакрилатами, фенолами и формальдегидами, органическими растворителями, анилиновыми красителями помещение установки бокса должно соответствовать требованиям СанПиН 3.3686-21. При подключении бокса к системе вытяжной вентиляции, обеспечить производительность вытяжки 750–1000 м3/ч
Если данный бокс будет использоваться для работы с патогенными биологическими агентами (ПБА) и микроорганизмами высших (особо опасных) групп патогенности, то необходимо обязательно использовать защитный (противочумный) костюм соответствующего типа.
Дополнительные опции
- Приточные фильтры 860х530х78 мм - 2 шт.;
- Выпускные фильтр 1350х320х78 мм - 1 шт.
- класс ULPA-фильтров по ГОСТ Р 71176-2023 – U15
- эффективность по MPPS – 99,9995 %
- номинальный поток воздуха – 0,5 м/с
- начальный перепад давления при номинальном потоке воздуха – 128 Па
- защитный экран с одной стороны
- уплотнитель - с обеих сторон

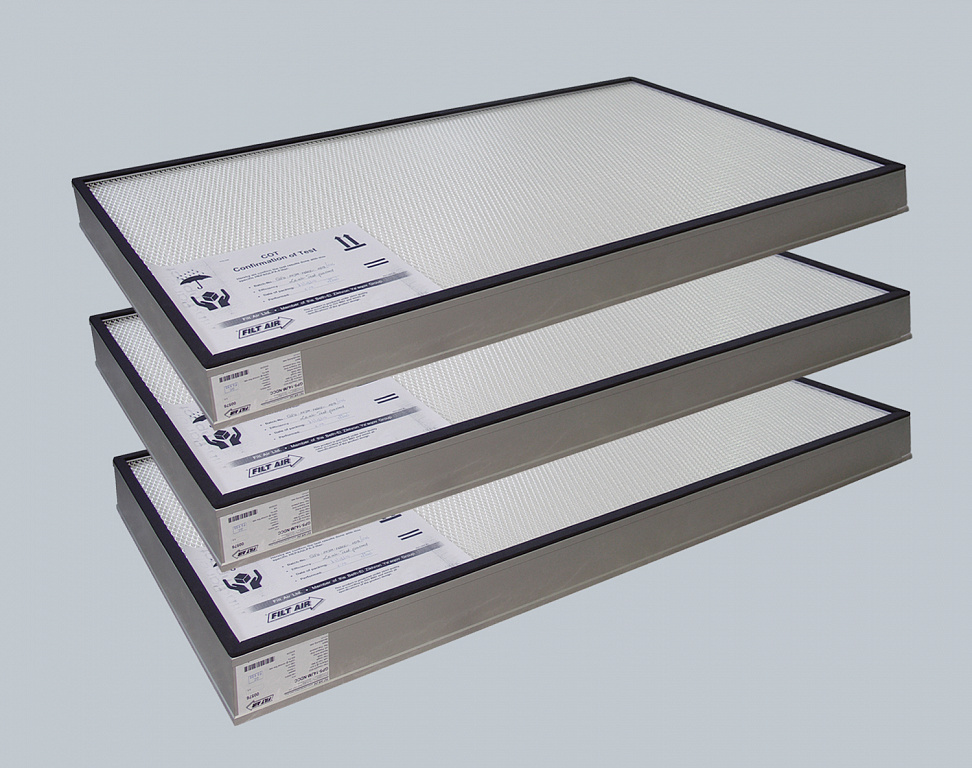

Состав:
- приточный фильтр 860х530х78 мм - 2 шт.;
- выпускной фильтр 1350х320х78 мм - 1 шт.
Описание НЕPA-фильтров:
- класс НЕPA-фильтров по ГОСТ Р 71176-2023 – Н14;
- эффективность по MPPS – 99,995 %;
- номинальный поток воздуха – 0,5 м/с;
- начальный перепад давления при номинальном потоке воздуха – 120-150 Па;
- защитный экран с одной стороны;
- уплотнитель - с обеих сторон;
- срок службы – 4 года*.
* в зависимости от условий эксплуатации
Стабилизатор напряжения однофазный настенный предназначен для поддержания стабильного однофазного напряжения питания нагрузок бытового и промышленного назначения 220В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности.
Бокс для работы с цитостатическими и цитотоксическими препаратами CYTOS обеспечивает защиту персонала от воздействия противоопухолевых (цитостатических и цитотоксических) препаратов, с которыми осуществляется работа .
Информационное письмо о боксах для работы с цитостатическими противоопухолевыми препаратами
Бокс предназначен для уменьшения риска заражения оператора при работе с патогенными агентами и микроорганизмами, передающимися воздушно-капельным путем, защиты окружающей среды, а также защиты продукта от внешнего загрязнения или перекрёстной контаминации
При работе с цитостатиками, психотропными веществами, метилметакрилатами, фенолами и формальдегидами, органическими растворителями, анилиновыми красителями помещение установки бокса должно соответствовать требованиям СанПиН 3.3686-21. При подключении бокса к системе вытяжной вентиляции, обеспечить производительность вытяжки 750–1000 м3/ч
Если данный бокс будет использоваться для работы с патогенными биологическими агентами (ПБА) и микроорганизмами высших (особо опасных) групп патогенности, то необходимо обязательно использовать защитный (противочумный) костюм соответствующего типа.
Параметры и размеры
Наименование изделия
Бокс микробиологической безопасности БМБ-II-«Ламинар-С»
по ТУ 32.50.50-010-51495026-2020
в исполнении: БМБ-II-«Ламинар-С»-1,8 (SAVVY CYTOS)
Регистрационное удостоверение № ФСР 2012/13259
(ЕРУЛ - Г004-00110-00/02927192) от 16.07.2026 г.
| Артикул изделия | 2R-B.005-18 |
Размеры корпуса бокса, мм, не более |
1800х770х1930* |
Размеры рабочей зоны, мм |
1705х470х660** |
| Масса бокса в сборе, кг, не более | 420 |
Параметры электропитания бокса: |
|
| - напряжение, В~ | 230±10% |
| - частота, Гц | 50 |
Потребляемая мощность бокса, Вт, не более: |
1500*** |
Допускаемая нагрузка на встроенные розетки, Вт, не более |
1000 |
Мощность лампы УФ-облучения, Вт |
30 |
Мощность лампы (светильника), Вт, не более |
78 |
* Высота корпуса бокса без учета колес, опор, крышки верхней, зонта вытяжного.
** Минимальное значение, измеренное от поверхности столешницы до ламинаризатора вблизи задней стенки рабочей камеры.
*** Мощность, потребляемая боксом в рабочем режиме при включенных вентиляторах и освещении (без учета нагрузки на встроенные розетки).
Характеристики
| Класс бокса согласно ГОСТ Р ЕН 12469 | II |
Тип бокса согласно СанПиН 3.3686 |
A2 |
| Характеристика потока воздуха в рабочей камере в области рабочей зоны бокса | нисходящий, однонаправленный (ламинарный) поток по всему сечению рабочей камеры без излишней турбулентности |
Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1 |
|
- по частицам размером больше или равным 0,5 мкм |
5 ИСО |
- по частицам размером больше или равным 5,0 мкм |
ИСО М (20; ≥ 5 мкм);LSAPC |
Класс НЕРА-фильтров, установленных в боксе, по ГОСТ Р 71176 |
H14* |
| Средняя скорость нисходящего воздушного потока в рабочей камере бокса, м/c | 0,35+0,05 |
| Средняя скорость потока воздуха, входящего в бокс через рабочий проем, м/с | 0,47±0,03 |
Освещенность рабочей зоны бокса (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее: |
|
- базовая величина согласно ГОСТ Р ЕН 12469 |
750 |
- величина, установленная на предприятии-изготовителе согласно ТУ 32.50.50-010-51495026-2020 |
1000 |
Устанавливаемый объём потока воздуха (в рабочей камере бокса в рабочем режиме), м³/ч |
1210-1245 |
Расход по воздуху, удаляемому из бокса, м³/ч |
548-623 |
Степень рециркуляции воздуха в боксе, % |
≈ 70 |
Уровень шума в рабочем режиме на расстоянии 1м от бокса (на уровне середины рабочего проема при рабочем положении переднего стекла), дБА, не более |
65** |
* Допускается установка ULPA-фильтров класса U15 по ГОСТ Р 71176.
** Уровень шума при измерении в существенно свободном звуковом поле над звукоотражающей плоскостью (уровень шума в реальных условиях эксплуатации зависит от размера помещения, расположения бокса и общего фонового шума и может изменяться в пределах 3-4 дБА). Данный параметр установлен для бокcов с установленными новыми (незасоренными) НЕРА-фильтрами.

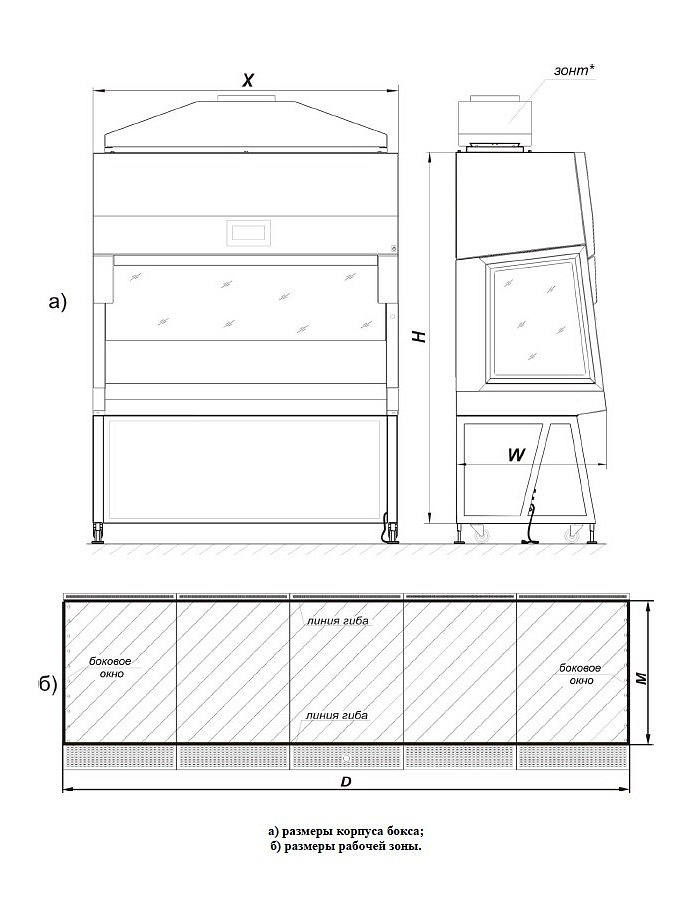

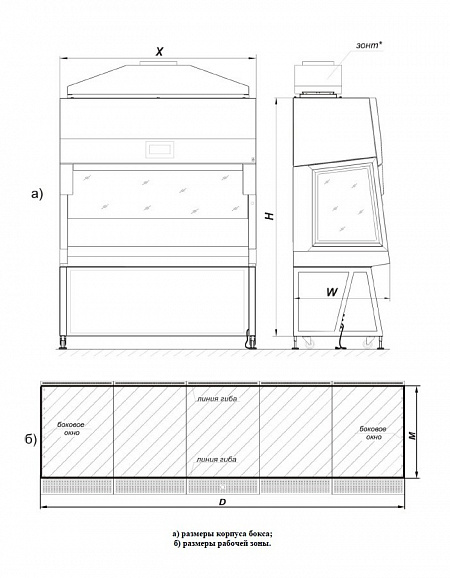

Габаритный чертеж

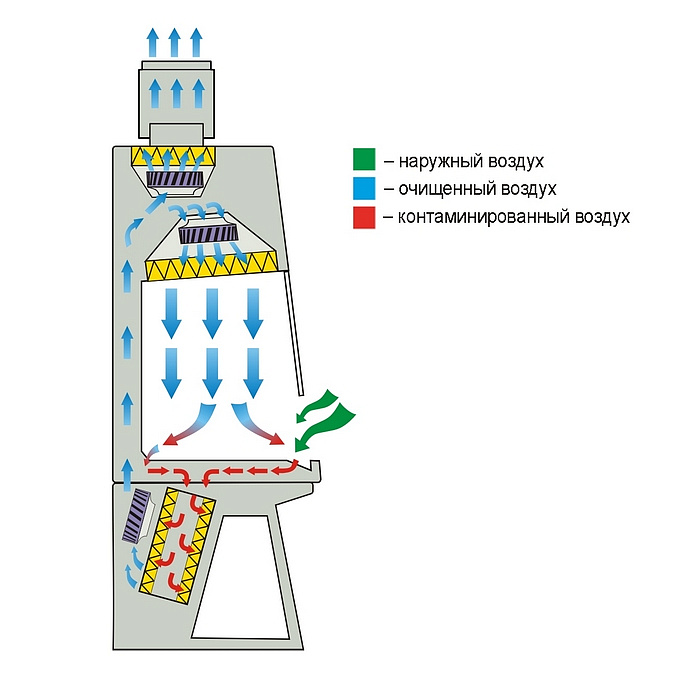

Схема воздушных потоков
Стандартное исполнение

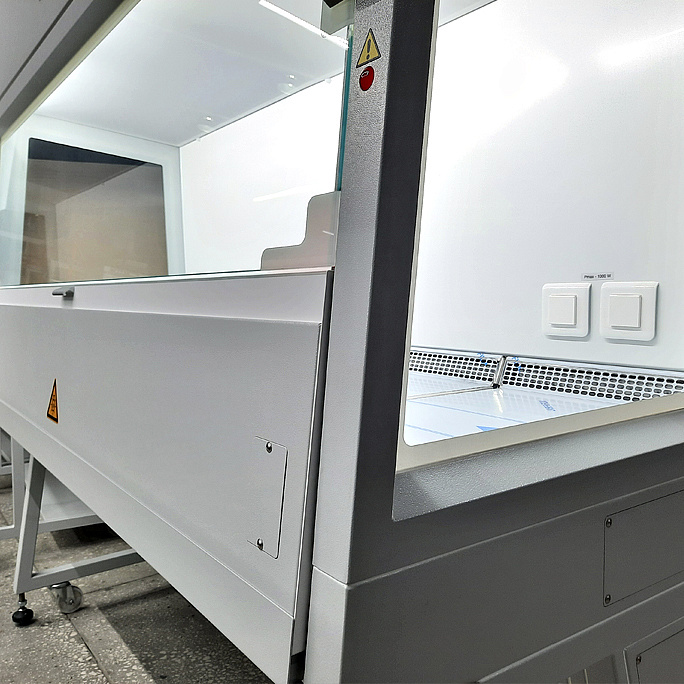

Рабочая камера
- лицевое стекло – распашное, материал стекла «триплекс», механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
- демпфер для предотвращения удара при закрытии лицевого стекла;
- закаленные боковые стекла;
- наклонная лицевая поверхность бокса;
- светодиодное освещение рабочей камеры;
- 4 розетки в рабочей камере бокса (на задней стенке, 2 розетки слева, 2 розетки справа);
- ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;
- комплект столешниц (5 секций) из нержавеющей стали (AISI 304) с воздухозаборными отверстиями;
- поддон под столешницей бокса выполнен из нержавеющей стали (AISI 304);
- 2 съемные подставки для рук из нержавеющей стали (AISI 304).

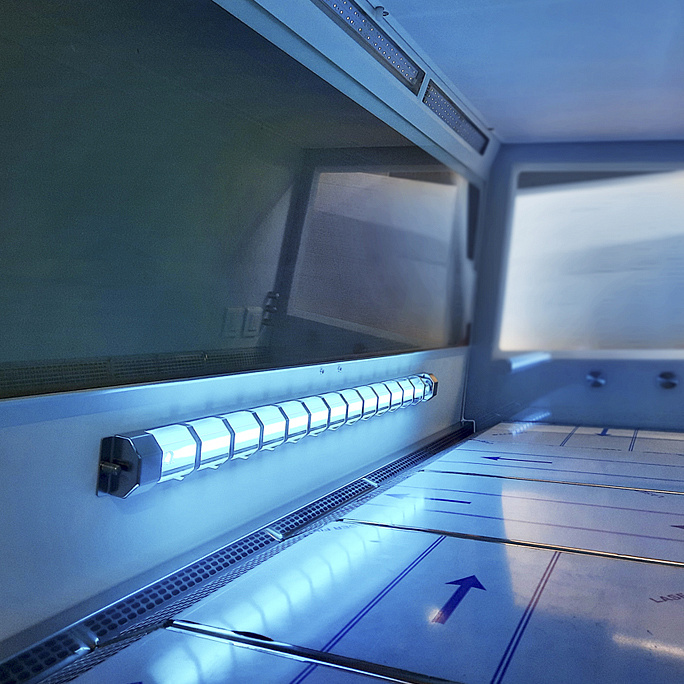

Блок УФ-облучения
- выдвижной (в нерабочем положении находится за пределами рабочей камеры, под ее основанием);
- металлическая защита лампы УФ-облучения;
- демпферы для предотвращения удара при опускании подъёмной заслонки рабочего проёма.
Система вентиляции
- для обеспечения движения потоков воздуха в боксе в верхнем фильтровентиляционном модуле установлены вентиляторы.
Элементы системы управления
- система электроавтоматики - микропроцессорная;
- пульт управления боксом - сенсорный;
- датчики параметров воздушных потоков;
- датчики положения лицевого стекла и блока УФ-облучения;
- индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение);
- индивидуальный предохранитель на розетки, установленные в рабочей камере;
- кабель питания несъемный.
Система очистки поступающего и удаляемого воздуха
Внутренний воздушный поток и удаляемый из бокса воздух проходят двойную фильтрацию, для этого установлены:
- два приточных НЕРА-фильтра Н14, расположенный над рабочей камерой;
- шесть предварительных цилиндрических НЕРА-фильтра Н14, установленные параллельно и расположенные под столешницей рабочей камеры;
- один выпускной НЕРА-фильтр Н14, расположенный в верхней вентиляционной камере.
Вытяжной зонт
- съемный вытяжной зонт для подключения бокса к системе активной вытяжной вентиляции,
- в зонте предусмотрен компенсационный зазор для исключения влияния работы системы вытяжной вентиляции на работу бокса.
Элементы для проверки целостности НЕРА-фильтров
- для проверки приточного, выпускного НЕРА-фильтров и предварительных цилиндрических НЕРА-фильтров - штуцеры слева на задней стенке рабочей камеры.
