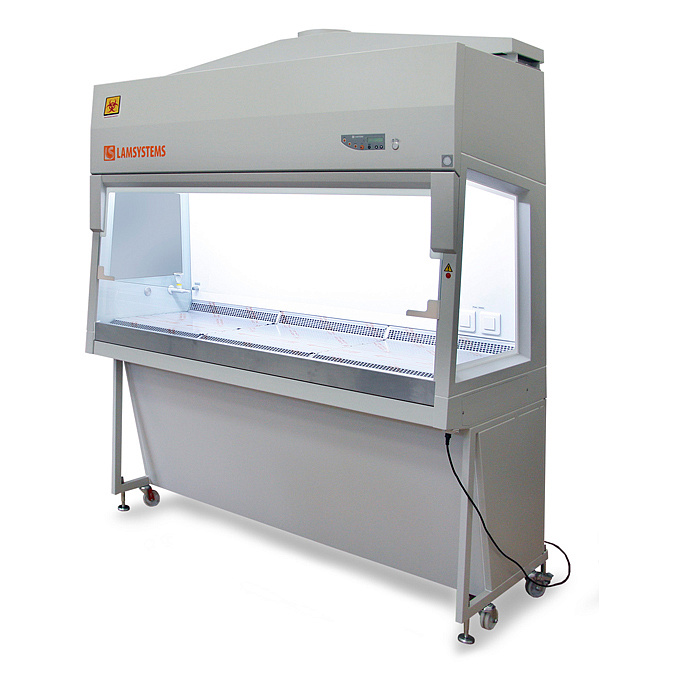

БМБ-II-«Ламинар-С»-1,8 NEOTERIC B2
Бокс микробиологической безопасности не обеспечивает защиту от токсичных химических веществ и радионуклидов, а также не удерживает запахи рабочих агентов.

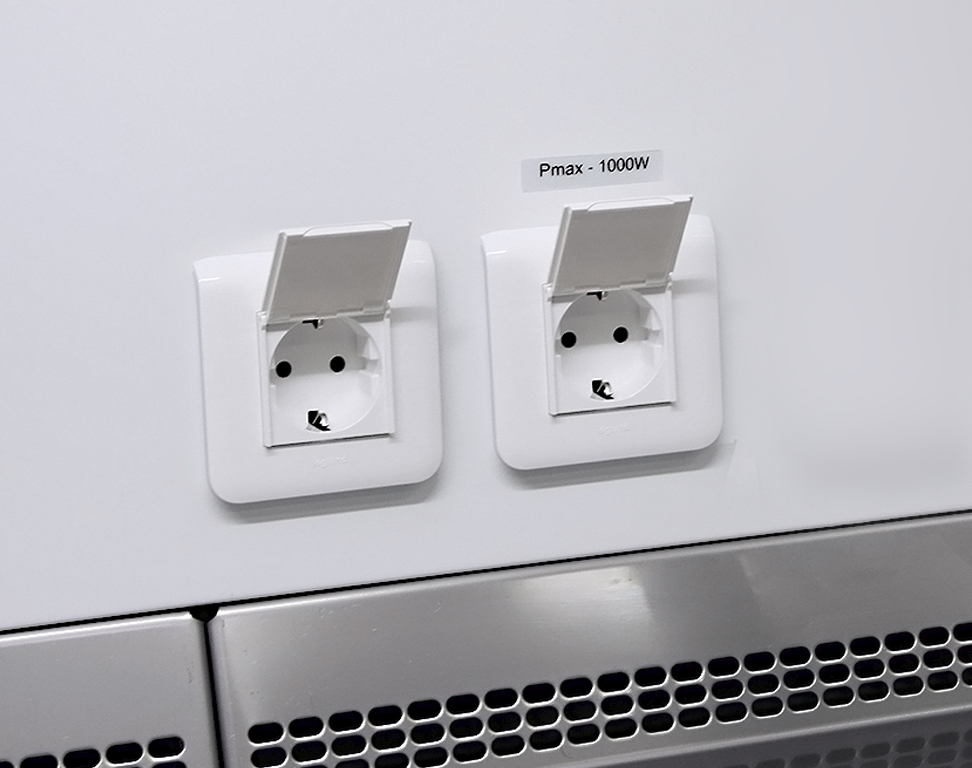

Дополнительные опции
- с заземлением;
- одинарная;
- плоской крышкой;
- защитные шторки в штепсельных отверстиях.
● с заземлением;
● одинарная;
● с плоской крышкой;
● защитные шторки в штепсельных отверстиях.
ВНИМАНИЕ! Совокупная допускаемая нагрузка на все блоки розеток (штатных и дополнительных),
установленных в бокс, остается равной значению, указанному в эксплуатационной документации на
бокс.
Бокс микробиологической безопасности не обеспечивает защиту от токсичных химических веществ и радионуклидов, а также не удерживает запахи рабочих агентов.
Параметры и размеры
Наименование изделия
Бокс микробиологической безопасности БМБ-II-«Ламинар-С»
по ТУ 32.50.50-010-51495026-2020 в исполнении:
БМБ-II-«Ламинар-С»-1,8 (NEOTERIC В2)
Регистрационное удостоверение № ФСР 2012/13259
(ЕРУЛ - Г004-00110-00/02927192) от 16.07.2026 г.
| Артикул изделия | 1R-B.003-18 |
| Размеры корпуса бокса*, мм, не более | 1800х810х1900 |
| Размеры рабочей зоны**, мм | 1705х455х640 |
| Масса бокса в сборе, кг, не более | 370 |
Параметры электропитания бокса: |
|
| - напряжение, В~ | 230±10% |
| - частота, Гц | 50 |
Потребляемая мощность бокса, Вт, не более: |
1000*** |
Допускаемая нагрузка на встроенные розетки, Вт, не более |
1000 |
Мощность лампы УФ-облучения, Вт |
30 |
Мощность лампы (светильника), Вт, не более |
78 |
* Ширина Х, Глубина W, Высота H (Высота бокса без учета колес, опор, зонта вытяжного)
** Ширина D, Глубина M, Высота (справочная величина)
*** Мощность, потребляемая боксом в рабочем режиме при включенных вентиляторах и освещении (без учета нагрузки на встроенные розетки).
Характеристики
Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1 |
|
- по частицам размером больше или равным 0,5 мкм |
5 ИСО |
- по частицам размером больше или равным 5,0 мкм |
ИСО М (20; ≥ 5 мкм);LSAPC |
| Класс бокса согласно ГОСТ Р ЕН 12469 | II |
Тип бокса согласно СанПиН 3.3686 |
B2 |
Класс НЕРА-фильтров, установленных в боксе, по ГОСТ Р 71176 |
H14* |
Класс фильтра грубой очистки, установленного в боксе, по ГОСТ Р 71490 |
G4 |
Средняя скорость нисходящего воздушного потока в рабочей камере бокса, м/c |
0,35+0,05 |
Средняя скорость потока воздуха, входящего в бокс через рабочий проем, м/с |
0,47±0,03 |
Устанавливаемый объём потока воздуха, м³/ч (в рабочей камере бокса в рабочем режиме) |
1070-1100 |
Расход по воздуху, удаляемому из бокса, м³/ч |
1590-1690 |
| Степень рециркуляции воздуха в боксе, % | без рециркуляции |
| Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее | |
- базовая величина согласно ГОСТ Р ЕН 12469 |
750 |
- величина, установленная на предприятии-изготовителе согласно ТУ 32.50.50-010-51495026-2020 |
2000 |
Уровень шума в рабочем режиме на расстоянии 1м от бокса (на уровне середины рабочего проема при рабочем положении переднего стекла), дБА, не более |
65** |
* Допускается установка ULPA-фильтров класса U15 по ГОСТ Р 71176
** Уровень шума при измерении в существенно свободном звуковом поле над звукоотражающей плоскостью (уровень шума в реальных условиях эксплуатации зависит от размера помещения, расположения бокса и общего фонового шума и может изменяться в пределах 3-4 дБА). Данный параметр установлен для бокcов с установленными новыми (незасоренными) НЕРА-фильтрами.

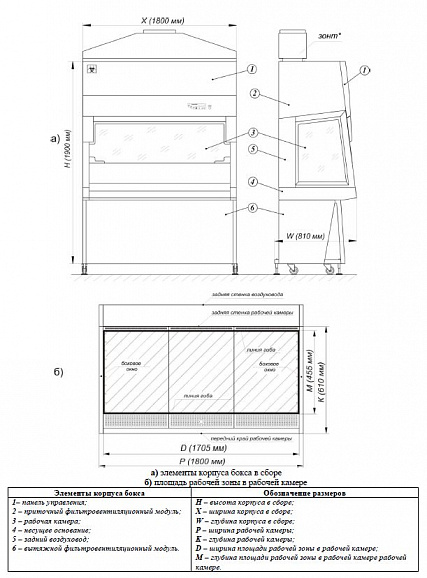

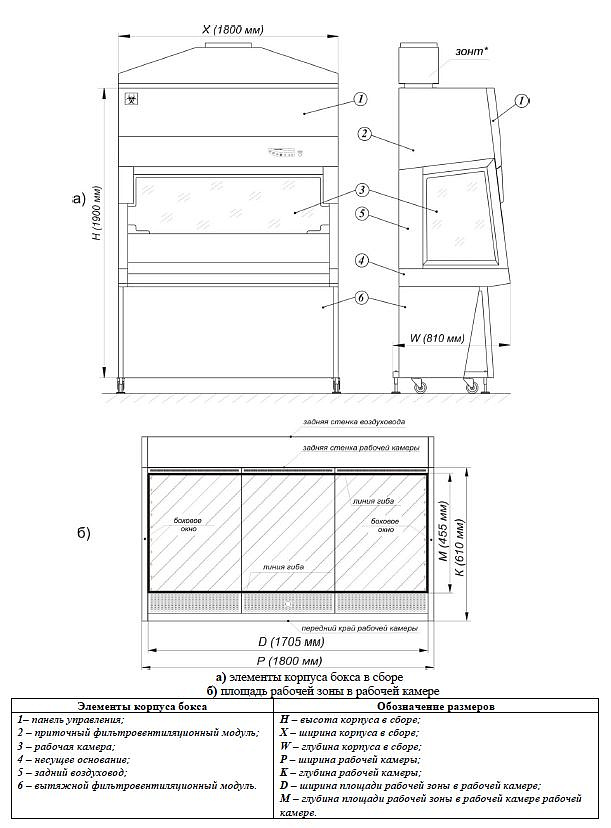

Габаритный чертеж

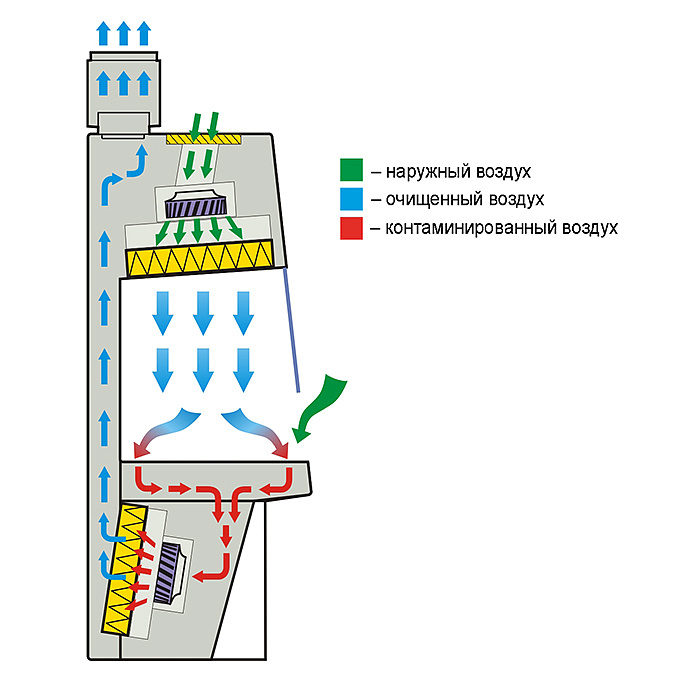

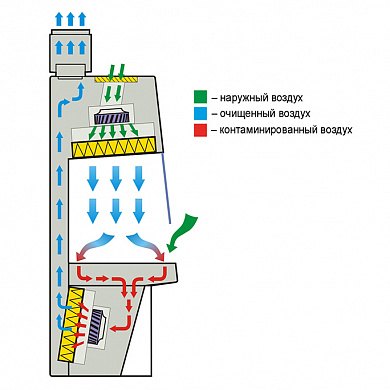

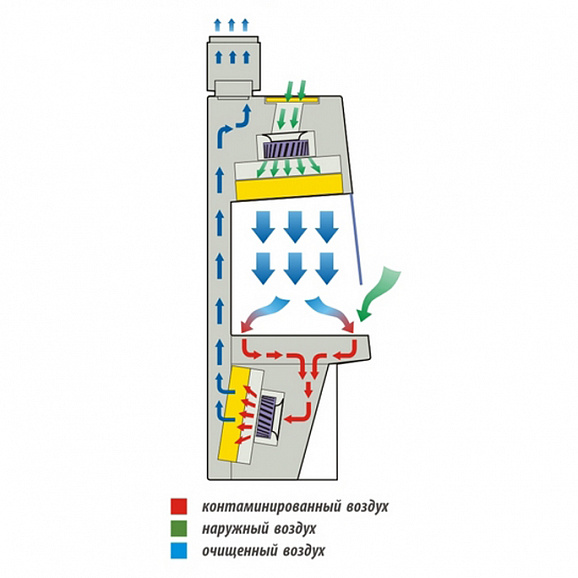

Схема воздушных потоков
Стандартное исполнение
Рабочая камера
- лицевое стекло – распашное, материал стекла «триплекс», механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
- демпферы для предотвращения удара при закрытии лицевого стекла;
- закаленные боковые стекла: слева - с отверстиями под краны, справа - сплошное;
- наклонная лицевая поверхность бокса;
- освещение рабочей камеры;
- 4 розетки в рабочей камере бокса: справа 2шт. + слева 2шт.;
- ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;
- комплект столешниц (три секции) из нержавеющей стали (AISI 304) с воздухозаборными отверстиями;
- поддон рабочей камеры из нержавеющей стали (AISI 304);
- два съемных подлокотника для рук из нержавеющей стали (AISI 304).
Блок УФ-облучения
- выдвижной (в нерабочем положении находится за пределами рабочей камеры, под ее основанием);
- металлическая защита лампы УФ-облучения;
Система очистки поступающего и удаляемого воздуха
- очистка воздуха, поступающего в рабочую камеру двухступенчатая: происходит через предварительный фильтр грубой очистки G4 и два приточных НЕРА-фильтра Н14, расположенных над рабочей камерой;
- очистка воздуха, удаляемого из бокса, происходит через два выпускных НЕРА-фильтра Н14, расположенных под основанием рабочей камеры;
- для движения воздушных потоков внутри бокса установлены вентиляторы;
- съемный вытяжной зонт для подключения бокса к системе активной вытяжной вентиляции, зонт снабжен компенсационным зазором для исключения влияния работы системы вытяжной вентиляции на работу бокса.
Элементы системы управления
- система электроавтоматики – микропроцессорная;
- пульт управления боксом – кнопочный с ЖК-дисплеем;
- электромагнитный считыватель и электромагнитные ключи доступа;
- датчики параметров воздушных потоков;
- датчики положения лицевого стекла и блока УФ-облучения;
- индивидуальный предохранитель на линию электрического питания основных функций бокса (освещение, вентилятор, УФ-облучение);
- индивидуальный предохранитель на розетки, установленные в рабочей камере;
- кабель питания съемный с фиксатором.
Элементы для проверки целостности выпускных НЕРА-фильтров
- встроенный штуцер для подачи тестового аэрозоля (расположен справа на наружной стенке вытяжного фильтровентиляционного модуля);
- встроенный штуцер отбора проб воздуха (расположен под защитной сеткой поддона);
- встроенный штуцер для интегрального измерения концентрации частиц после выпускных НЕРА – фильтров (расположен на задней стенке рабочей камеры);
- задняя панель вытяжной (нижней) вентиляционной камеры - съемная для свободного доступа к выпускному НЕРА-фильтру для сканирования.
Элементы для проверки целостности приточных НЕРА-фильтров
встроенный штуцер отбора проб воздуха (расположен под предварительным фильтром G4)
