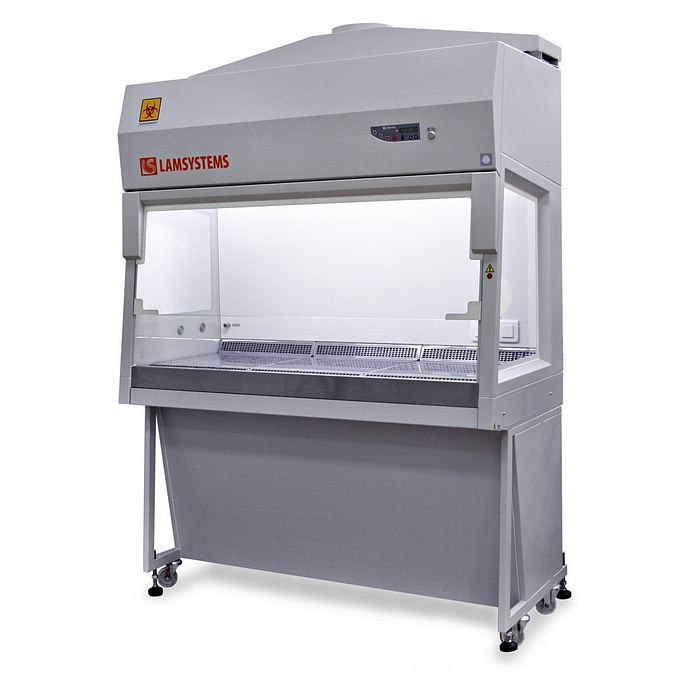

БМБ-II-«Ламинар-С»-1,5 NEOTERIC В2
Бокс микробиологической безопасности класс II тип B2 предназначен для уменьшения риска заражения оператора при работе с патогенными агентами и микроорганизмами, передающимися воздушно-капельным путем, защиты окружающей среды, а также защиты продукта от внешнего загрязнения или перекрёстной контаминации.
Бокс не обеспечивает защиту от летучих токсичных химических веществ и радионуклидов, а также не удерживает запахи рабочих агентов.
Дополнительные опции
- с заземлением;
- одинарная;
- плоской крышкой;
- защитные шторки в штепсельных отверстиях.
Бокс микробиологической безопасности класс II тип B2 предназначен для уменьшения риска заражения оператора при работе с патогенными агентами и микроорганизмами, передающимися воздушно-капельным путем, защиты окружающей среды, а также защиты продукта от внешнего загрязнения или перекрёстной контаминации.
Бокс не обеспечивает защиту от летучих токсичных химических веществ и радионуклидов, а также не удерживает запахи рабочих агентов.
Параметры и размеры
Наименование изделия
Бокс микробиологической безопасности БМБ-II-«Ламинар-С»
по ТУ 32.50.50-010-51495026-2020 в исполнении:
БМБ-II-«Ламинар-С»-1,5 (NEOTERIC В2)
Регистрационное удостоверение № ФСР 2012/13259
(ЕРУЛ - Г004-00110-00/02927192) от 16.07.2026 г.
| Артикул изделия | 1R-В.003-15 |
| Размеры корпуса бокса*, мм, не более | 1500х810х1900 |
| Размеры рабочей зоны**, мм | 1405х455х640 |
| Масса бокса в сборе, кг, не более | 310 |
| Параметры электропитания бокса: | |
| - напряжение, В~ | 230±10% |
| - частота, Гц | 50 |
| Потребляемая мощность бокса, Вт, не более: | 1000*** |
| Допускаемая нагрузка на встроенные розетки, Вт, не более | 1000 |
Мощность лампы УФ-облучения, Вт |
30 |
Мощность лампы (светильника), Вт, не более |
39 |
* Ширина Х, Глубина W, Высота H (Высота бокса без учета колес, опор, зонта вытяжного)
** Ширина D, Глубина M, Высота (справочная величина)
*** Мощность, потребляемая боксом в рабочем режиме при включенных вентиляторах и освещении (без учета нагрузки на встроенные розетки).
Характеристики
Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1 |
|
| -по частицам размером больше или равным 0,5 мкм | 5 ИСО |
| -по частицам размером больше или равным 5,0 мкм | ИСО М (20; ≥ 5 мкм);LSAPC |
| Класс бокса согласно ГОСТ Р ЕН 12469 | II |
Тип бокса согласно СанПиН 3.3686 |
B2 |
Класс НЕРА-фильтров, установленных в боксе, по ГОСТ Р 71176 |
H14* |
| Класс установленного фильтра грубой очистки по ГОСТ Р ЕН 779 | G4 |
| Средняя скорость нисходящего воздушного потока в рабочей камере бокса, м/c | 0,35+0,05 |
Средняя скорость потока воздуха, входящего в бокс через рабочий проем, м/с |
0,47±0,03 |
Устанавливаемый объём потока воздуха, м³/ч (в рабочей камере бокса в рабочем режиме) |
1008-1036 |
Расход по воздуху, удаляемому из бокса, м³/ч |
1267-1440 |
Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее |
|
- базовая величина согласно ГОСТ Р ЕН 12469 |
750 |
- величина, установленная на предприятии-изготовителе согласно ТУ 32.50.50-010-51495026-2020 |
2000 |
Уровень шума в рабочем режиме на расстоянии 1м от бокса (на уровне середины рабочего проёма при рабочем положении переднего стекла), дБА, не более |
65*** |
* допускается установка ULPA-фильтров класса U15 по ГОСТ Р 71176.
** значение экспериментально определено таким образом, чтобы работа системы вентиляции не влияла на работу бокса.
*** уровень шума при измерении в существенно свободном звуковом поле над звукоотражающей плоскостью (уровень шума в реальных условиях эксплуатации зависит от размера помещения, расположения бокса и общего фонового шума и может изменяться в пределах 3-4 дБА). Данный параметр установлен для бокcов с установленными новыми (незасоренными) НЕРА-фильтрами.

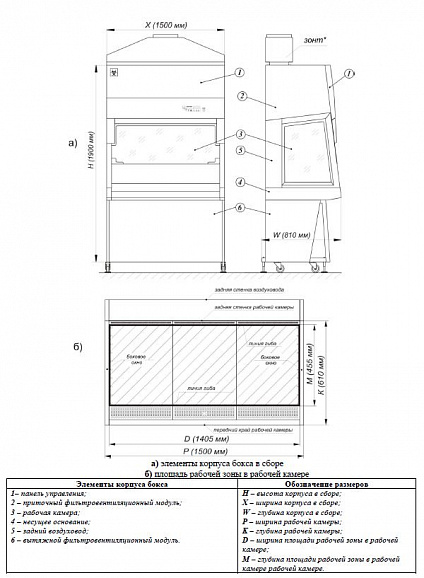

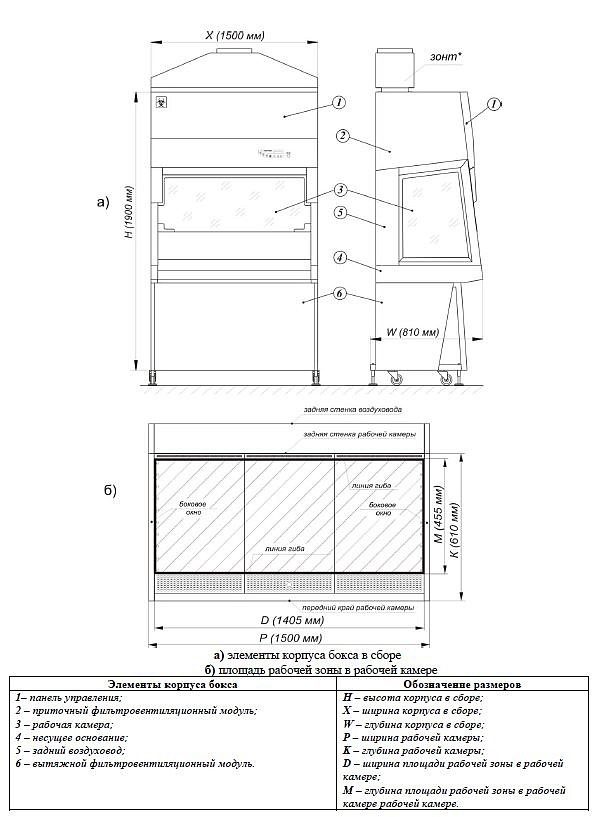

Габаритный чертеж

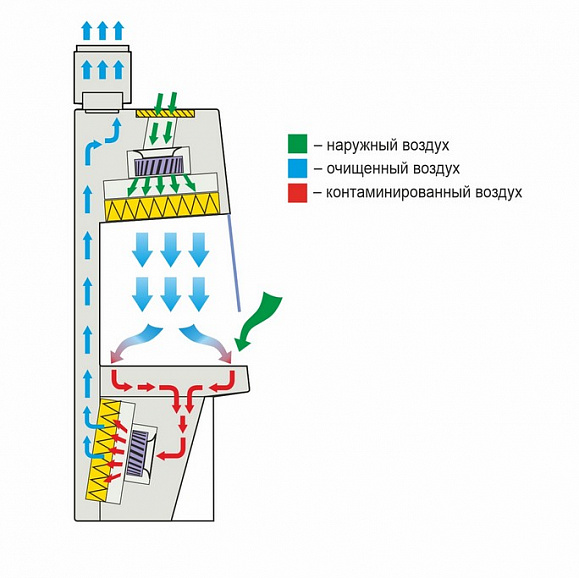

Схема воздушных потоков
Стандартное исполнение
Рабочая камера
- лицевое стекло – распашное, материал стекла «триплекс», механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
- демпфер для предотвращения удара при закрытии лицевого стекла;
- закаленные боковые стекла;
- наклонная лицевая поверхность бокса;
- светодиодное освещение рабочей камеры;
- 2 розетки в рабочей камере бокса (слева на задней стенке);
- ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;

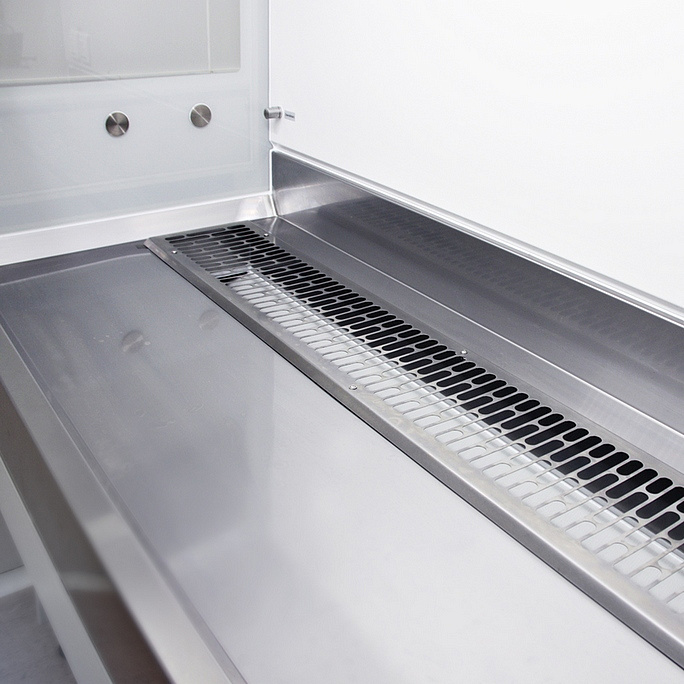

- комплект столешниц (три секции) из нержавеющей стали (AISI 304) с воздухозаборными отверстиями;
- поддон рабочей камеры из нержавеющей стали (AISI 304);
- съемный подлокотник из нержавеющей стали (AISI 304).
Блок УФ-облучения
- выдвижной (в нерабочем положении находится за пределами рабочей камеры, под ее основанием);
- металлическая защита лампы УФ-облучения.
Система подачи и удаления воздуха из бокса
- очистка воздуха, поступающего в рабочую камеру двухступенчатая: происходит через предварительный фильтр грубой очистки G4 и приточный НЕРА-фильтр Н14, расположенный над рабочей камерой;
- очистка воздуха, удаляемого из бокса, происходит через выпускной НЕРА-фильтр Н14, расположенный под основанием рабочей камеры;
- для движения воздушных потоков внутри бокса установлены вентиляторы;
- съемный вытяжной зонт для подключения бокса к системе активной вытяжной вентиляции, зонт снабжен компенсационным зазором для исключения влияния работы системы вытяжной вентиляции на работу бокса.
Элементы системы управления
- система электроавтоматики - микропроцессорная;
- пульт управления боксом кнопочный с ЖК-дисплеем;
- электромагнитный считыватель и электромагнитные ключи доступа;
- датчики параметров воздушных потоков;
- датчики положения лицевого стекла и блока УФ-облучения;
- индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение);
- индивидуальный предохранитель на розетки, установленные в рабочей камере;
- кабель питания съемный с фиксатором.
Элементы для проверки целостности выпускного НЕРА-фильтра
- встроенный штуцер для подачи аэрозоля перед выпускным НЕРА-фильтром (расположен на передней стенке вытяжного фильтровентиляционного модуля);
- встроенный штуцер для оценки концентрации аэрозоля перед выпускным НЕРА-фильтром (расположен на КВД вытяжного фильтровентиляционного модуля);
- встроенный штуцер для интегрального измерения концентрации частиц после выпускного НЕРА-фильтра (расположен на задней стенке рабочей камере).
Элементы для проверки целостности приточного НЕРА-фильтра
встроенный штуцер отбора проб воздуха для определения концентрации подаваемого аэрозоля перед приточным НЕРА – фильтром (расположен под предварительным фильтром G4);
