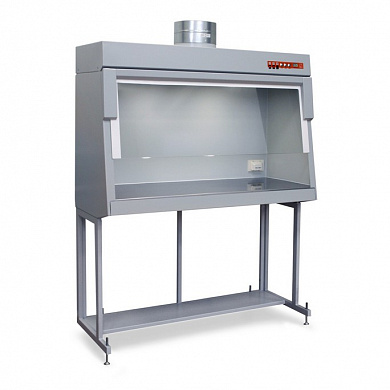

ШВ-"Ламинар-С"-1,3 с блоком УФО
Артикул: 1R-E.002-13
Лабораторный шкаф вытяжной ШВ-"Ламинар-С"-1,3 используется для защиты оператора в лабораториях различного профиля при работе с химически вредными и малотоксичными веществами с эффективным удалением их из рабочей зоны.
Шкаф предназначен для проведения исследований и работ, связанных с возникновением и распространением малотоксичных паров и газов, вредных для здоровья человека, для работы с веществами, требующими эффективного удаления побочных продуктов из рабочей зоны;
Шкаф не предназначен для работы с опасными и потенциально опасными патогенными агентами и микроорганизмами.
Версия для печати
Шкаф предназначен для проведения исследований и работ, связанных с возникновением и распространением малотоксичных паров и газов, вредных для здоровья человека, для работы с веществами, требующими эффективного удаления побочных продуктов из рабочей зоны;
Шкаф не предназначен для работы с опасными и потенциально опасными патогенными агентами и микроорганизмами.
Отрасли
Тип защиты
Виды работ
Вытяжной шкаф используется в составе с внешней вытяжной системой в клинических, диагностических, стоматологических и других подразделениях ЛПУ, в организациях Роспотребнадзора, ФМБА, пищевой промышленности и в других отраслях.
Дополнительные опции
Блок розеток дополнительный слева
Блок розеток с заземлением, горизонтальный, состоит из двух розеток, с крышками на каждой розетке.
Комплект для ШВ: металлорукав гофрированный Ø 250мм - 3м - 1 шт.; хомут быстросъемный - 2 шт.
Для подключения вытяжного шкафа к системе вытяжной вентиляции
Комплект для ШВ: металлорукав гофрированный Ø 250мм - 3м - 1 шт.; хомут быстросъемный - 2 шт.
Кран для горючего газа без электромагнитного клапана
- материал крана – латунь; материал ручки – полипропилен
- поверхность – порошковое эпоксидное покрытие
- подключение – резьба G1/2"
Кран для подачи воды
- кран для подачи воды из латуни
Кран для технических газов без электромагнитного клапана
- материал крана – латунь
- материал ручки – полипропилен
- поверхность – порошковое эпоксидное покрытие
- подключение – резьба G1/2"
Кран-вакуум без электромагнитного клапана
- материал крана – латунь; материал ручки – полипропилен
- поверхность – порошковое эпоксидное покрытие
- подключение – резьба G1/2"
Подставка тумба для шкафа вытяжного c вытяжкой
- две распашные дверцы с ручками;
- полки;
- магнитные защелки;
- выкручивающиеся опоры;
- вытяжная труба;
- карманы из нержавеющей стали на дверцах.
Подставка тумба для шкафа вытяжного без вытяжки
- две распашные дверцы с ручками;
- полки;
- магнитные защелки;
- выкручивающиеся опоры;
- карманы из нержавеющей стали на дверцах.
Смеситель лабораторный для воды
- Смеситель лабораторный для воды монтаж в стол цв.серый
- Соединение прямое обжим НР для медных труб 10х1/2
Столешница из искусственного камня для ШВ
Характеристики:
- искусственный камень - композитный материал,
- не выделяет веществ, вредных для здоровья человека,
- не подвергается гниению, не впитывает запахи и грязь,
- не изменяет свой цвет из-за воздействия солнечных лучей, не боится воды, не является материалом, на котором размножаются бактерии и микробы,
- способен выдерживать температуру до 160°С, удары, не портится вследствие воздействия УФ - излучения,
- не пористый - это не позволяет грязи проникать в его структуру, а значит, любое пятно легко отчистить,
- не горюч,
- срок службы столешниц может быть очень продолжительным, благодаря высокой износоустойчивости и стойкости к воздействию химических веществ,
- легко обрабатывается: его можно резать, шлифовать и сверлить.
Столешница из полипропилена для ШВ-1,3
– высокая прочность
– стойкость к низким и высоким температурам, устойчивость к температурным перепадам, стойкость к агрессивным средам
– экологическая безопасность
ШВ-"Ламинар-С"-1,3 с блоком УФО
Артикул: 1R-E.002-13
Лабораторный шкаф вытяжной ШВ-"Ламинар-С"-1,3 используется для защиты оператора в лабораториях различного профиля при работе с химически вредными и малотоксичными веществами с эффективным удалением их из рабочей зоны.
Шкаф предназначен для проведения исследований и работ, связанных с возникновением и распространением малотоксичных паров и газов, вредных для здоровья человека, для работы с веществами, требующими эффективного удаления побочных продуктов из рабочей зоны;
Шкаф не предназначен для работы с опасными и потенциально опасными патогенными агентами и микроорганизмами.
Шкаф предназначен для проведения исследований и работ, связанных с возникновением и распространением малотоксичных паров и газов, вредных для здоровья человека, для работы с веществами, требующими эффективного удаления побочных продуктов из рабочей зоны;
Шкаф не предназначен для работы с опасными и потенциально опасными патогенными агентами и микроорганизмами.
Параметры и размеры
Наименование изделия
Шкаф химический вытяжной ШВ-«Ламинар-С»-1,3
по ТУ 9452-011-51495026-2014
Регистрационное удостоверение Росздравнадзора № РЗН 2015/3553 от 25.01.2016
| Артикул изделия | 1R-E.002-13 |
| Габаритные размеры шкафа без подставки, мм, не более | 1315х600х1120 |
| Габаритные размеры подставки /ШхГхВ/, мм, не более | 1315х600х800 |
| Высота шкафа на подставке, мм, не более | 1920 |
| Размеры рабочей камеры, мм (ШхГхВ) | 1310х535х675 |
| Параметры электропитания шкафа | |
| - напряжение, В~ | 220±10% |
| - частота, Гц | 50±1 |
| Масса шкафа без подставки (нетто), кг, не более | 80 |
| Масса шкафа в сборе с подставкой (нетто), кг, не более | 98 |
| Потребляемая мощность шкафа (при скорости воздушного потока 0,55 м/с) без учета нагрузки на встроенные розетки, Вт, не более | 100 |
| Допускаемая нагрузка на встроенные розетки, Вт, не более | 1000 |
Характеристики
| Параметры воздушных потоков, обеспечиваемые шкафом: | |
| - объемный расход воздуха, удаляемого из рабочей камеры шкафа, м³/ч, не менее | 500 |
| - средняя скорость потока воздуха, входящего в шкаф через рабочий проем, м/с, не менее | 0,55 |
| Рекомендованные параметры производительности вытяжной системы, к которой будет подключен шкаф, для поддержания скорости не менее 0,7 м/с, в рабочем (переднем) проеме: | |
| - при работе с открытым лицевым стеклом, м³/ч, не менее | 1990 |
| - при работе с закрытым лицевым стеклом, м³/ч, не менее | 650 |
| Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны) , Лк, не менее | 1000 |
* Уровень звука при измерении в существенно свободном звуковом поле над звукоотражающей плоскостью (уровень звука в реальных условиях эксплуатации зависит от размера помещения, расположения бокса и общего фонового шума и может изменяться в пределах 3- 4 дБА).

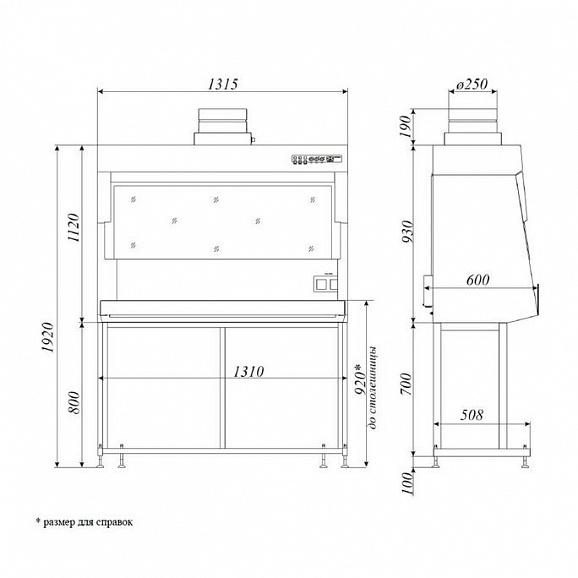

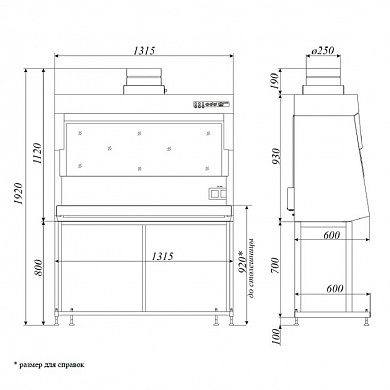

Габаритный чертеж

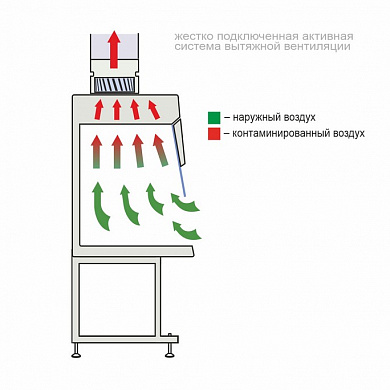

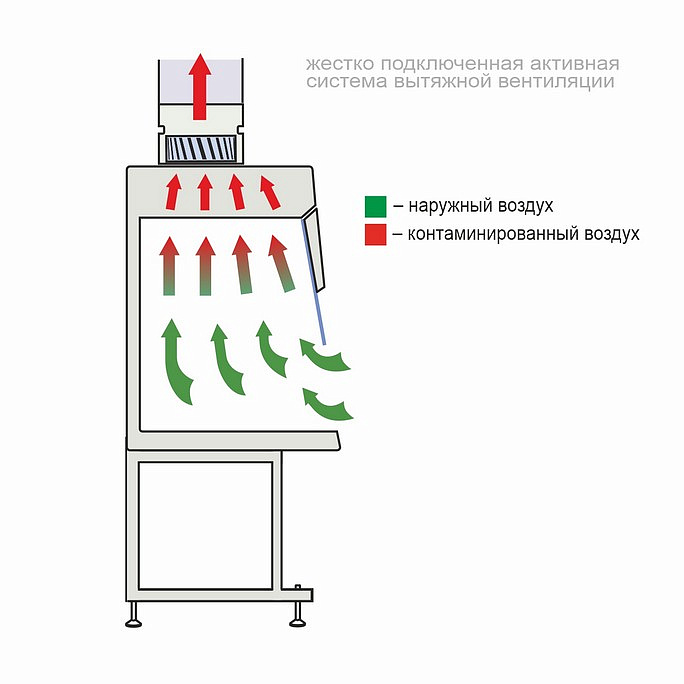

Схема воздушных потоков
Стандартное исполнение
Рабочая камера
- лицевое стекло – распашное, материал – закаленное стекло, механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовым амортизатором;
- металлические боковые панели;
- светодиодное освещение рабочей камеры;
- 2 розетки в рабочей камере шкафа (справа);
- столешница из нержавеющей стали (AISI 304).
Блок УФ-облучения
- блок УФ-облучения выдвижной, расположен под столешницей;
- металлическая защита лампы УФ-облучения
Элементы системы вытяжки воздуха из шкафа
- вытяжной вспомогательный вентилятор;
- обратный клапан с фланцем присоединения к вытяжной системе Ø 250 мм.
- для подключения шкафа к системе вытяжной вентиляции необходимо присоединить металлорукав гофрированный диаметром 250 мм к фланцу шкафа и входу системы вытяжной вентиляции, закрепить быстросъемными хомутами. Металлорукав гофрированный Ø 250 мм – 3 м – 1 шт. и хомуты быстросъемные – 2 шт. поставляются отдельно по дополнительному заказу (при необходимости).
Элементы системы управления
- клавишные выключатели с подсветкой: для включения питания шкафа, для включения освещения, для включения вентилятора.
- пульт управления УФ-облучением, оборудован антивандальными кнопками и таймером с семисегментным дисплеем.
Подставка
- подставка – рамочная с полкой для ног;
- для перемещения шкафа на подставке предусмотрены транспортировочные колеса;
- для стационарной установки шкафа на место эксплуатации предусмотрены винтовые опоры.
