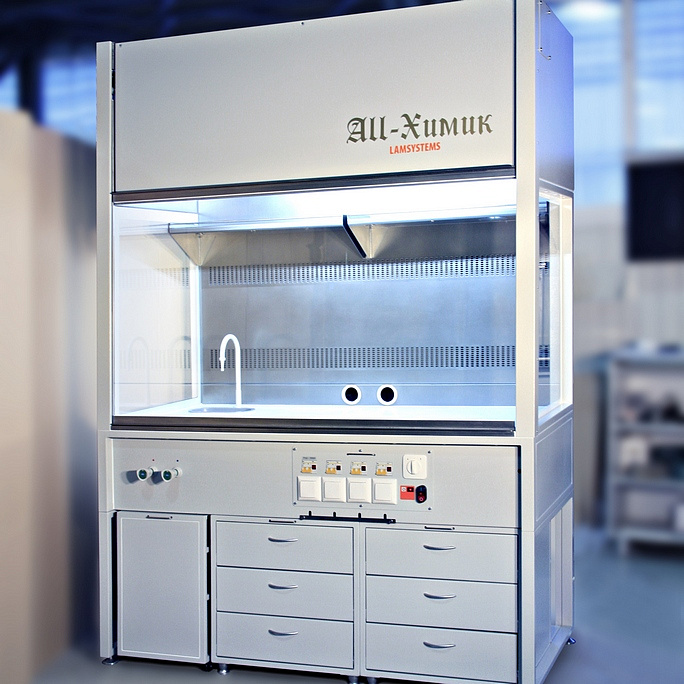

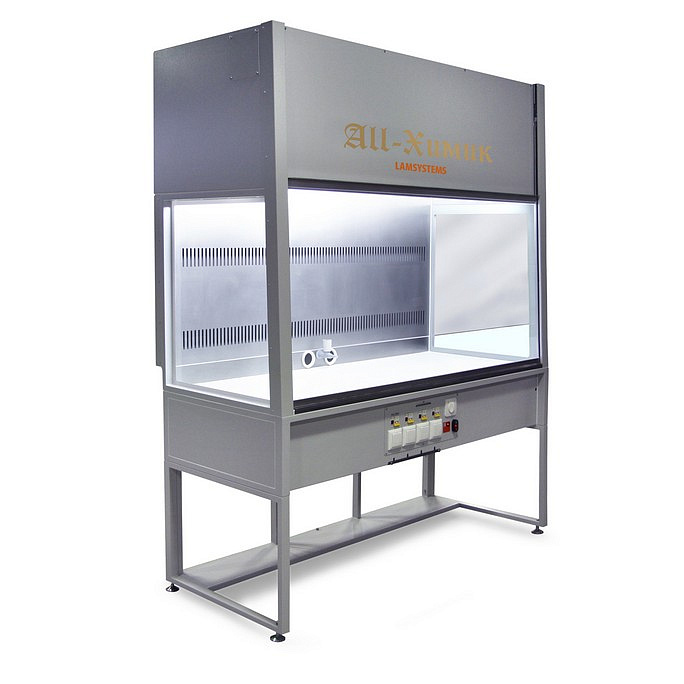

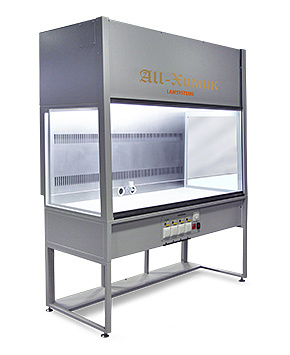

ШВ-"Ламинар-С"-1,6 ALL-ХИМИК
Артикул: 1R-E.003-16
Защита оператора при использовании в лабораториях различного профиля для работы с химически вредными и малотоксичными веществами с эффективным удалением их из рабочей зоны;
Проведение исследований и работ, связанных с возникновением и распространением малотоксичных паров и газов, вредных для здоровья человека, для работы с веществами, требующими эффективного удаления побочных продуктов из рабочей зоны;
Шкаф НЕ предназначен для работы с опасными и потенциально опасными патогенными агентами и микроорганизмами.
Версия для печати
Проведение исследований и работ, связанных с возникновением и распространением малотоксичных паров и газов, вредных для здоровья человека, для работы с веществами, требующими эффективного удаления побочных продуктов из рабочей зоны;
Шкаф НЕ предназначен для работы с опасными и потенциально опасными патогенными агентами и микроорганизмами.
Отрасли
Тип защиты
Виды работ
Вытяжной шкаф используется для проведения исследований и работ, связанных с возникновением и распространением малотоксичных паров и газов, вредных для здоровья человека, для работы с веществами, требующими эффективного удаления побочных продуктов из рабочей зоны.
Дополнительные стандартные опции
Комплект для ШВ: металлорукав гофрированный Ø 250мм - 3м - 1 шт.; хомут быстросъемный - 2 шт.
Для подключения вытяжного шкафа к системе вытяжной вентиляции
Комплект для ШВ: металлорукав гофрированный Ø 250мм - 3м - 1 шт.; хомут быстросъемный - 2 шт.
Кран для горючего газа без электромагнитного клапана
- материал крана – латунь; материал ручки – полипропилен
- поверхность – порошковое эпоксидное покрытие
- подключение – резьба G1/2"
Кран-вакуум без электромагнитного клапана
- материал крана – латунь; материал ручки – полипропилен
- поверхность – порошковое эпоксидное покрытие
- подключение – резьба G1/2"
Мойка-раковина из полипропилена в комплекте со сливным устройством (установка слева)
ВНИМАНИЕ! В состав опции входит ТОЛЬКО сама раковина.
- раковина (430х330х280мм)
- применение – для работы с агрессивными химическими соединениями
- материал – полипропилен.
Мойка-раковина из полипропилена в комплекте со сливным устройством (установка справа)
ВНИМАНИЕ! В состав опции входит ТОЛЬКО сама раковина
- раковина (430х330х280мм);
- применение – для работы с агрессивными химическими соединениями;
- материал – полипропилен.

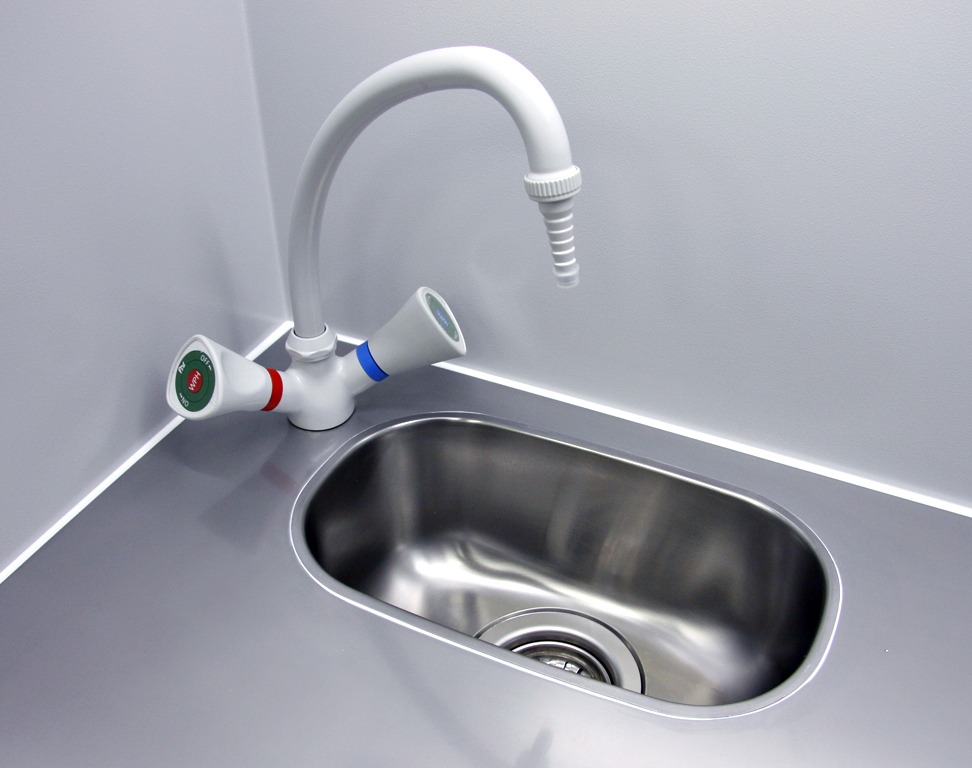

Мойка-слив из нержавеющей стали в комплекте со сливным устройством (установка слева)
- мойка – слив из нержавеющей стали, овальная 290х180х135 в комплекте со сливной арматурой.
Мойка-слив из нержавеющей стали в комплекте со сливным устройством (установка справа)
- мойка нерж. под столешницу овальная 180х340х130мм;
- сифон для мойки G 3 1/2"х40мм (без перелива с нерж. решеткой d-115мм);
- труба гибкая гофрированная 40х40/50.

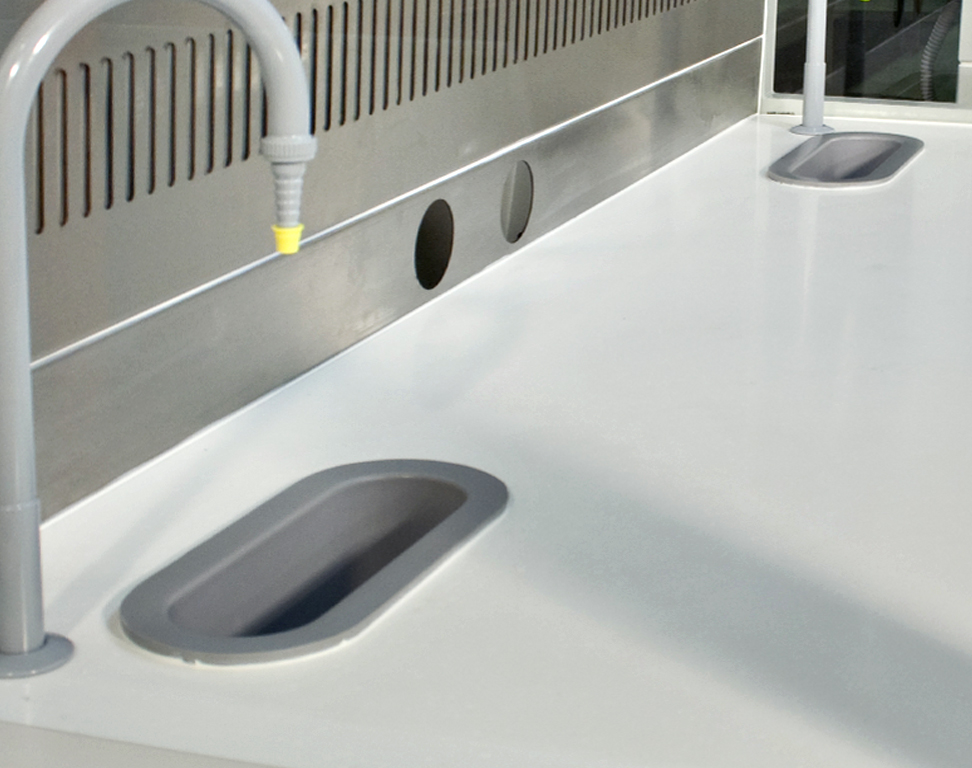

Мойка-слив из полипропилена в комплекте со сливным устройством (установка слева)
- раковина овальная (220х100х152мм), в комплекте со сливом;
- форма – овальный кубок;
- применение – для работы с агрессивными химическими соединениями;
- материал – полипропилен.

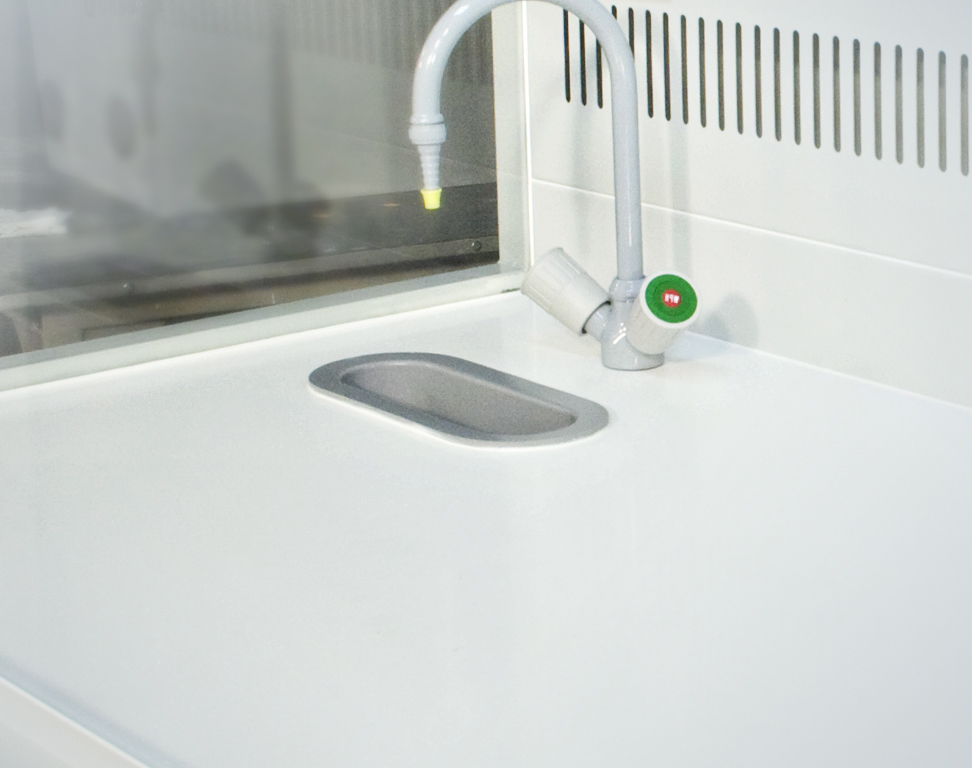

Мойка-слив из полипропилена в комплекте со сливным устройством (установка справа)
ВНИМАНИЕ! В состав опции входит ТОЛЬКО сама раковина
- раковина овальная (258х137х207мм);
- форма – овальный кубок;
- применение – для работы с агрессивными химическими соединениями;
- материал – полипропилен.
Панель боковая с двухуровневыми сдвижными стеклами (установка слева)
- панель выполнена из труб прямоугольного сечения
- в панель установлены двухуровневые, ударопрочные стекла, стойкие к УФ-облучению и к обработке дезинфицирующими растворами
- стекла на обоих уровнях сдвижные, позволяют открывать часть боковой панели для пропускания в шкаф водо-, газопроводов, вытяжек диаметром до 200 мм
Панель боковая с двухуровневыми сдвижными стеклами (установка справа)
- панель выполнена из труб прямоугольного сечения
- в панель установлены двухуровневые, ударопрочные стекла, стойкие к УФ-облучению и к обработке дезинфицирующими растворами
- стекла на обоих уровнях сдвижные, позволяют открывать часть боковой панели для пропускания в шкаф водо-, газопроводов, вытяжек диаметром до 200 мм
Патрубок-гусак с дистанционным управлением
- форма – гусак с не поворотным носиком;
- материал гусака – латунь; покрытие гусака – эпоксидное порошковое покрытие;
- применение – для работы с горячей или холодной водой;
- материал внутренних деталей фронтального вентиля – латунь-медь, материал ручки вентиля - полипропилен;
- максимальная рабочая нагрузка на вентиль – 10 бар. подключение – наружная резьба G1/2".

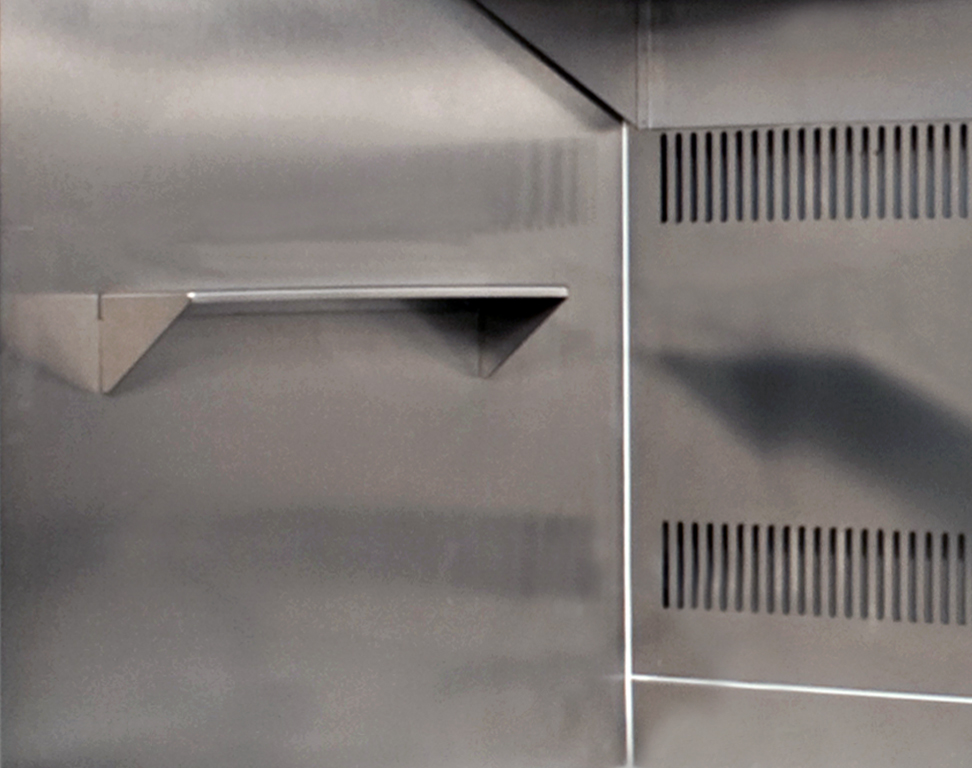

Полка на боковой рамке (установка слева)
- грузоподъемность – 8 кг
- материал – нержавеющая сталь
- устанавливается только на глухую боковую панель из нержавеющей стали

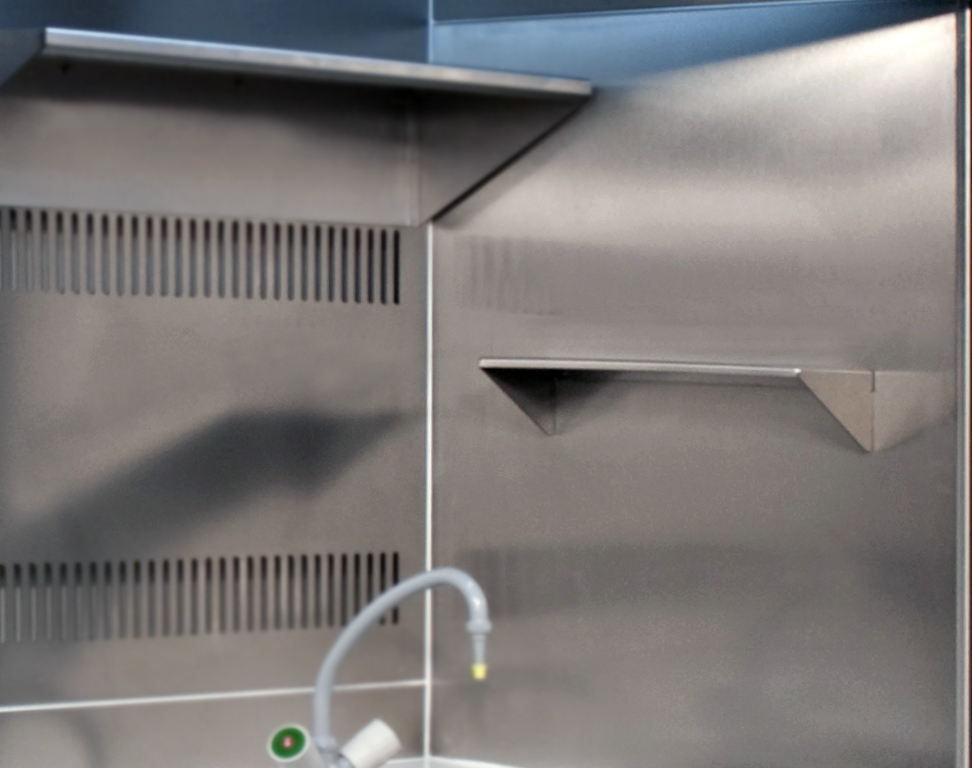

Полка на боковой рамке (установка справа)
- грузоподъемность – 8 кг
- материал – нержавеющая сталь
- устанавливается только на глухую боковую панель из нержавеющей стали

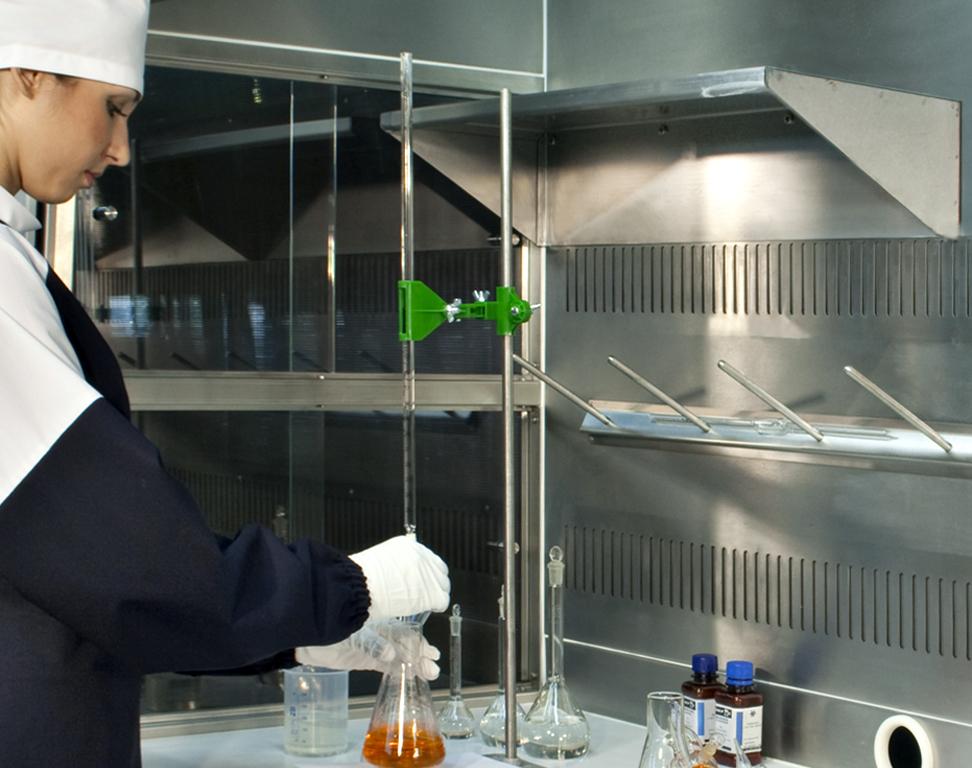

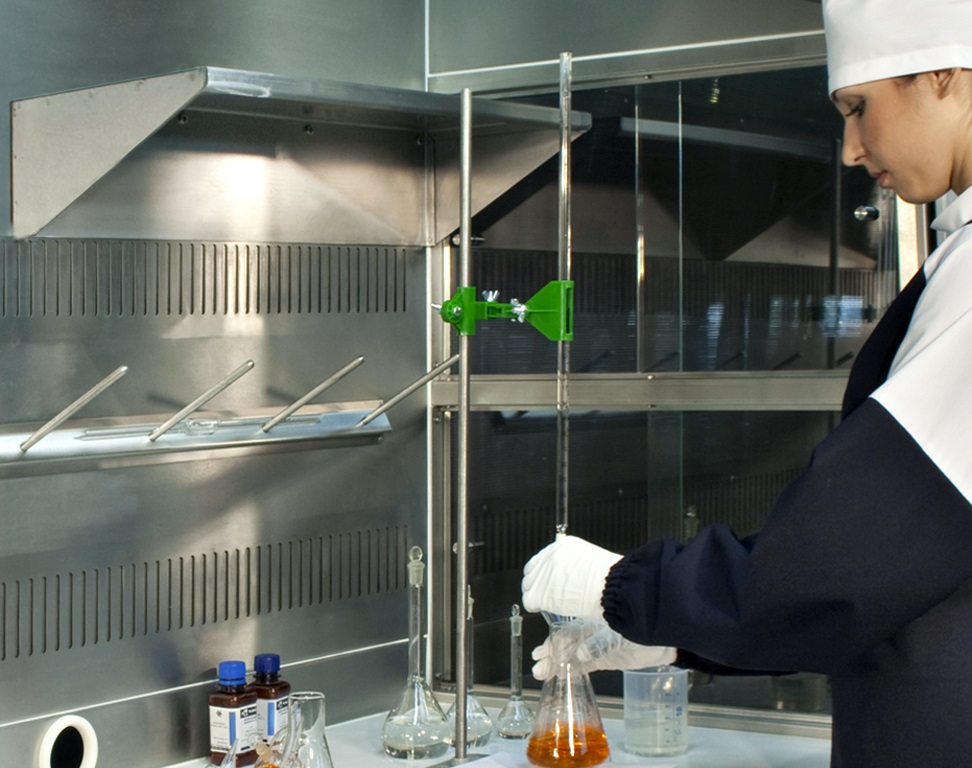

Полка съемная (установка слева и справа)
- грузоподъемность – 8 кг
- материал – нержавеющая сталь
- место установки – задняя стенка рабочей камеры
Смеситель лабораторный для воды
- Смеситель лабораторный для воды монтаж в стол цв.серый
- Соединение прямое обжим НР для медных труб 10х1/2

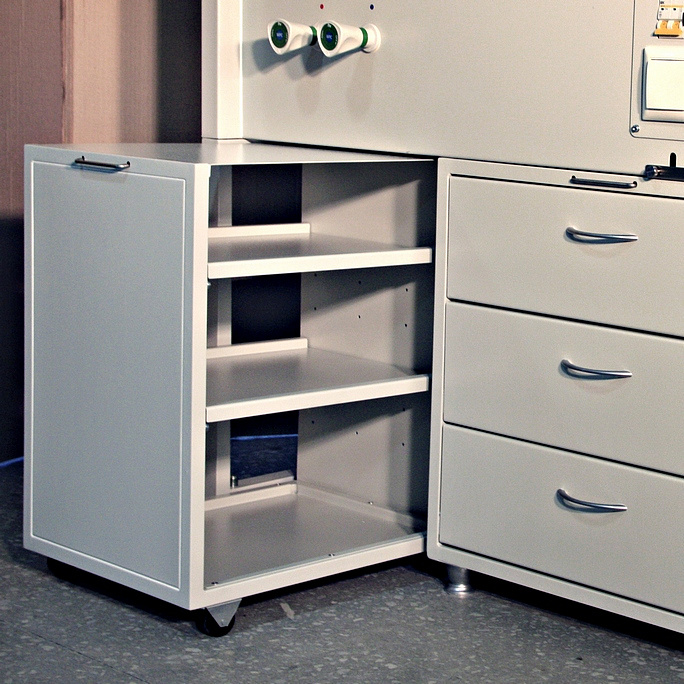

Тумба выкатная с полками
- материал – сталь с порошковым покрытием, стойким к воздействию УФ- облучения и к обработке дезинфицирующими растворами;
- исполнение – три открытых полки, тумба установлена на ролики.

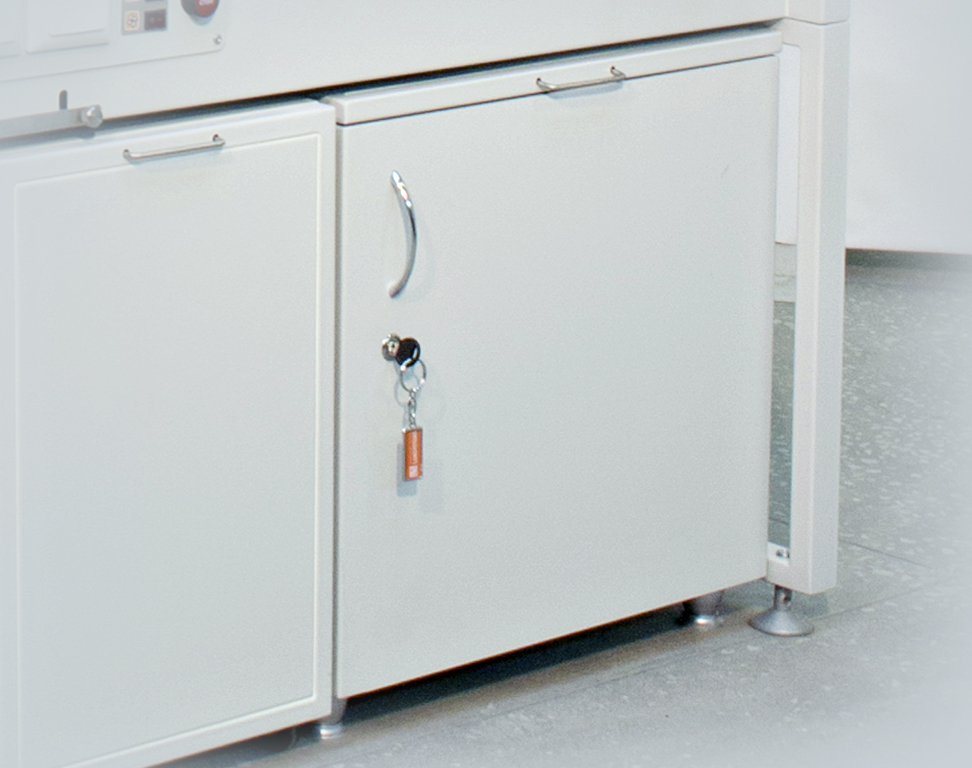

Тумба выкатная с распашной дверкой (установка слева)
- исполнение: левое открытие дверки, дверка запирается на ключ, внутри расположена полка, тумба установлена на опоры и ролики
- материал – сталь с порошковым покрытием, стойким к воздействию УФ- облучения и к обработке дезинфицирующими растворами
Тумба выкатная с распашной дверкой (установка справа)
- материал – сталь с порошковым покрытием, стойким к воздействию УФ-облучения и к обработке дезинфицирующими растворами;
- исполнение – правое открытие дверки, дверка запирается на ключ, внутри расположена полка, тумба установлена на опоры и ролики.
Тумба выкатная с ящиками
- исполнение: три выдвижных ящика, тумба установлена на опоры и ролики
- материал –сталь с порошковым покрытием, стойким к воздействию УФ-облучения и к обработке дезинфицирующими растворами.
Тумба выкатная с лотком 360х460х580 (нержавеющая сталь)
- материал – нержавеющая сталь , стойким к воздействию УФ-облучения и к обработке дезинфицирующими растворами;
- исполнение – открытый лоток, тумба установлена на ролики.
Тумба выкатная с лотком 380х460х580 (порошковое покрытие)
- материал – сталь с порошковым покрытием, стойким к воздействию УФ- облучения и к обработке дезинфицирующими растворами;
- исполнение – открытый лоток, тумба установлена на ролики.
Тумба выкатная с лотком 560х460х580 (порошковое покрытие)
- материал – сталь с порошковым покрытием, стойким к воздействию УФ-облучения и к обработке дезинфицирующими растворами;
- исполнение – открытый лоток, тумба установлена на ролики.
УФ-облучение рабочей камеры стационарное
Для уничтожения или дезактивация патогенных микроорганизмов, а так же использование в ряде фотохимических процессов.
- лампа специального назначения (бактерицидная) UVC TIBERA T8 30W (G13) LEDVANCE;
- расположение – передняя сторона свода рабочей камеры;
- срок полезного использования – 8000 час;
- поток УФ–С излучения – 12 Вт;
- мощность лампы УФ-излучения – 30 Вт.
ШВ-"Ламинар-С"-1,6 ALL-ХИМИК
Артикул: 1R-E.003-16
Защита оператора при использовании в лабораториях различного профиля для работы с химически вредными и малотоксичными веществами с эффективным удалением их из рабочей зоны;
Проведение исследований и работ, связанных с возникновением и распространением малотоксичных паров и газов, вредных для здоровья человека, для работы с веществами, требующими эффективного удаления побочных продуктов из рабочей зоны;
Шкаф НЕ предназначен для работы с опасными и потенциально опасными патогенными агентами и микроорганизмами.
Проведение исследований и работ, связанных с возникновением и распространением малотоксичных паров и газов, вредных для здоровья человека, для работы с веществами, требующими эффективного удаления побочных продуктов из рабочей зоны;
Шкаф НЕ предназначен для работы с опасными и потенциально опасными патогенными агентами и микроорганизмами.
Параметры и размеры
Наименование изделия
Шкаф химический вытяжной ШВ-«Ламинар-С»-1,6 по ТУ 9452-011-51495026-2014
Регистрационное удостоверение Росздравнадзора № РЗН 2015/3553 от 25.01.2016
| Артикул изделия | 1R-E.003-16 |
| Габаритные размеры шкафа с подставкой (с поднятым стеклом) /ШхГхВ/, мм, не более | 1605х810х2505 |
| Габаритные размеры шкафа с подставкой (с опущенным стеклом) /ШхГхВ/, мм, не более | 1605х810х2335 |
| Размеры рабочей камеры, мм (ШхГхВ) | 1505х685х800 |
| Масса шкафа в сборе с подставкой (нетто), кг, не более | 370 |
| Мощность, потребляемая шкафом (без учета нагрузки на блоки розеток), Вт, не более | 300 |
| Максимально допустимая совокупная нагрузка на блоки розеток, Вт, не более | 2500 |
Характеристики
| Рекомендованные параметры производительности вытяжной системы, к которой будет подключен шкаф, для поддержания скорости не менее 0,7 м/с, в рабочем (переднем) проеме: | |
| - при работе с открытым лицевым стеклом, м³/ч, не менее | 1330 |
| – при работе с максимально открытым лицевым стеклом, м³/ч, не менее | 3000 |
| Максимальная продолжительность непрерывного рабочего цикла электрического стеклоподъемника, мин, не более | 4 |
Освещенность рабочей зоны, Лк, не менее |
1000* |
*- интегральное значение, определенное по всей площади рабочей зоны.

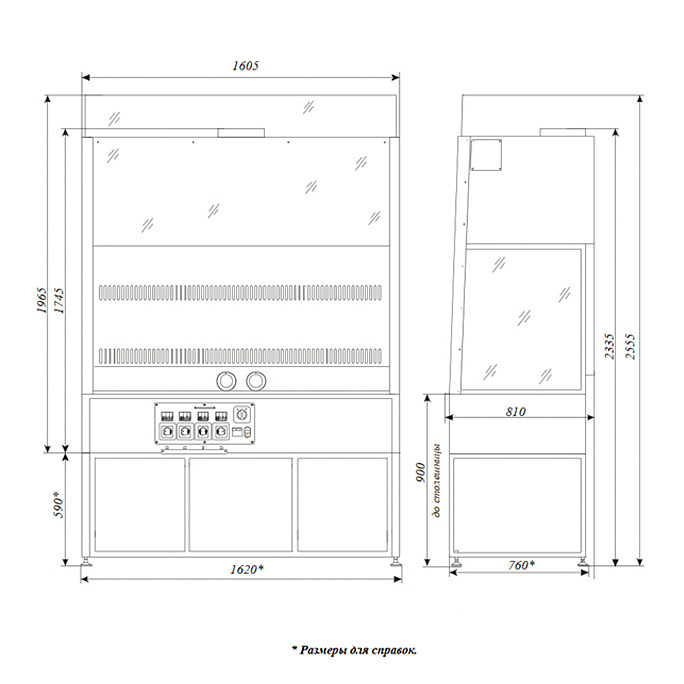

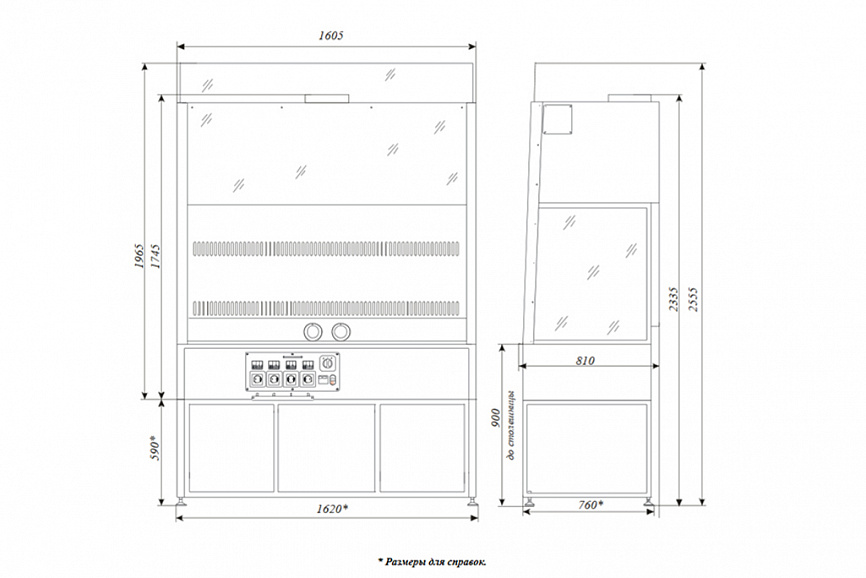

Габаритный чертеж

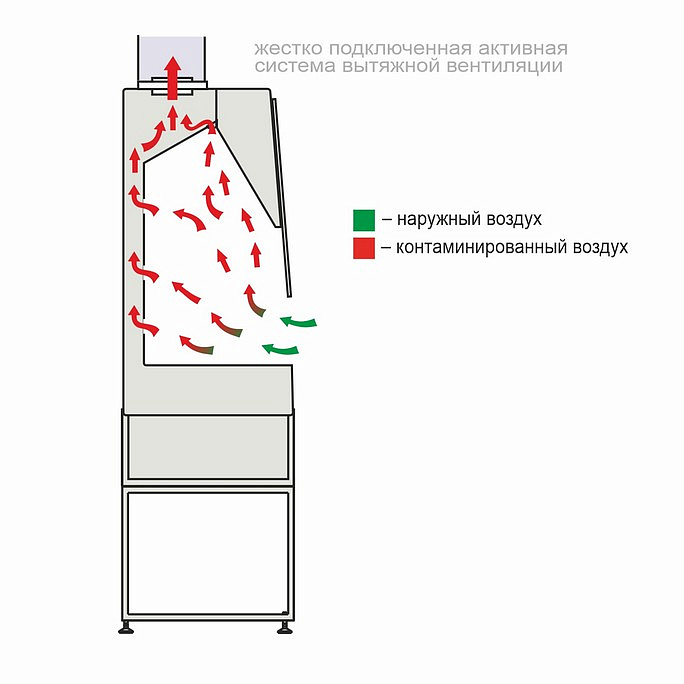

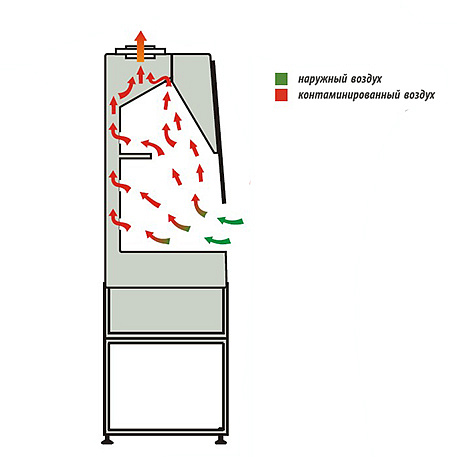

Схема воздушных потоков
Стандартное исполнение
Элементы рабочей камеры
- лицевое стекло – подъемное, материал – закаленное стекло, бронированное пленкой;
- боковые панели из закаленного стекла;
- задняя стенка выполнена из нержавеющей стали AISI 304;
- освещение рабочей камеры - светодиодное;
- столешница из искусственного камня;
- забор воздуха с трех уровней.
Элементы системы вытяжки воздуха из шкафа
- обратный клапан с фланцем Ø 250 мм для присоединения к вытяжной системе.
Элементы системы управления и питания
- для включения питания шкафа установлен кнопочный выключатель с индикатором включения;
- для включения автономных розеток установлены автоматические выключатели с индикатором включения;
- для подъема/опускания лицевого стекла установлен поворотный выключатель.
Подставка
- подставка – рамочная с полкой для ног;
- для стационарной установки шкафа на место эксплуатации предусмотрены винтовые опоры.
