ШВ-"Ламинар-С"-1,5
Артикул: 1R-E.001-15
Защита оператора при использовании в лабораториях различного профиля для работы с химически вредными и малотоксичными веществами с эффективным удалением их из рабочей зоны.
Вытяжной шкаф не предназначен для работы с опасными и потенциально опасными патогенными агентами и микроорганизмами.
Версия для печати
Вытяжной шкаф не предназначен для работы с опасными и потенциально опасными патогенными агентами и микроорганизмами.
Отрасли
Тип защиты
Виды работ
Вытяжной шкаф используется в клинических, диагностических, стоматологических и других подразделениях ЛПУ, в организациях Роспотребнадзора, ФМБА, пищевой промышленности и в других отраслях.
Дополнительные опции
Блок розеток дополнительный слева
Блок розеток с заземлением, горизонтальный, состоит из двух розеток, с крышками на каждой розетке.
Комплект для ШВ: металлорукав гофрированный Ø 250мм - 3м - 1 шт.; хомут быстросъемный - 2 шт.
Для подключения вытяжного шкафа к системе вытяжной вентиляции
Комплект для ШВ: металлорукав гофрированный Ø 250мм - 3м - 1 шт.; хомут быстросъемный - 2 шт.
Кран для горючего газа без электромагнитного клапана
- материал крана – латунь; материал ручки – полипропилен
- поверхность – порошковое эпоксидное покрытие
- подключение – резьба G1/2"
Кран для подачи воды
- кран для подачи воды из латуни
Кран для технических газов без электромагнитного клапана
- материал крана – латунь
- материал ручки – полипропилен
- поверхность – порошковое эпоксидное покрытие
- подключение – резьба G1/2"
Кран-вакуум без электромагнитного клапана
- материал крана – латунь; материал ручки – полипропилен
- поверхность – порошковое эпоксидное покрытие
- подключение – резьба G1/2"
Мойка-слив из нержавеющей стали в комплекте со сливным устройством и смесителем в столешнице из искусственного камня (установка слева) для ШВ-1,5
в комплекте:
- столешница из искусственного камня, соответствующая шкафу согласно артикулу опции;
- мойка нерж. под столешницу 290х180х135мм в комплекте со сливной арматурой.
Мойка-слив из нержавеющей стали в комплекте со сливным устройством и смесителем в столешнице из нержавеющей стали (установка слева) для БАВ/ШВ-1,5
Мойка-слив из нержавеющей стали в комплекте со сливным устройством и смесителем в столешнице из нержавеющей стали (установка слева).
в комплекте:
- столешница из нержавеющей стали, соответствующая боксу согласно артикулу опции;
- мойка нерж. под столешницу овальная 290х180х135 в комплекте со сливным устройством.

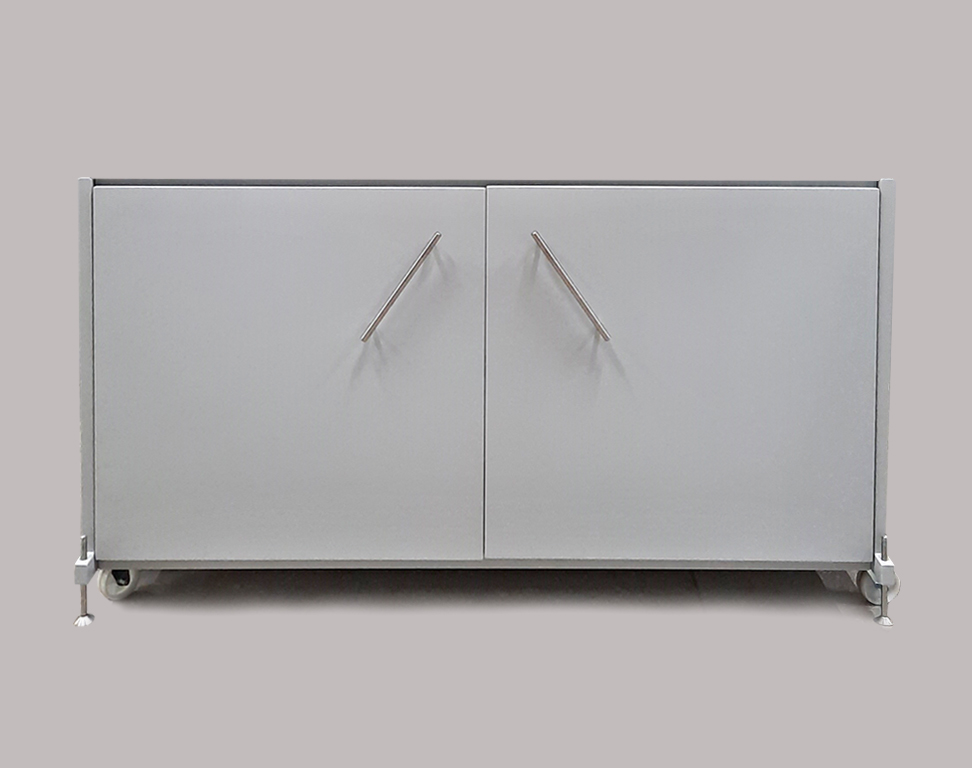

Подставка тумба для шкафа вытяжного без вытяжки
- две распашные дверцы с ручками;
- полки;
- магнитные защелки;
- выкручивающиеся опоры;
- карманы из нержавеющей стали на дверцах.
Смеситель лабораторный для воды
- Смеситель лабораторный для воды монтаж в стол цв.серый
- Соединение прямое обжим НР для медных труб 10х1/2
Столешница из искусственного камня для ШВ
Характеристики:
- искусственный камень - композитный материал,
- не выделяет веществ, вредных для здоровья человека,
- не подвергается гниению, не впитывает запахи и грязь,
- не изменяет свой цвет из-за воздействия солнечных лучей, не боится воды, не является материалом, на котором размножаются бактерии и микробы,
- способен выдерживать температуру до 160°С, удары, не портится вследствие воздействия УФ - излучения,
- не пористый - это не позволяет грязи проникать в его структуру, а значит, любое пятно легко отчистить,
- не горюч,
- срок службы столешниц может быть очень продолжительным, благодаря высокой износоустойчивости и стойкости к воздействию химических веществ,
- легко обрабатывается: его можно резать, шлифовать и сверлить.
Столешница из полипропилена для ШВ-1,5
– высокая прочность
– стойкость к низким и высоким температурам, устойчивость к температурным перепадам, стойкость к агрессивным средам
– экологическая безопасность

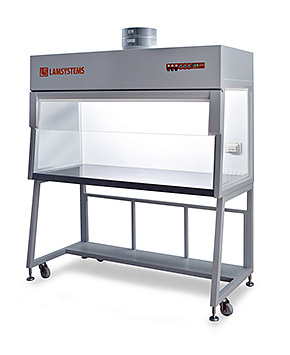

ШВ-"Ламинар-С"-1,5
Артикул: 1R-E.001-15
Защита оператора при использовании в лабораториях различного профиля для работы с химически вредными и малотоксичными веществами с эффективным удалением их из рабочей зоны.
Вытяжной шкаф не предназначен для работы с опасными и потенциально опасными патогенными агентами и микроорганизмами.
Вытяжной шкаф не предназначен для работы с опасными и потенциально опасными патогенными агентами и микроорганизмами.
Параметры и размеры
Наименование изделия
Шкаф химический вытяжной ШВ-«Ламинар-С»-1,5 по ТУ 9452-011-51495026-2014
Регистрационное удостоверение Росздравнадзора № РЗН 2015/3553 от 25.01.2016
| Артикул изделия | 1R-E.001-15 |
| Габаритные размеры вытяжного шкафа /ШхГхВ/* , мм, не более | 1500х770х1880 |
| Размеры рабочей камеры, мм (ШхГхВ) | 1430х625х665 |
| Масса вытяжного шкафа в сборе с подставкой (нетто), кг, не более | 126 |
| Мощность, потребляемая шкафом (при скорости воздушного потока 0,25 м/с) без учета нагрузки на встроенные блоки розеток, Вт, не более | 100 |
| Суммарно максимально допустимая нагрузка на встроенные блоки розеток, Вт | 1000 |
* размеры указаны без учета выступающих опор
Характеристики
| Параметры воздушных потоков, обеспечиваемые шкафом: | |
| - объемный расход воздуха, удаляемого из рабочей камеры шкафа, м³/ч, не менее | 450 |
| - средняя скорость потока воздуха, входящего в шкаф через рабочий проем, м/с, не менее | 0,25 |
| Рекомендованные параметры производительности вытяжной системы, к которой будет подключен шкаф, для поддержания скорости не менее 0,7 м/с, в рабочем (переднем) проеме: | |
| - при работе с открытым лицевым стеклом, м³/ч, не менее | 2000 |
| - при работе с закрытым лицевым стеклом, м³/ч, не менее | 1130 |
| Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны) , Лк, не менее | 1000 |

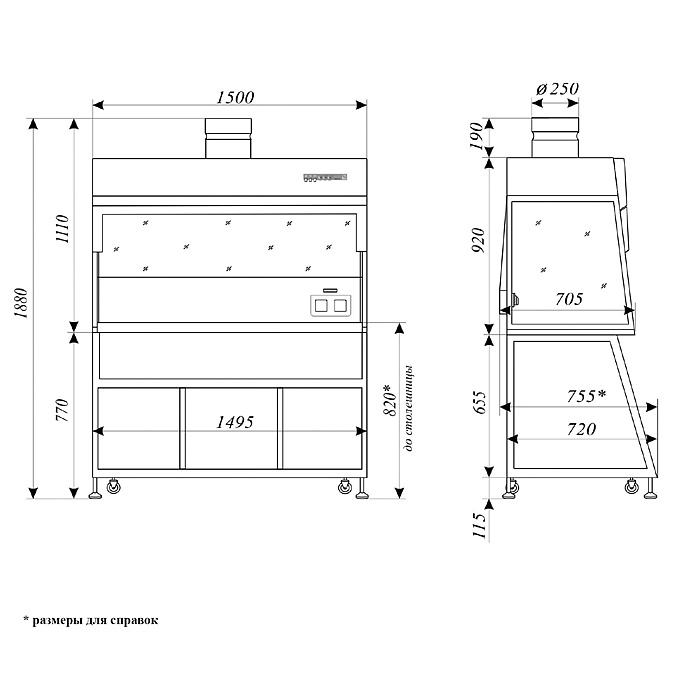

Габаритный чертеж

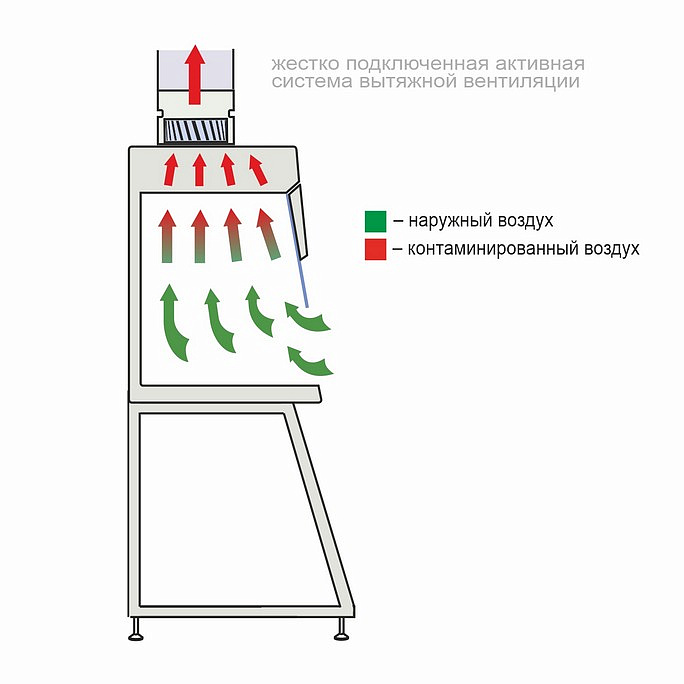

Схема воздушных потоков
Стандартное исполнение
Рабочая камера
- лицевое стекло – распашное, материал – закаленное стекло, механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовым амортизатором;
- закаленные боковые стекла;
- светодиодное освещение рабочей камеры;
- 2 розетки в рабочей камере шкафа (справа);
- столешница из нержавеющей стали AISI 304.
Элементы системы вытяжки воздуха из вытяжного шкафа

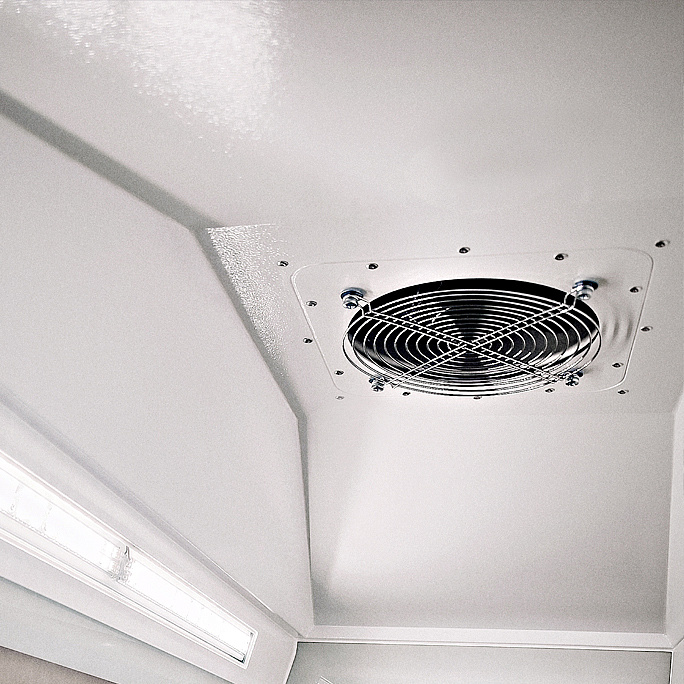

- вытяжной вспомогательный вентилятор;
- обратный клапан с фланцем присоединения к вытяжной системе Ø 250 мм;
- для подключения шкафа к системе вытяжной вентиляции необходимо присоединить металлорукав гофрированный диаметром 250 мм к фланцу шкафа и входу системы вытяжной вентиляции, закрепить быстросъемными хомутами. Металлорукав гофрированный Ø 250 мм – 3 м – 1 шт. и хомуты быстросъемные – 2 шт. поставляются отдельно по дополнительному заказу (при необходимости).
Элементы системы управления
клавишные выключатели с подсветкой:
- для включения питания шкафа;
- для включения освещения;
- для включения вентилятора.
Подставка
- подставка – рамочная с полкой для ног;
- для перемещения шкафа на подставке предусмотрены транспортировочные колеса;
- для стационарной установки шкафа на место эксплуатации предусмотрены винтовые опоры.
