Воздухораспределитель с диффузором в сборе 600x600
Артикул: 2R-L.019-11
Воздух, поступает в воздухораспределитель из приточной системы вентиляции, с помощью НЕРА фильтра очищается и подается через диффузор турбулентным неоднонаправленным потоком в рабочую зону.
Параметры и размеры
Наименование изделия
Воздухораспределитель с диффузором в сборе 600х600
Габаритные размеры воздухораспределителя /ШхГхВ/, мм |
600х600х272 |
Размеры рабочей зоны /ШхГ/, мм |
590х590 |
Размер фланца для присоединения воздуховода, мм |
125 |
Класс фильтров тонкой очистки по ГОСТ Р 71176-2023 |
Н14 |
| Количество фильтров, устанавливаемых в воздухораспределитель, шт | 1 |

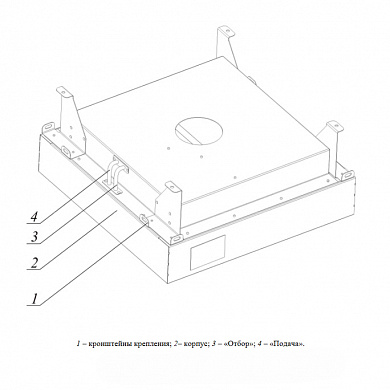

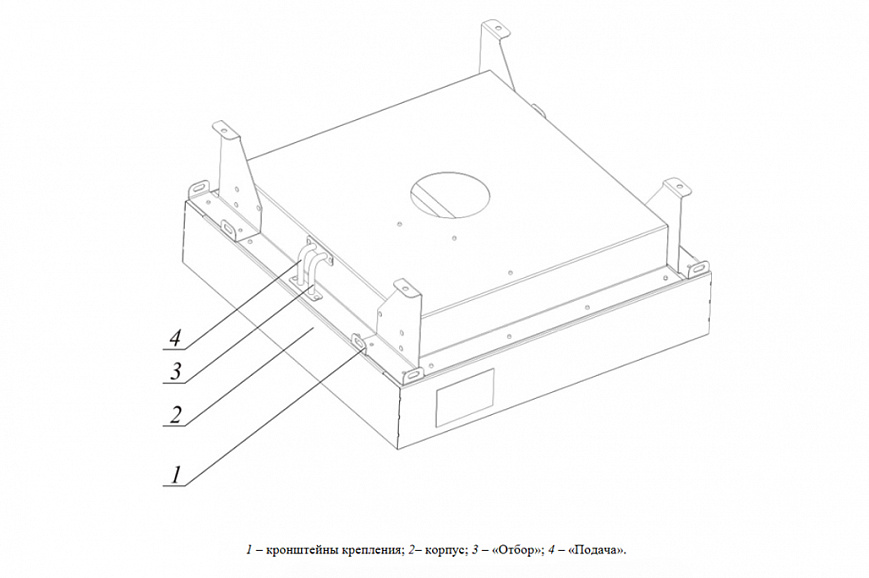

Габаритный чертеж
Стандартное исполнение
Стандартное исполнение
- коробчатый металлический, корпус;
- в корпусе воздухораспределителя выполнено технологическое отверстие Ø 125 мм для подсоединения воздуховода;
- для создания турбулентного не однонаправленного воздушного потока используется диффузор, выполненный из стали и покрыт полиэфирной краской белого цвета;
- механизм крепления фильтра, снабжен пружинами которые обеспечивают герметичность уплотнения фильтра на весь срок эксплуатации воздухораспределителя;
- на корпусе воздухораспределителя установлены кронштейны крепления (элементы крепления в базовую комплектацию не входят).
- для проверки НЕРА фильтра предусмотрены порты для подачи контрольного аэрозоля «Подача» и отбора пробы воздуха «Отбор».
