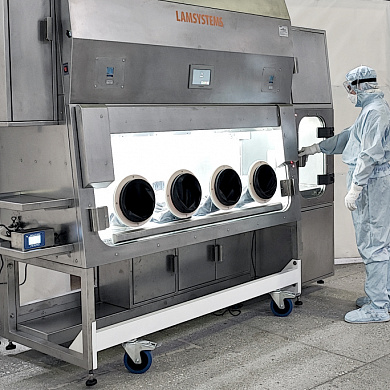

Изолятор положительного давления c cистемой обеззараживания парами перекиси водорода
Изолятор не предназначен для обеспечения защиты от газов, паров и молекулярных загрязнений рабочего продукта и окружающей среды. При необходимости изолятор может быть подключен к активной вытяжной системе с помощью вытяжного зонта из комплекта поставки изолятора.
Изолятор сделан в исполнении «невзрывобезопасное».
Изолятор не предназначен для обеспечения защиты от газов, паров и молекулярных загрязнений рабочего продукта и окружающей среды. При необходимости изолятор может быть подключен к активной вытяжной системе с помощью вытяжного зонта из комплекта поставки изолятора.
Изолятор сделан в исполнении «невзрывобезопасное».
Параметры и размеры
Артикул |
2R-Н.300-11 |
Габаритные размеры изолятора (в скобках указан размер без кронштейна опор) /ШхГхВ/, мм, не более |
2780×1035(870)×2420 |
Размеры рабочей камеры /ШхГхВ/, мм |
1800×635×715 |
Параметры фильтров, установленных в изолятор и шлюз: |
|
- входной фильтр грубой очистки,1 шт - приточный НЕРА-фильтр, 1 шт - рециркуляционные НЕРА-фильтры,2 шт - выпускной НЕРА-фильтр, 1 шт - НЕРА-фильтры шлюза, 2 шт
|
G4 H14 H14 H14 H14 |
Параметры электропитания изолятора: |
|
– напряжение, В~ – частота, Гц |
~ 230 ± 10 % 50 |
Параметры энергопотребления |
|
– максимальная потребляемая мощность изолятора без учета нагрузки на встроенные розетки, Вт, не более – допускаемая нагрузка на встроенные розетки, Вт, не более |
2000 1000 |
Масса изолятора, кг, не более |
800 |
Эксплуатационные характеристики |
|
Начальная эффективность установленных в изолятор НЕРА-фильтров по частицам МРРS, % |
99,995 |
Срок службы НЕРА-фильтра, лет, не менее |
4 |
Класс чистоты воздуха в рабочей камере изолятора по ГОСТ Р ИСО 14644-1-2017 по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное»: |
|
- по частицам размером больше или равным 0,5 мкм - по частицам размером больше или равным 5,0 мкм |
5 ИСО ИСОМ (20; ≥ 5 мкм);LSAPC |
Производительность по подаваемому и удаляемому из изолятора воздуху, м3/ч, не менее |
150-200 |
Рабочее избыточное давление в рабочей камере изолятора, Па, не менее |
50 |
Рабочее избыточное давление в камере шлюза, Па, не менее |
35 |
Освещенность рабочей зоны изолятора (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее |
2000 |
Уровень звукового давления на расстоянии 1м от изолятора, дБА, не более |
55 |
Габаритный чертеж
Стандартное исполнение
Рабочая камера
- Изолятор представляет собой вентилируемую камеру с рабочим фронтальным окном, через которое оператор может проводить манипуляции внутри изолятора. Рабочая камера физически изолирована от оператора и окружающей среды: работа осуществляется через стекло, к которому жёстко закреплены специальные (камерные) перчатки.
- Стенки рабочей камеры изолятора выполнены из нержавеющей стали AISI 316L.
- Две розетки ~230В на задней стенке рабочей камеры с автономным включением на правой стенке передней панели изолятора.
- Освещение рабочей камеры светодиодное.
Фронтальное окно
- Во фронтальное окно установлено стекло.
- Окно оснащено перчаточными портами , в которые установлены перчатки.
- Створка фронтального окна снабжена механизмом подъёма с газовыми амортизаторами, в закрытом положении фиксируется с обеспечением герметичного стыка по всему периметру.
- Герметизация фронтального окна с корпусом происходит с помощью надувного силиконового уплотнителя.
Передаточный шлюз
- Справа от рабочей камеры установлен передаточный активный материальный шлюз .
- Материал шлюза: внешние поверхности и рабочая камера – нержавеющая сталь AISI 304
- Выдвижная полка для загрузки/выгрузки материалов из рабочей камеры в шлюз.
- Давление воздуха внутри шлюза положительное, циркуляция воздуха через НЕРА-фильтры
- Расположение дверей – угловое – наружная дверь с передней стороны изолятора, внутренняя дверь встроена в боковую стенку рабочей камеры изолятора.
- Герметизация дверей осуществляется за счет надувного силиконового уплотнителя.
- Двери шлюза снабжены системой блокировки для предотвращения их одновременного открытия.
Фильтрация воздуха в изоляторе
- Воздух, забираемый из помещения установки, проходит двухступенчатую фильтрацию: входным фильтром грубой очистки класса G4 и приточным НЕРА-фильтром класса H14 . Далее воздух подаётся в рабочую камеру через рециркуляционный НЕРА-фильтр класса H14, установленный в верхней части рабочей камеры, однонаправленным нисходящим потоком.
- Поток воздуха из рабочей камеры через отверстия под столешницей попадает во внутренние воздуховоды изолятора, откуда частично возвращается на рециркуляцию, а частично через выпускной НЕРА-фильтр класса H14 выбрасывается в помещение установки.
Элементы системы управления
- Система электроавтоматики – микропроцессорная.
- Пульт управления – сенсорная панель.
- Параметры, поддерживаемые системой управления: расход приточного воздуха в рабочую камеру, избыточное давление в рабочей камере, давление в шлюзе.
Система обеззараживания парами перекиси водорода
- Встроенная система обеззараживания парами перекиси водорода предназначена для обеззараживания поверхностей рабочей камеры изолятора и шлюза.
- Для работы системы применяется медицинский раствор перекиси водорода концентрацией 35-37%.
- Для работы системы обеззараживания изолятор должен быть подключен к системе вытяжной вентиляции. Работа системы обеззараживания в режиме выброса воздуха в помещение не допускается.
