ФВМ активный 600х600 мм (из нержавеющей стали)
Артикул: 2R-R.060-01
Фильтровентиляционный модуль(ФВМ) предназначен для очистки воздуха в помещении установки путем принудительной рециркуляции воздуха помещения через встроенный НЕРА-фильтр. Также фильтромодуль создает однонаправленный (ламинарный) воздушный поток с однородной скоростью непосредственно над местом установки.
Фильтромодуль, оснащенный турбулизатором, предназначен для равномерного распределения чистого воздуха по объему помещения.
Фильтромодули могут быть сгруппированы, образуя ламинарные поля.
Версия для печати
Фильтромодуль, оснащенный турбулизатором, предназначен для равномерного распределения чистого воздуха по объему помещения.
Фильтромодули могут быть сгруппированы, образуя ламинарные поля.
Отрасли
Тип защиты
Виды работ
Для очистки воздуха в помещении установки путем принудительной рециркуляции воздуха помещения через встроенный НЕРА-фильтр.
Дополнительные опции

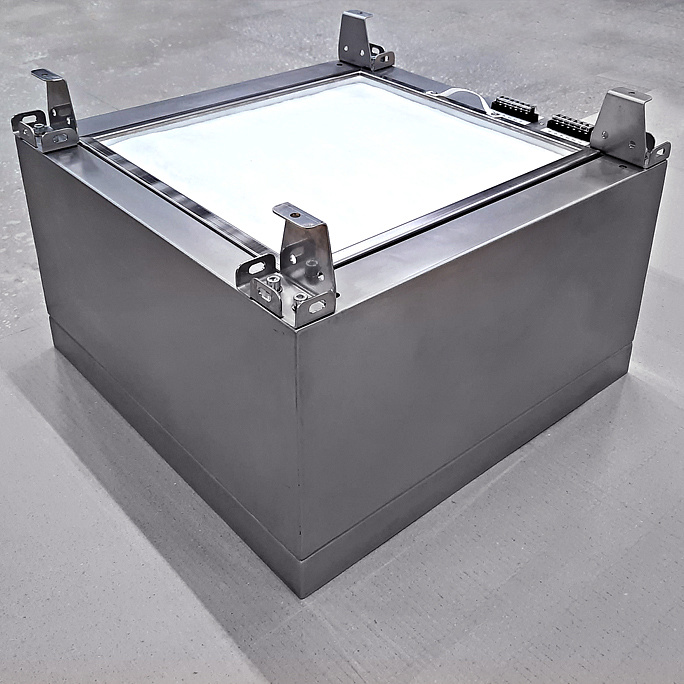

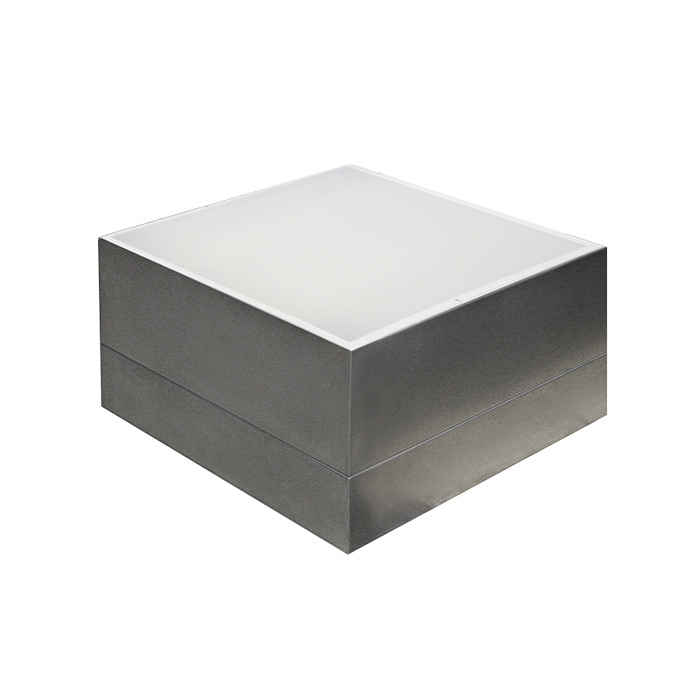

ФВМ активный 600х600 мм (из нержавеющей стали)
Артикул: 2R-R.060-01
Фильтровентиляционный модуль(ФВМ) предназначен для очистки воздуха в помещении установки путем принудительной рециркуляции воздуха помещения через встроенный НЕРА-фильтр. Также фильтромодуль создает однонаправленный (ламинарный) воздушный поток с однородной скоростью непосредственно над местом установки.
Фильтромодуль, оснащенный турбулизатором, предназначен для равномерного распределения чистого воздуха по объему помещения.
Фильтромодули могут быть сгруппированы, образуя ламинарные поля.
Фильтромодуль, оснащенный турбулизатором, предназначен для равномерного распределения чистого воздуха по объему помещения.
Фильтромодули могут быть сгруппированы, образуя ламинарные поля.
Параметры и размеры
Наименование изделия
Фильтровентиляционный модуль активный 600х600 мм (из нержавеющей стали)
| Артикул | 2R-R.060-01 |
|
| Материал изготовления фильтромодуля | нержавеющая сталь |
|
| Габаритные размеры фильтромодуля (ШхГхВ), мм | 600х600х315 |
|
| Масса, кг, не более | 30 | |
| Параметры электропитания ФВМ: | ||
| - тип подключаемой электрической сети | (L +N PE) | |
| - частота, Гц | 50 | |
| - номинальное напряжение, В | 220±10% | |
| Максимальная потребляемая мощность, Вт, не более | 170 |
|
Класс предварительного фильтра по ГОСТ Р 71490-2024 |
G4 | |
Класс конечного HEPA фильтра по ГОСТ Р 71176-2023 |
H14 | |
Производительность фильтромодуля по «чистому» воздуху, м куб/час |
518±20% |
|
Средняя скорость воздушного потока выходящего из фильтромодуля нарасстоянии 150 мм от поверхности ламинаризатора, м/с |
0,40±20% |
|

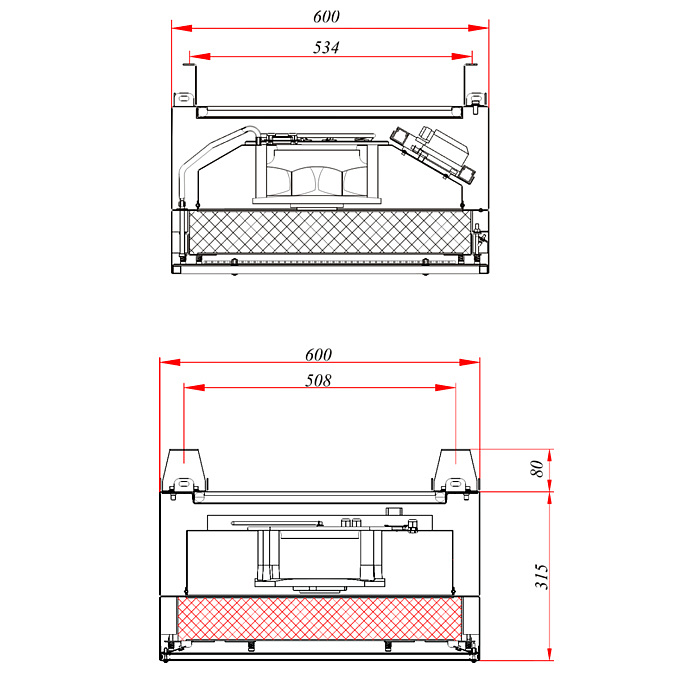

Габаритный чертеж

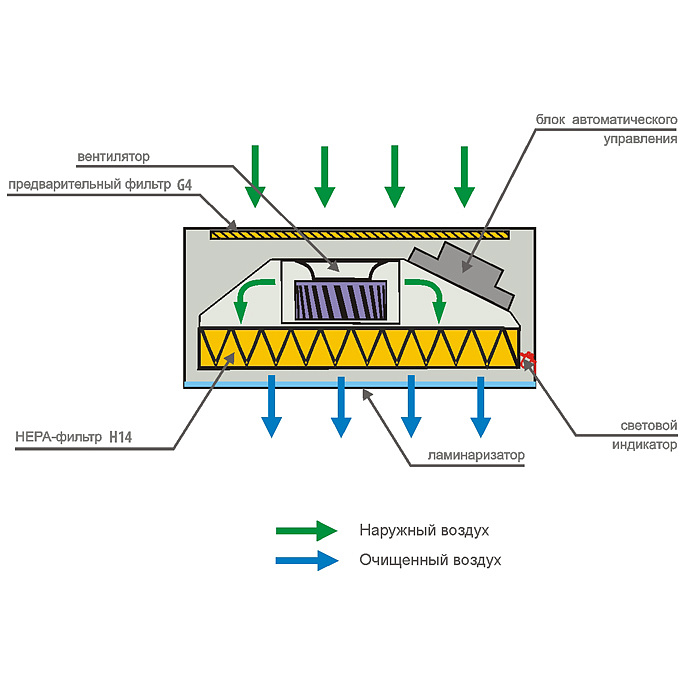

Схема воздушных потоков
Стандартное исполнение
Корпус
- кожух фильтромодуля выполнен из нержавеющей стали;;

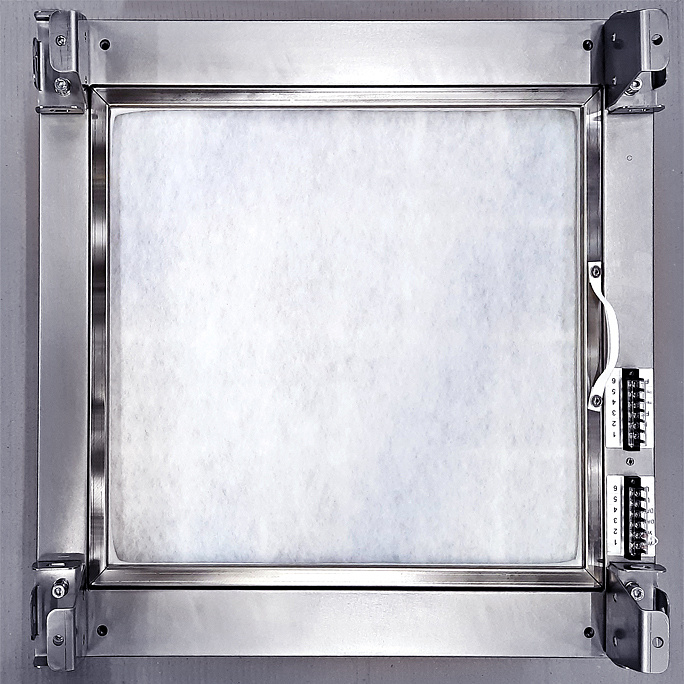

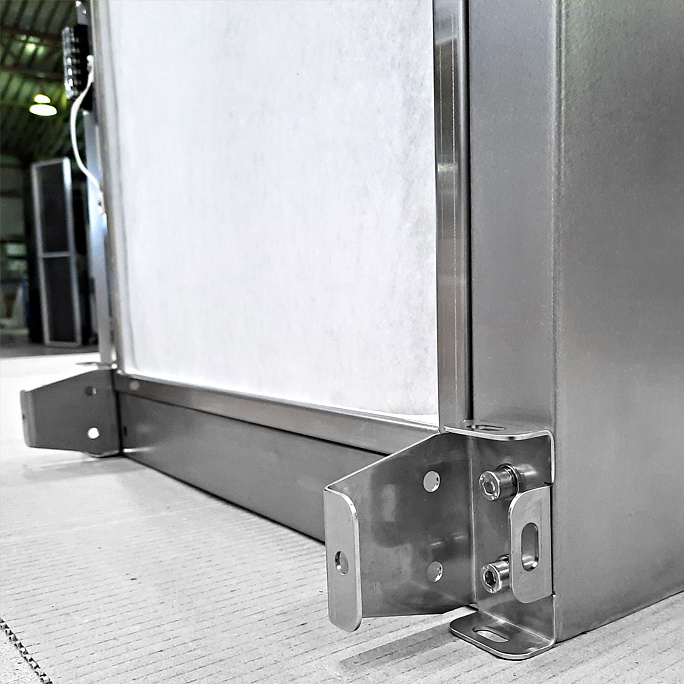

- для монтажа фильтромодуля на корпусе предусмотрены кронштейны;
Система очистки воздуха, проходящего через фильтромодуль

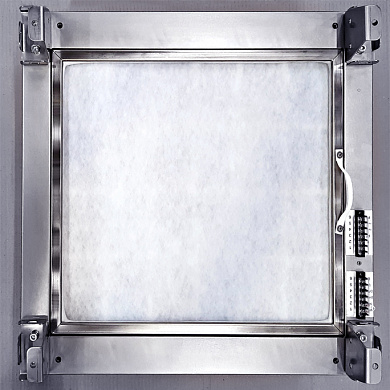

- для предварительной очистки воздуха предусмотрен фильтр G4;
- для высокоэффективной очистки воздуха предусмотрен НЕРА-фильтр.
Элементы, формирующие воздушный поток на выходе фильтромодуля
- ламинаризатор воздушного потока, выполнен из мелкоячеистой полимерной сетки, которая натянута на алюминиевую рамку. Ламинаризатор входит в состав стандартной базовой комплектации фильтромодуля.
Элементы для проверки
- для проверки целостности установленного НЕРА-фильтра в фильтромодуле предусмотрены специальные штуцеры для отбора пробы воздуха, штуцеры расположены под ламинаризатором.
