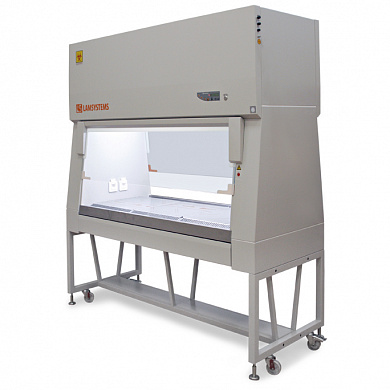

БМБ-II-«Ламинар-С»-1,5 NEOTERIC VIS-A-VIS

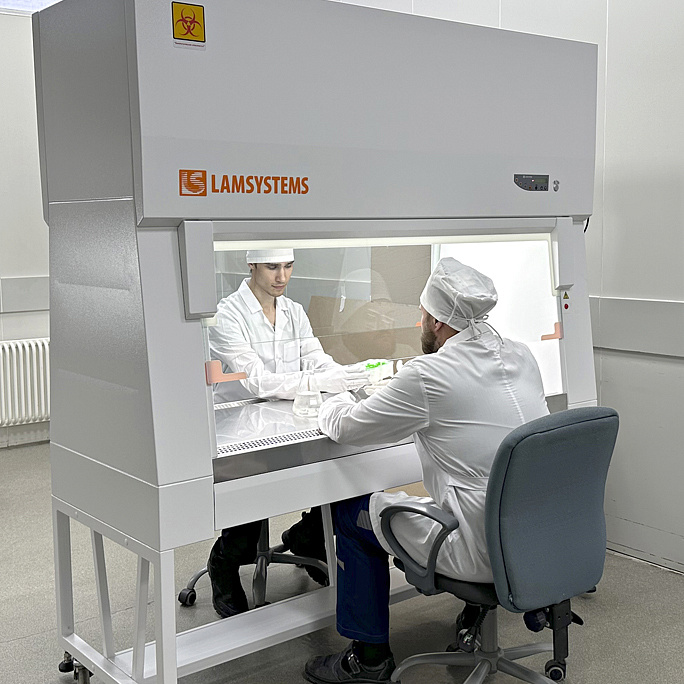

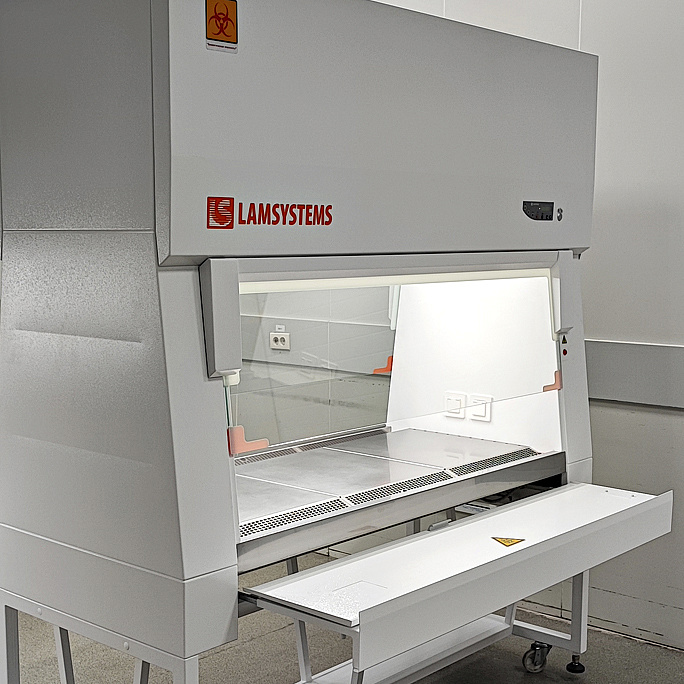

Бокс микробиологической безопасности БМБ-II-«Ламинар-С»-1,5 NEOTERIC VIS-A-VIS предназначен для одновременной работы двух операторов, находящихся друг напротив друга (конструкция специального исполнения – VIS-À-VIS).
Бокс предназначен для уменьшения риска заражения оператора при работе с патогенными агентами и микроорганизмами, передающимися воздушно-капельным путем, защиты окружающей среды, а также защиты продукта от внешнего загрязнения или перекрёстной контаминации. Бокс не обеспечивает защиту от летучих токсичных химических веществ и радионуклидов, а также не удерживает запахи рабочих агентов.
Бокс не вступает в контакт с организмом пациента и персонала.
Дополнительные опции
- зонт вытяжной предназначен для подключения боксов к системе активной вытяжной вентиляции
Стабилизатор напряжения однофазный настенный предназначен для поддержания стабильного однофазного напряжения питания нагрузок бытового и промышленного назначения 220В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности.
Бокс микробиологической безопасности БМБ-II-«Ламинар-С»-1,5 NEOTERIC VIS-A-VIS предназначен для одновременной работы двух операторов, находящихся друг напротив друга (конструкция специального исполнения – VIS-À-VIS).
Бокс предназначен для уменьшения риска заражения оператора при работе с патогенными агентами и микроорганизмами, передающимися воздушно-капельным путем, защиты окружающей среды, а также защиты продукта от внешнего загрязнения или перекрёстной контаминации. Бокс не обеспечивает защиту от летучих токсичных химических веществ и радионуклидов, а также не удерживает запахи рабочих агентов.
Бокс не вступает в контакт с организмом пациента и персонала.
Параметры и размеры
Наименование изделия
Бокс микробиологической безопасности
БМБ-II-«Ламинар-С» по ТУ 32.50.50-010-51495026-2020 в исполнении:
БМБ-II-«Ламинар-С»-1,5 (NEOTERIC VIS-À-VIS)
Регистрационное удостоверение №ФСР 2012/13259
(ЕРУЛ - Г004-00110-00/02927192) от 16.07.2026 г.
| Артикул изделия | 1R-В.004-15 |
| Габаритные размеры бокса /ШхГхВ/, мм | 1770х730х1935* |
Размеры рабочей зоны (ШхГхВ), мм |
1410х475х670** |
| Масса бокса (нетто), кг, не более | 335 |
| Параметры электропитания бокса: | |
| 1) напряжение, В~ | 230±10% |
| 2) частота, Гц | 50 |
Потребляемая мощность бокса, Вт, не более |
1000*** |
Допускаемая нагрузка на встроенные розетки, Вт, не более |
1000 |
Мощность лампы УФ-облучения, Вт, не более |
30 |
Мощность одной лампы (одного светильника), Вт, не более |
39 |
* Высота корпуса бокса на стандартной подставке, без учета колес, опор, крышки верхней и зонта вытяжного.
** Значение, измеренное от поверхности столешницы до ламинаризатора.
*** Мощность, потребляемая боксом в рабочем режиме при включенных вентиляторах и освещении (без учета нагрузки на встроенные розетки).
Характеристики
Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1 |
|
- по частицам размером больше или равным 0,5 мкм |
5 ИСО |
- по частицам размером больше или равным 5,0 мкм |
ИСО М (20; ≥ 5 мкм);LSAPC |
Класс бокса согласно ГОСТ Р ЕН 12469 |
II |
Тип бокса согласно СанПиН 3.3686 |
тип A2 |
Класс НЕРА-фильтров, установленных в боксе, по ГОСТ Р 71176 |
H14* |
| Средняя скорость нисходящего воздушного потока в рабочей камере бокса, м/c | 0,35+0,05 |
| Средняя скорость потока воздуха, входящего в бокс через рабочий проем, м/с | 0,47±0,03 |
| Степень рециркуляции воздуха в боксе, % | ≈ 50 |
Освещенность рабочей зоны бокса (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее: |
|
- базовая величина согласно ГОСТ Р ЕН 12469 |
750 |
- величина, установленная на предприятии-изготовителе согласно ТУ 32.50.50-010-51495026-2020 |
1000 |
Устанавливаемый объём потока воздуха (в рабочей камере бокса в рабочем режиме), м3/ч |
1008-1036 |
Расход по воздуху, удаляемому из бокса, м3/ч |
930-1005** 460-500*** |
Уровень шума в рабочем режиме на расстоянии 1м от бокса (на уровне середины рабочего проема при рабочем положении переднего стекла), дБА, не более |
65**** |
* Допускается установка ULPA-фильтров класса U15 по ГОСТ Р 71176.
** При двух открытых рабочих проемах / *** при одном открытом проеме.
**** Уровень шума при измерении в существенно свободном звуковом поле над звукоотражающей плоскостью (уровень шума в реальных условиях эксплуатации зависит от размера помещения, расположения бокса и общего фонового шума и может изменяться в пределах 3-4 дБА). Данный параметр установлен для бокcов с установленными новыми (незасоренными) НЕРА-фильтрами.

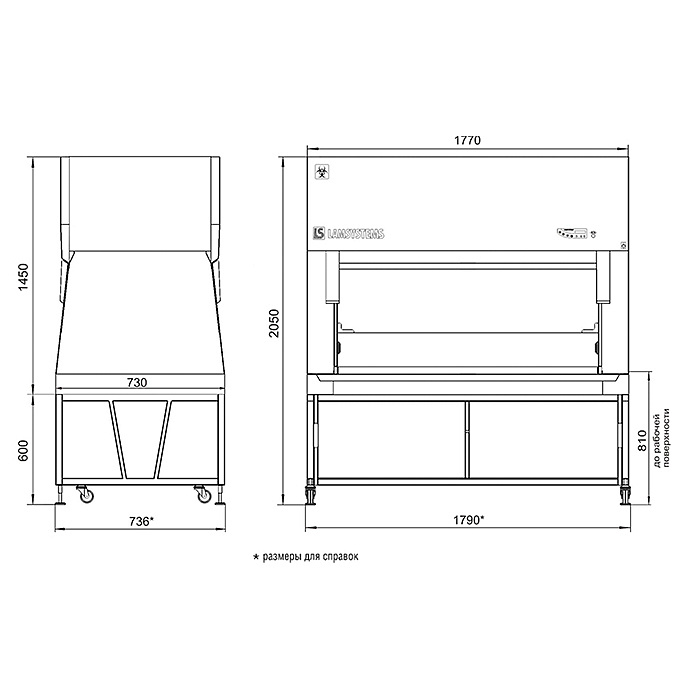

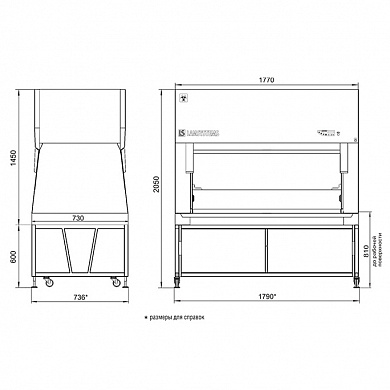

Габаритный чертеж

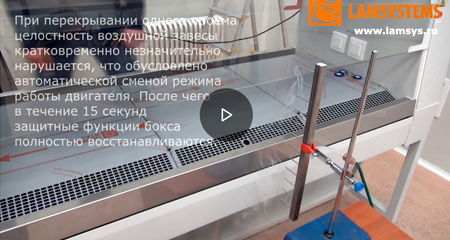

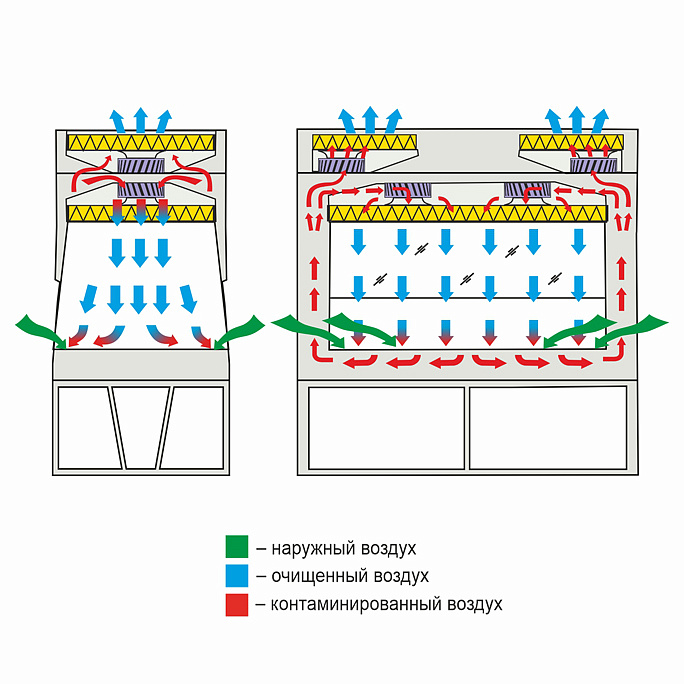

Схема воздушных потоков
Стандартное исполнение
Рабочая камера
- два рабочих проема для одновременной работы операторов, находящихся друг напротив друга;
- наклонные лицевые поверхности бокса;

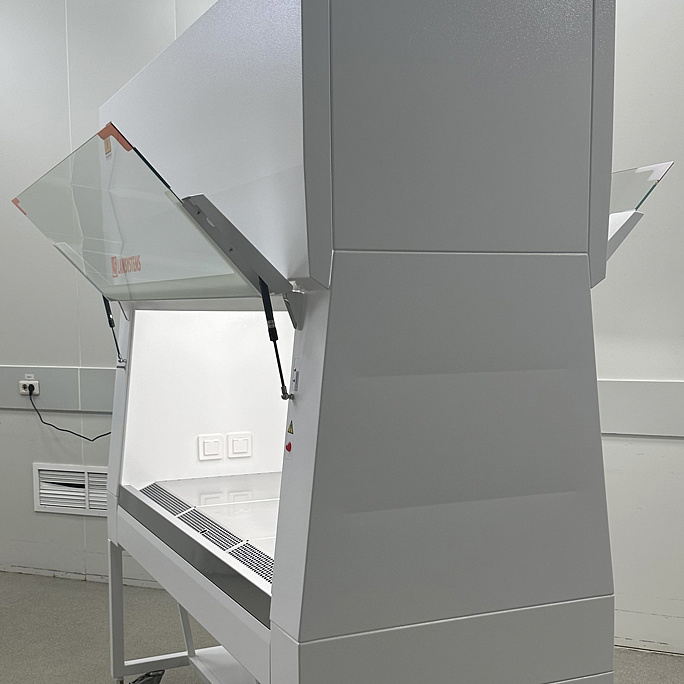

- лицевые стекла – распашные, материал стекол «триплекс», механизм открывания, закрывания и удерживания стекол в открытом положении снабжен газовыми амортизаторами;
- демпфер для предотвращения удара при закрытии лицевых стекол;

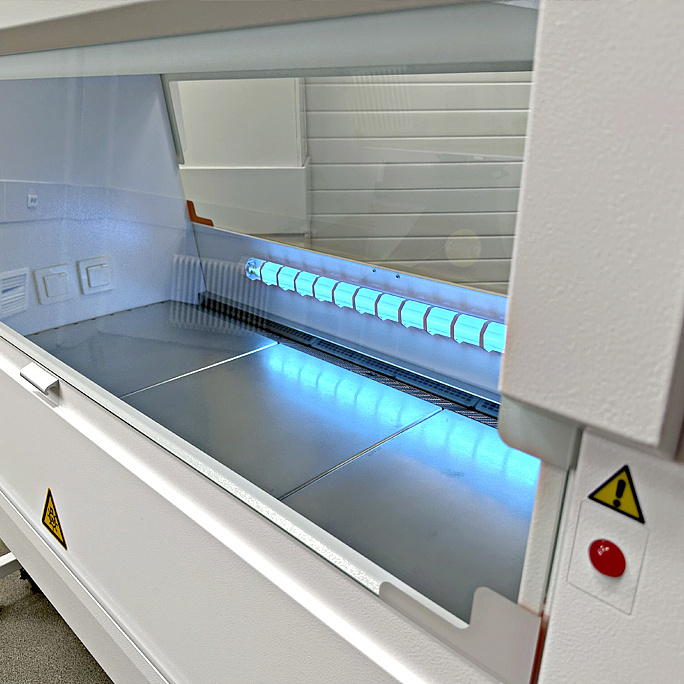

- светодиодное освещение рабочей камеры;
- четыре розетки в рабочей камере бокса (по две розетки на левой и правой боковых стенках);
- ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;
- комплект съемных столешниц из нержавеющей стали (AISI 304) (три секции) с воздухозаборными отверстиями;
- поддон рабочей камеры из нержавеющей стали (AISI 304);
- два съемных подлокотника из нержавеющей стали (AISI 304).

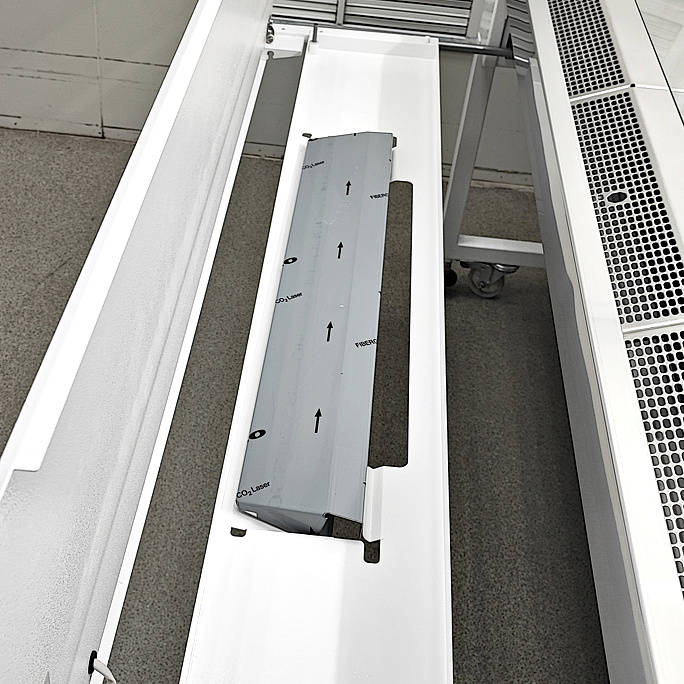

Выдвижные блоки для перекрытия рабочих проемов с модулем УФ-облучения
- бокс оборудован выдвижными блоками рабочих проемов, в один из которых установлен модуль УФ-облучения;
- выдвижные блоки расположены под основанием рабочей камеры/
Система подачи и удаления воздуха из бокса
- для движения воздушных потоков внутри бокса установлены вентиляторы;
- фильтрация воздуха, поступающего в рабочую камеру, происходит через приточный НЕРА-фильтр Н14;
- фильтрация воздуха, удаляемого из бокса, происходит через выпускные НЕРА-фильтры Н14.
Элементы системы управления
- система электроавтоматики микропроцессорная;
- пульт управления боксом кнопочный с ЖК-дисплеем;
- электромагнитный считыватель и электромагнитные ключи доступа;
- датчики параметров воздушных потоков;
- датчики положения лицевого стекла и блока УФ-облучения;
- индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение);
- индивидуальный предохранитель на розетки, установленные в рабочей камере;
- встроенный кабель питания.
Элементы для проверки целостности НЕРА-фильтров
- встроенные штуцеры отбора проб воздуха перед НЕРА-фильтрами для проверки их целостности.
Подставка
- подставка – рамочная с полкой для ног;
- для перемещения бокса на подставке предусмотрены транспортировочные колеса;
- для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры.
