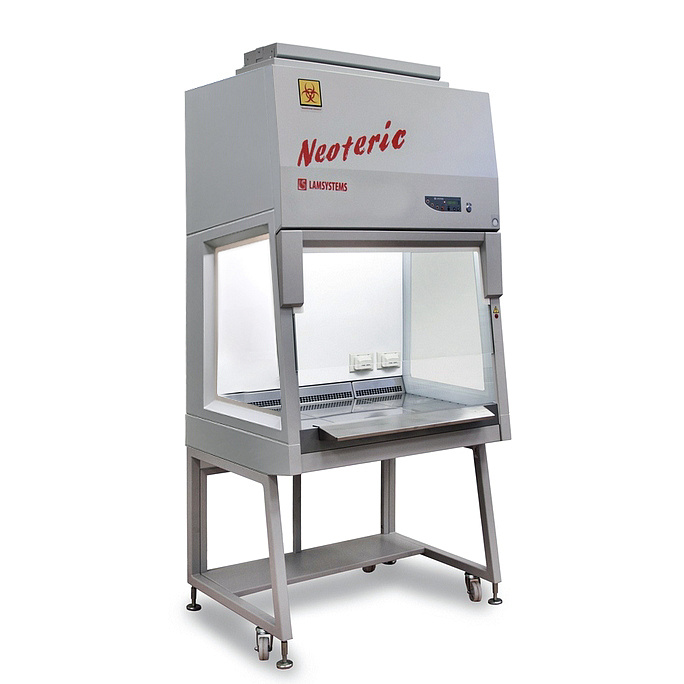

БМБ-II-«Ламинар-С»-0,9 NEOTERIC (PHARM)
Бокс адаптирован к применению при производстве стерильных лекарственных средств по GMP
Бокс предназначен для оснащения отдельных рабочих мест медицинских, фармацевтических и других учреждений.
Бокс предназначен для уменьшения риска заражения оператора при работе с патогенными агентами и микроорганизмами, передающимися воздушно-капельным путем, защиты окружающей среды, а также защиты продукта от внешнего загрязнения или перекрёстной контаминации.
Бокс не обеспечивает защиту от токсичных химических веществ и радионуклидов, а также не удерживает запахи рабочих агентов. Бокс не вступает в контакт с организмом пациента и персонала.
Дополнительные опции
- зонт вытяжной предназначен для подключения боксов к системе активной вытяжной вентиляции
Для герметизации переднего и выпускного проёмов бокса, а также для удаления паров реагентов из внутреннего пространства бокса при проведении дезинфекционной обработки бокса парами формальдегида.
- Приточный. фильтр 930х530х78 мм - 1 шт
- Выпускной. фильтр 850х320х78 мм - 1 шт
- класс ULPA-фильтра по ГОСТ Р 71176-2023 – U15
- эффективность по MPPS – 99,9995 %
- номинальный поток воздуха – 0,5 м/с
- начальный перепад давления при номинальном потоке воздуха – 128 Па
- защитный экран с одной стороны
- уплотнитель - с обеих сторон
- класс НЕPA - фильтров по ГОСТ Р 71176-2023– Н14;
- эффективность по MPPS – 99,995 %;
- номинальный поток воздуха – 0,5 м/с;
- начальный перепад давления при номинальном потоке воздуха – 120-150 Па;
- защитный экран с одной стороны;
- уплотнитель - с обеих сторон;
- срок службы – 4 года*
* в зависимости от условий эксплуатации
- 2 проставки с 2-мя опорами в каждой;
- проставки изготовлены из металлических профильных труб, которые покрыты порошковой эмалью;
- выкручивающиеся опоры;
- крепежные элементы.
- материал крана – латунь; материал ручки – полипропилен
- поверхность – порошковое эпоксидное покрытие
- подключение – резьба G1/2"
- материал крана – латунь
- материал ручки – полипропилен
- поверхность – порошковое эпоксидное покрытие
- подключение – резьба G1/2"
- материал крана – латунь
- материал ручки – полипропилен
- поверхность – порошковое эпоксидное покрытие
- подключение – резьба G1/2"
Изготовлена из стальных труб, покрытых порошковой эмалью.
В комплекте:
- полка для ног;
- выкручивающиеся опоры;
- колеса без фиксаторов;
- регулировка по высоте с шагом 50 мм;
- цельная задняя стенка.
- распашные дверцы с ручками
- полка
- магнитные защелки
- выкручивающиеся опоры
- транспортировочные колеса
- боковые рамки
Стабилизатор напряжения однофазный настенный предназначен для поддержания стабильного однофазного напряжения питания нагрузок бытового и промышленного назначения 220В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности.
Бокс адаптирован к применению при производстве стерильных лекарственных средств по GMP
Бокс предназначен для оснащения отдельных рабочих мест медицинских, фармацевтических и других учреждений.
Бокс предназначен для уменьшения риска заражения оператора при работе с патогенными агентами и микроорганизмами, передающимися воздушно-капельным путем, защиты окружающей среды, а также защиты продукта от внешнего загрязнения или перекрёстной контаминации.
Бокс не обеспечивает защиту от токсичных химических веществ и радионуклидов, а также не удерживает запахи рабочих агентов. Бокс не вступает в контакт с организмом пациента и персонала.
Параметры и размеры
Наименование изделия
Бокс микробиологической безопасности БМБ-II-«Ламинар-С»
по ТУ 32.50.50-010-51495026-2020 в исполнении:
БМБ-II-«Ламинар-С»-0,9 (NEOTERIC)
Регистрационное удостоверение № ФСР 2012/13259
(ЕРУЛ - Г004-00110-00/02927192) от 16.07.2026 г.
| Артикул изделия | 1R-B.001-09PHARM |
Габаритные размеры корпуса бокса, мм, не более (Ширина Х,Глубина W,Высота H) |
1000х770х1930* |
Размеры рабочей зоны, мм (Ширина D,Глубина M, Высота) |
905х450х670** |
Масса бокса в сборе, кг, не более |
200 |
| Параметры электропитания бокса: | |
| - напряжение, В~ | 230±10% |
| - частота, Гц | 50 |
Потребляемая мощность бокса, Вт, не более: |
1000*** |
Допускаемая нагрузка на встроенные розетки, Вт, не более |
1000 |
Мощность лампы (светильника), Вт, не более |
39 |
| Мощность лампы УФ-облучения, Вт | 25 |
* Высота корпуса бокса на стандартной подставке, без учета колес, опор, крышки верхней, зонта вытяжного. Бокс может быть укомплектован опциональной подставкой.
** Минимальное значение, измеренное от поверхности столешницы до ламинаризатора вблизи задней стенки рабочей камеры.
*** Мощность, потребляемая боксом в рабочем режиме при включенных вентиляторах и освещении (без учета нагрузки на встроенные розетки).
Характеристики
Класс бокса согласно ГОСТ Р ЕН 12469 |
II |
Тип бокса согласно СанПиН 3.3686 |
тип А2 |
Характеристика потока воздуха в рабочей камере в области рабочей зоны бокса |
нисходящий, однонаправленный (ламинарный) поток по всему сечению рабочей камеры без излишней турбулентности |
Средняя скорость нисходящего воздушного потока в рабочей камере бокса в рабочем режиме, м/с: |
|
- базовое значение согласно ТУ 32.50.50-010-51495026-2020 |
0,36 |
- справочный диапазон значений, при котором гарантированно сохраняется однородность (ламинарность) нисходящего воздушного потока, м/с |
0,36-0,4* |
| Средняя скорость потока воздуха, входящего в бокс через рабочий проём, в рабочем режиме, м/с | 0,47±0,03 |
Класс НЕРА-фильтров, установленных в боксе, по ГОСТ Р 71176 |
H14** |
| Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1 | |
| - по частицам размером больше или равным 0,5 мкм | 5 ИСО до 3520 частиц/ м³ |
| - по частицам размером больше или равным 5,0 мкм | ИСО М (20; ≥ 5 мкм); LSAPCдо 20 частиц/ м³ |
Освещенность рабочей зоны бокса (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее: |
|
- базовая величина согласно ГОСТ Р ЕН 12469 |
750 |
- величина, установленная на предприятии-изготовителе согласно ТУ 32.50.50-010-51495026-2020 |
1000 |
Устанавливаемый объём потока воздуха (циркулирующего в боксе в рабочем режиме), м³/ч |
929-983 |
Расход по воздуху, удаляемому из бокса, м³/ч |
273-309 |
Уровень шума в рабочем режиме на расстоянии 1м от бокса (на уровне середины рабочего проёма при рабочем положении переднего стекла), дБА, не более |
65*** |
* Адаптированное значение для применения в фармацевтической отрасли 0,4 м/с. Значения из указанного диапазона могут быть отрегулированы самостоятельно.
** Допускается установка ULPA-фильтров класса U15 по ГОСТ Р 71176.
*** Уровень шума при измерении в существенно свободном звуковом поле над звукоотражающей плоскостью (уровень шума в реальных условиях эксплуатации зависит от размера помещения, расположения бокса и общего фонового шума и может изменяться в пределах 3-4 дБА). Данный параметр установлен для бокcов с установленными новыми (незасоренными) НЕРА-фильтрами.

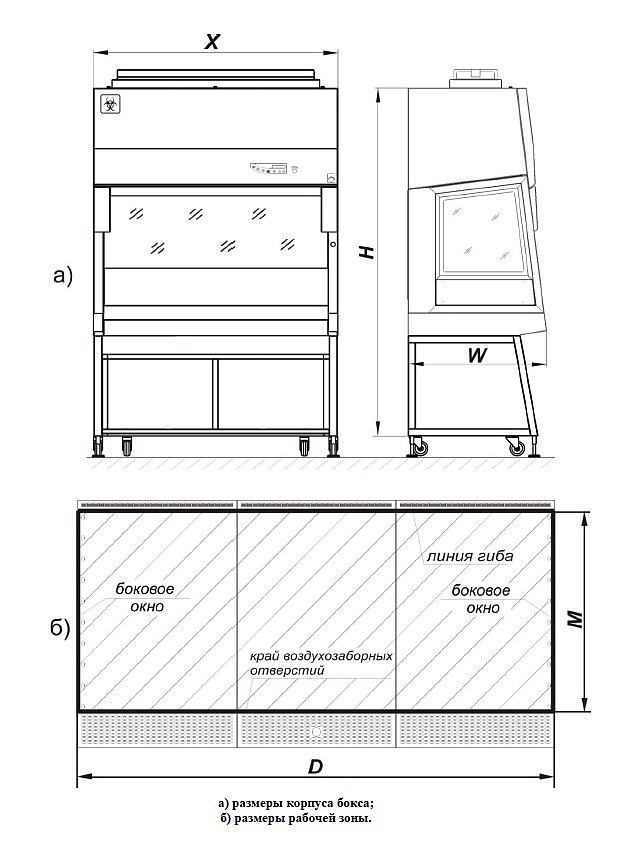

Габаритный чертеж

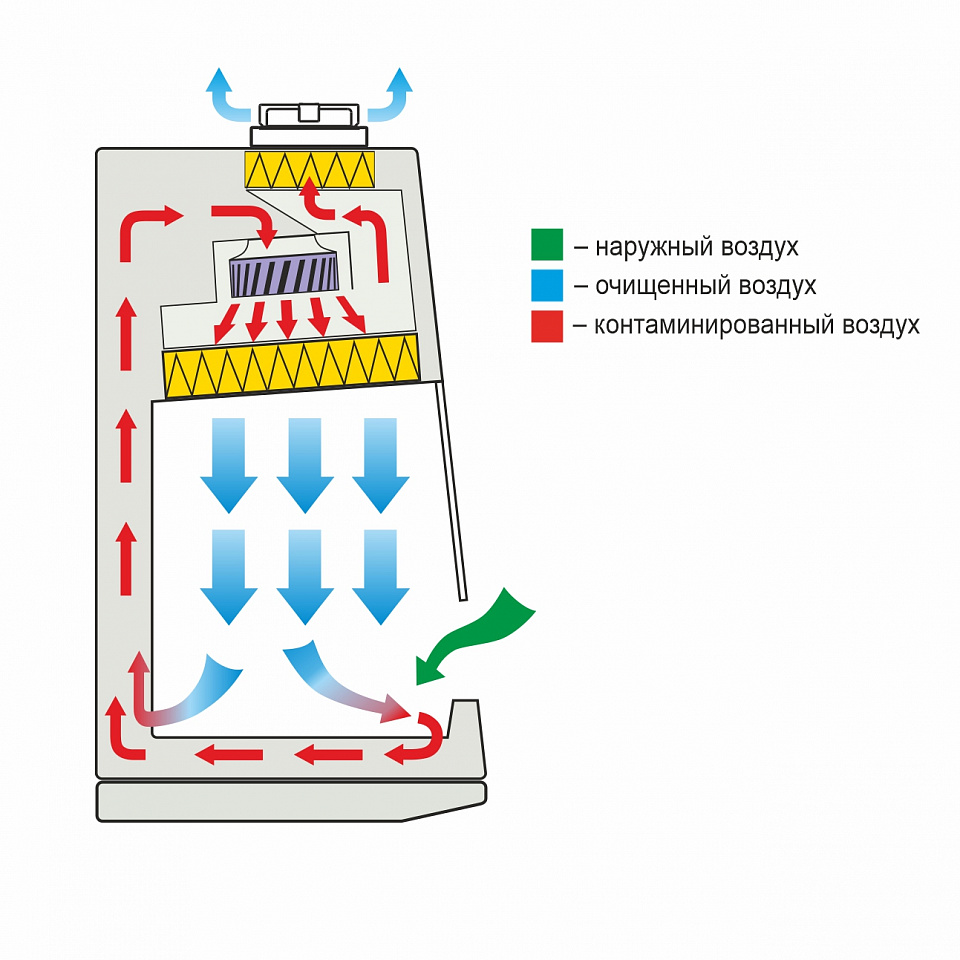

Схема воздушных потоков
Стандартное исполнение
Рабочая камера

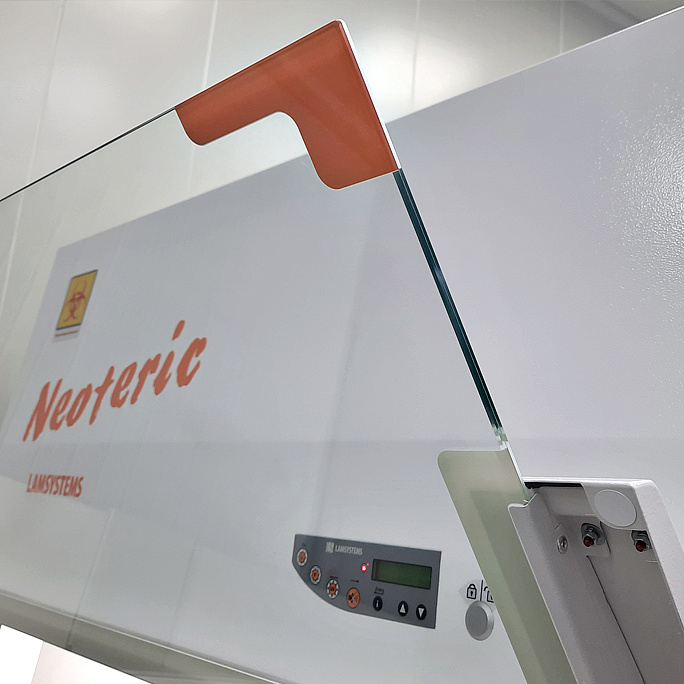

- лицевое стекло – распашное, материал стекла «триплекс», механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
- демпфер для предотвращения удара при закрытии лицевого стекла;
- закаленные боковые стекла;
- наклонная лицевая поверхность бокса;
- освещение рабочей камеры – светодиодное;
- 2 розетки в рабочей камере бокса (справа на задней стенке);
- ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;
- задняя стенка рабочей камеры из нержавеющей стали AISI 316 L;
- комплект столешниц (три секции) из нержавеющей стали AISI 316 L с воздухозаборными отверстиями;
- поддон рабочей камеры из нержавеющей стали AISI 316 L;
- съемная подставка для рук из нержавеющей стали AISI 316 L.

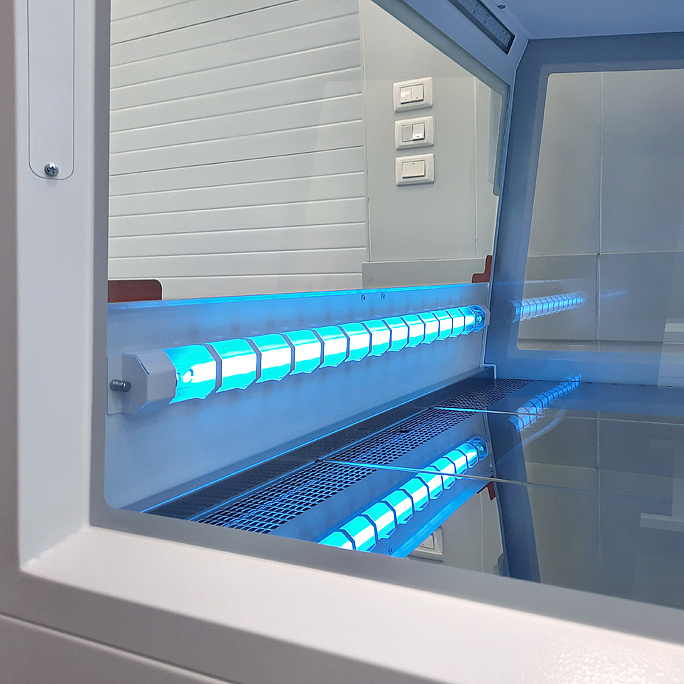

Блок УФ-облучения
- выдвижной (в нерабочем положении находится за пределами рабочей камеры, под ее основанием), внутренняя
- часть подъемной заслонки блока УФ - облучения из нержавеющей стали AISI 316 L;
- металлическая защита лампы УФ - облучения из нержавеющей стали AISI 316 L;
- демпферы для предотвращения удара при опускании блока УФ - облучения.
Система очистки поступающего и удаляемого воздуха
- очистка воздуха, поступающего в рабочую камеру, происходит через приточный НЕРА-фильтр Н14;
- очистка воздуха, удаляемого из бокса, происходит через выпускной НЕРА-фильтр Н14;
- для движения воздушных потоков внутри бокса установлен вентилятор.
Элементы системы управления
- система электроавтоматики – микропроцессорная;

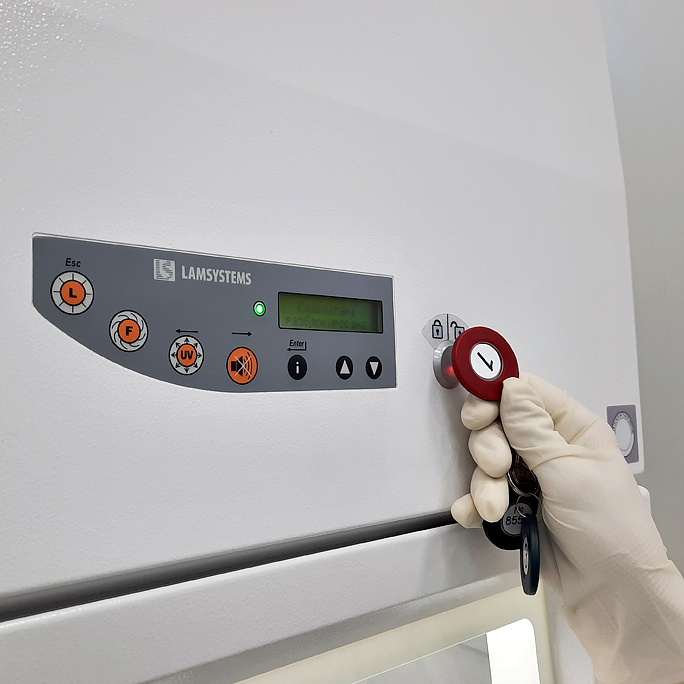

- пульт управления боксом – кнопочный с ЖК-дисплеем;
- электромагнитный считыватель и электромагнитные ключи доступа;
- датчики положения лицевого стекла и блока УФ-облучения;
- индивидуальный предохранитель на линию электрического питания основных функций бокса (освещение, вентилятор, УФ-облучение);
- индивидуальный предохранитель на розетки, установленные в рабочей камере;
- кабель питания несъемный.
Элементы для регулировки и проверки
- балансировочная заслонка выпускного проема для регулировки воздушных потоков;
- встроенный штуцер отбора проб воздуха перед НЕРА-фильтрами для проверки их целостности..
Подставка
- подставка – рамочная с полкой для ног;
- для перемещения бокса на подставке предусмотрены транспортировочные колеса;
- для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры.
