Барьерные системы ограниченного доступа (RABS)
Артикул: 1-D.012-24.2/40.19
Предназначены для создания физического барьера между асептическими процессами и персоналом при производстве фармацевтических продуктов.

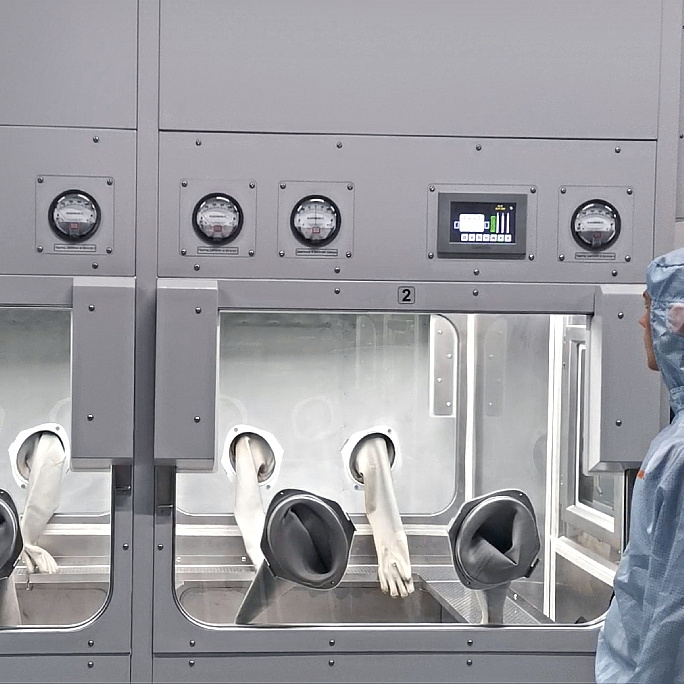

Барьерная система ограниченного доступа (RABS) проектируется с учётом конфигурации устанавливаемого внутри оборудования, обеспечивая доступ персонала с необходимых сторон.

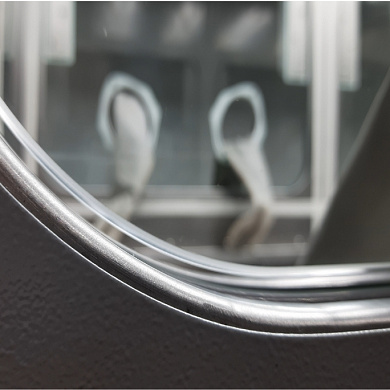

Одним из методов обеспечения герметичности рабочих окон является пневматический уплотнитель, который может функционировать как от линии сжатого воздуха Заказчика, так и от встроенного компрессора.

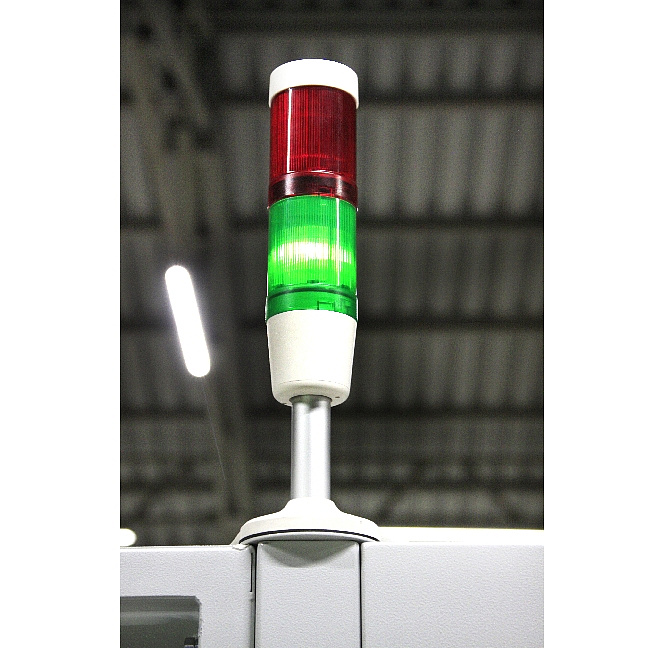

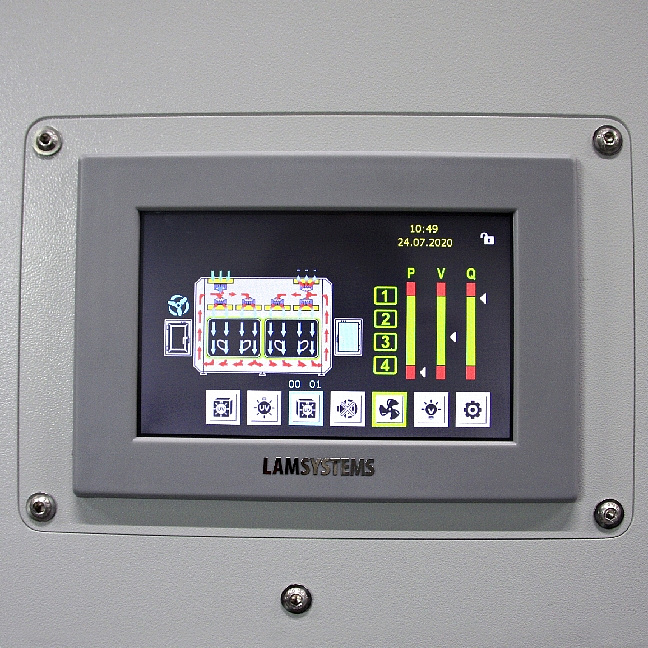

Визуально-звуковая аварийная сигнализация оповещает персонал о нарушении в установленных параметрах работы RABS.

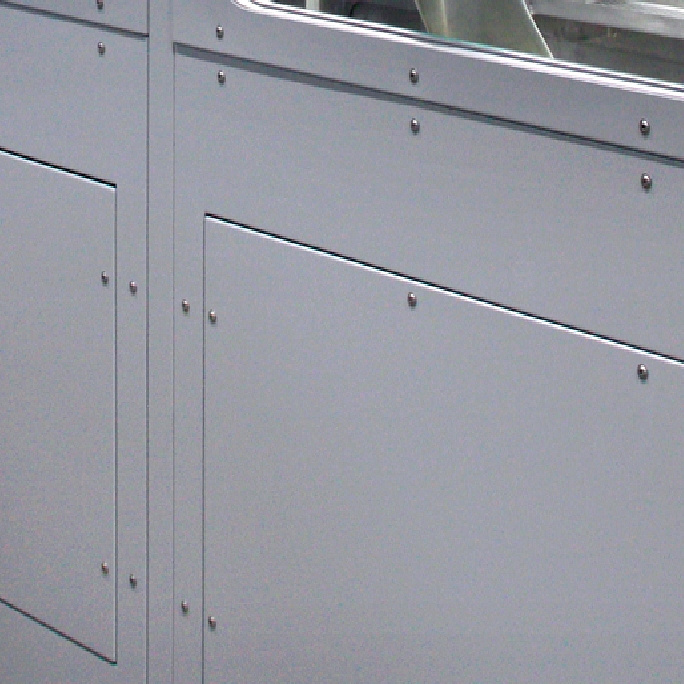

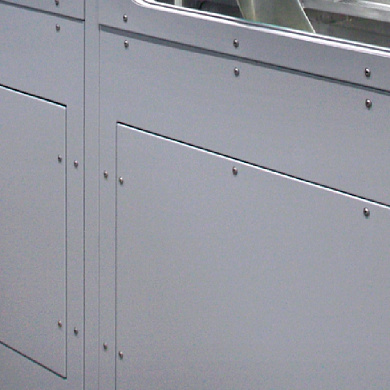

Для удобства обслуживания оборудования предусматриваются съёмные ограждающие панели.

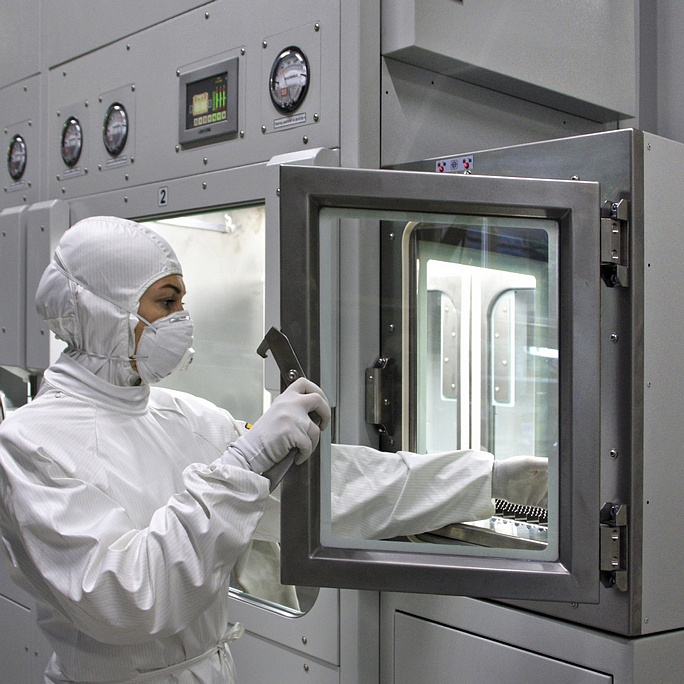

Для загрузки в рабочую камеру и выгрузки из неё материалов система RABS может быть оснащена специальными передаточными шлюзами.
Шлюзы могут быть укомплектованы:
Версия для печати
Барьерная система ограниченного доступа (RABS) проектируется с учётом конфигурации устанавливаемого внутри оборудования, обеспечивая доступ персонала с необходимых сторон.
Одним из методов обеспечения герметичности рабочих окон является пневматический уплотнитель, который может функционировать как от линии сжатого воздуха Заказчика, так и от встроенного компрессора.
Визуально-звуковая аварийная сигнализация оповещает персонал о нарушении в установленных параметрах работы RABS.
Для удобства обслуживания оборудования предусматриваются съёмные ограждающие панели.
Для загрузки в рабочую камеру и выгрузки из неё материалов система RABS может быть оснащена специальными передаточными шлюзами.
Шлюзы могут быть укомплектованы:
- системой автономной рециркуляции воздуха через встроенный HEPA-фильтр;
- выкатными столешницами;
- лампами УФ-облучения;
- различные разъемы для подвода оборудования для проведения дезобработки.
Отрасли
Тип защиты
Виды работ
Барьерные системы ограниченного доступа (RABS)
Артикул: 1-D.012-24.2/40.19
Предназначены для создания физического барьера между асептическими процессами и персоналом при производстве фармацевтических продуктов.
Барьерная система ограниченного доступа (RABS) проектируется с учётом конфигурации устанавливаемого внутри оборудования, обеспечивая доступ персонала с необходимых сторон.
Одним из методов обеспечения герметичности рабочих окон является пневматический уплотнитель, который может функционировать как от линии сжатого воздуха Заказчика, так и от встроенного компрессора.
Визуально-звуковая аварийная сигнализация оповещает персонал о нарушении в установленных параметрах работы RABS.
Для удобства обслуживания оборудования предусматриваются съёмные ограждающие панели.
Для загрузки в рабочую камеру и выгрузки из неё материалов система RABS может быть оснащена специальными передаточными шлюзами.
Шлюзы могут быть укомплектованы:
Барьерная система ограниченного доступа (RABS) проектируется с учётом конфигурации устанавливаемого внутри оборудования, обеспечивая доступ персонала с необходимых сторон.
Одним из методов обеспечения герметичности рабочих окон является пневматический уплотнитель, который может функционировать как от линии сжатого воздуха Заказчика, так и от встроенного компрессора.
Визуально-звуковая аварийная сигнализация оповещает персонал о нарушении в установленных параметрах работы RABS.
Для удобства обслуживания оборудования предусматриваются съёмные ограждающие панели.
Для загрузки в рабочую камеру и выгрузки из неё материалов система RABS может быть оснащена специальными передаточными шлюзами.
Шлюзы могут быть укомплектованы:
- системой автономной рециркуляции воздуха через встроенный HEPA-фильтр;
- выкатными столешницами;
- лампами УФ-облучения;
- различные разъемы для подвода оборудования для проведения дезобработки.
Параметры и размеры
Конструкция изделия проектируется индивидуально. В качестве примера представляем кабину-изолятор.
Наименование изделия

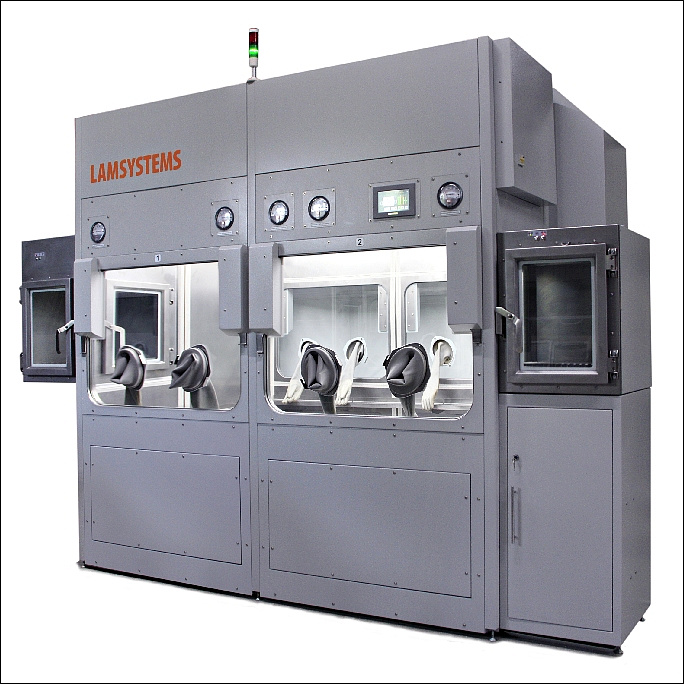

Кабина-изолятор положительного давления с активным шлюзом
Артикул
|
1-D.012-24.2/40.19 |
Габаритные размеры изолятора с учетом выступающих шлюзов и стойки световой сигнализации /ШхГхВ/, мм |
3540x1685x2830 |
Размеры рабочей камеры /ШхГхВ/, мм |
2400x1500x2000 |
Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1 |
5 ИСО |
Средняя скорость нисходящего воздушного потока в рабочей камере на расстоянии 150 мм от поверхности ламинаризаторов, м/c |
0,45±20% |
Стандартное исполнение
Рабочая камера
- Рабочая камера изделия выполнена из нержавеющей стали марки AISI 304. Рабочая камера оборудована подъемными окнами.
- Окна установлены с лицевой и обратной стороны – всего четыре окна . Окна изготовлены из ударопрочного стекла (материал – «триплекс»), стойкого к воздействию УФ-облучения и к обработке его дезинфицирующими растворами.
- Для обеспечения герметичности стыков в проемах окон установлены надувные уплотнители. Регулировка надувания уплотнителей осуществляется вручную пневматической системой
- В нижней части каждого подъемного окна расположены по два овальных перчаточных порта с установленными в них камерными перчатками. Перчатки служат для проведения манипуляций с оборудованием и агентами внутри рабочей камеры без нарушения ее герметичности.
- На перчаточных портах предусмотрены зацепления с направляющими для установки автономного модуля проверки целостности перчаток (не входит в состав комплекта, поставляется в качестве опции по дополнительному заказу)
- В рабочей камере изолятора установлены четыре лампы УФ – облучения
- Для освещения рабочей камеры изолятора в ФВМ размещены планки со светодиодными элементами освещения.
Передаточные шлюзы
- Для загрузки в рабочую камеру оборудования и агентов в изоляторе предусмотрен активный вентилируемый угловой шлюз
- Для выгрузки из рабочей камеры оборудования и агентов предусмотрен невентилируемый угловой шлюз
- Двери шлюзов оснащены механическими замками с электрической блокировкой и ручками.
- В дверях шлюзов установлены окна из прозрачного ударопрочного стекла, стойкого к воздействию УФ-облучения и к обработке его дезинфицирующими растворами.
- В шлюзах установлена съемная выдвижная столешница Столешница выдерживает вес контейнера до 15 кг. В комплект поставки изолятора входит два комплекта выдвижных столешниц: 1) плоские столешницы с перфорацией и 2) столешницы с зубчатой поверхностью.
- В каждом шлюзе установлены две бактерицидные лампы УФ-облучения . Тип штатно установленных ламп: TUV 8W FAM (производитель PHILIPS).
- Для освещения передаточных шлюзов установлено светодиодное освещение.
- В вентилируемом шлюзе установлен НЕРА-фильтр для очистки воздуха, рециркулирующего в шлюзе. Для рециркуляции воздуха в шлюзе установлен вентилятор .
- Пульты управления шлюзами кнопочные с индикацией состояния замков шлюза.
